主轴转速范围 | 66-960(rpm) |
---|---|
主电机功率 | 11(kw) |
加工尺寸范围 | 1400*500*530(mm) |
运动方式 | 点位控制 |
控制系统 | KND |
产地 | 山东 |
控制方式 | 半闭环控制 |
类别 | 立式铣床 |
新旧程度 | 全新 |
执行质量标准 | 国标 |
是否库存 | 否 |
作用对象 | 五金 |
适用行业 | 冶金 |
布局形式 | 立式 |
作用对象材质 | 金属 |
品牌 | 广速 |
型号 | XK7150 |
1.使用米汉纳铸铁,精度更高稳定性好。
2.采用矩形导轨刚性好
3.工作台面及导轨淬火
4.机头可左右旋转30度
5.进口变频原件及变频技术使主轴调整方便
6.强力机械主轴,更适合强力切削
7.x向行程,1050mm/1400mm

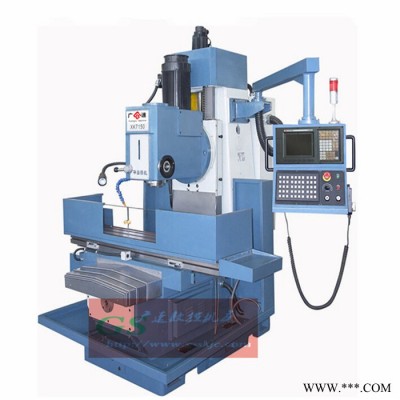

XK7150数控铣床是在普通床身铣床的机床上,开发的一种新型通用床身式机床,该铣床的结构合理、刚性性能好、产品精度 高,具有铣削、钻孔、攻丝、扩孔及铰孔等多种功能,是机械、电子、仪器、仪表、模具、汽车等行业的理想加工设备。 主要结构及特点: XK7150数控铣床主要构件的底座、机身、工作台、中滑座等采用FC30铸造,经人工时效消除内应力处理、使耐磨耗,变型量降到.低,保证机床长期使用的稳定性。 整体结构为床身式结构,铣头为大功率机械调速高精度铣头,铣头可在左、右20°范围内工作;主轴套筒的进给具有自动、手动、手动微调等功能;主轴刚性大,调速方便、灵活。 XK7150数控铣床主轴箱的机动进给和快速移动可以采用手动、机动上下升降等操作,因此操作方便、快捷。 床身上纵、横向有手动进给、机动进给和机动快进三种,不同的进给速度,能满足不同的加工要求;快速进给可使工件迅速到达加工位置,缩短非加工时间。 工作台X向行程可达1400mm,拓展了机床加工范围, Y、Z向导轨为宽矩形导轨,且X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理,配合强制润滑,减小工作台的低速爬行,提高精度,使用寿命长。 润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑,减小机床的磨损,保证机床的高效运转。同时,冷却系统通过调整喷嘴改变冷却液流量的大小,满足不同的加工需求。 XK7150数控铣床操作系统通过支臂悬挂在机床的右上方,符合人体工程学原理,操作方便;操作面板均使用形象化符号设计,简单直观易操作。
主要技术参数 | XK7150 |
X/Y/Z轴行程mm | 1000/500/530 |
主轴端面至工作台面距离mm | 100/630 |
主轴中心至立柱导轨面距离mm | 540 |
工作台面尺寸mm | 1650/400 |
承重mm | 800 |
T型槽(宽度/槽数)mm | 3/18 |
锥度规格 | ISO 50 |
主轴转速(可选配)rpm | 20-1600 |
主轴电机kw | 7.5 |
机器重量kg | 4800 |
机器尺寸L"times;W"times;H mm | 2390*1860*220 |
