主轴转速范围 | 66-960(rpm) |
---|---|
主电机功率 | 11(kw) |
工作台尺寸 | 2050-400(mm) |
产地 | 山东 |
控制方式 | 程序控制 |
类别 | 升降台铣床 |
适用范围 | 通用 |
新旧程度 | 全新 |
重量 | 4900(kg) |
执行质量标准 | 国标 |
是否库存 | 否 |
作用对象 | 齿轮 |
适用行业 | 冶金 |
布局形式 | 立式 |
作用对象材质 | 金属 |
品牌 | 广速 |
型号 | ZXK5126 |
主轴锥孔锥度 | ISO50 |
T型槽数目 | 3 |

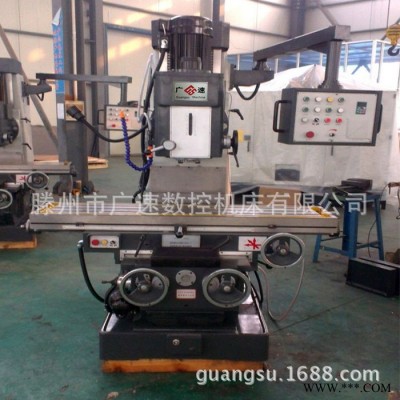

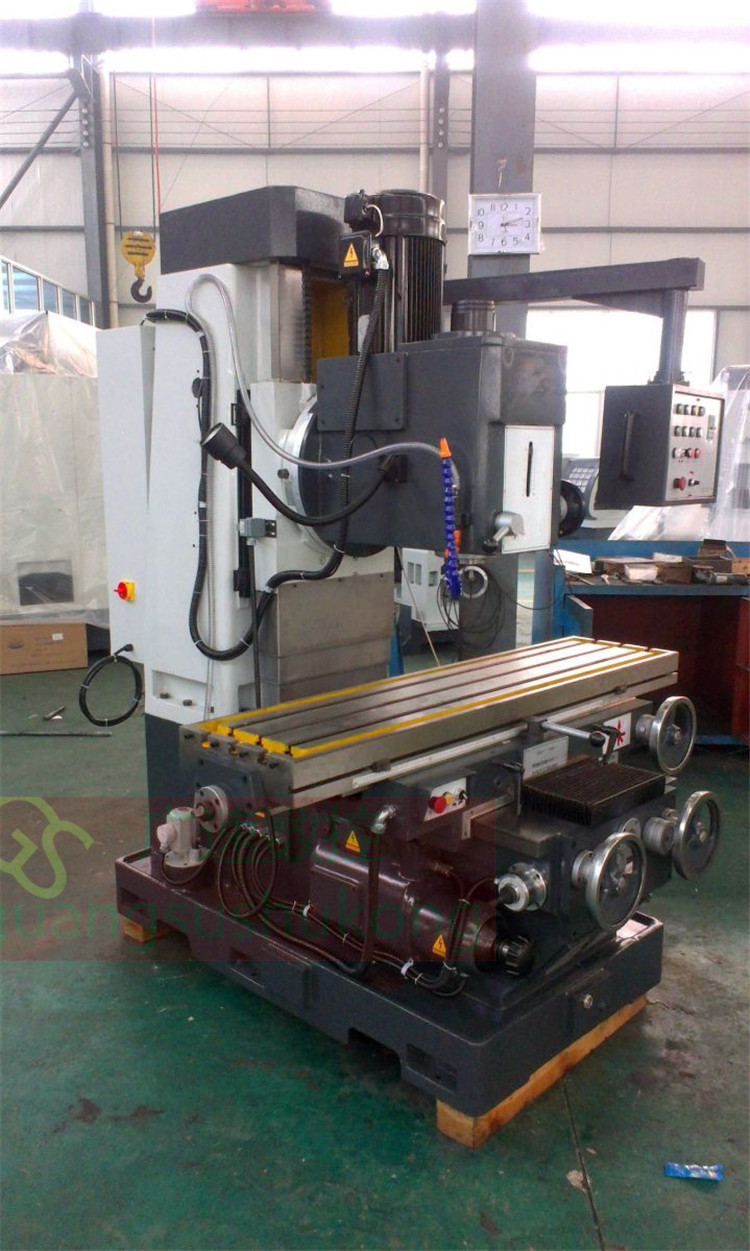

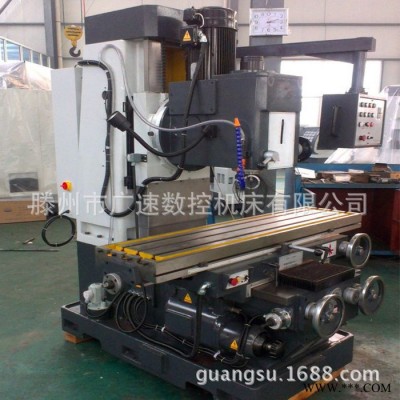

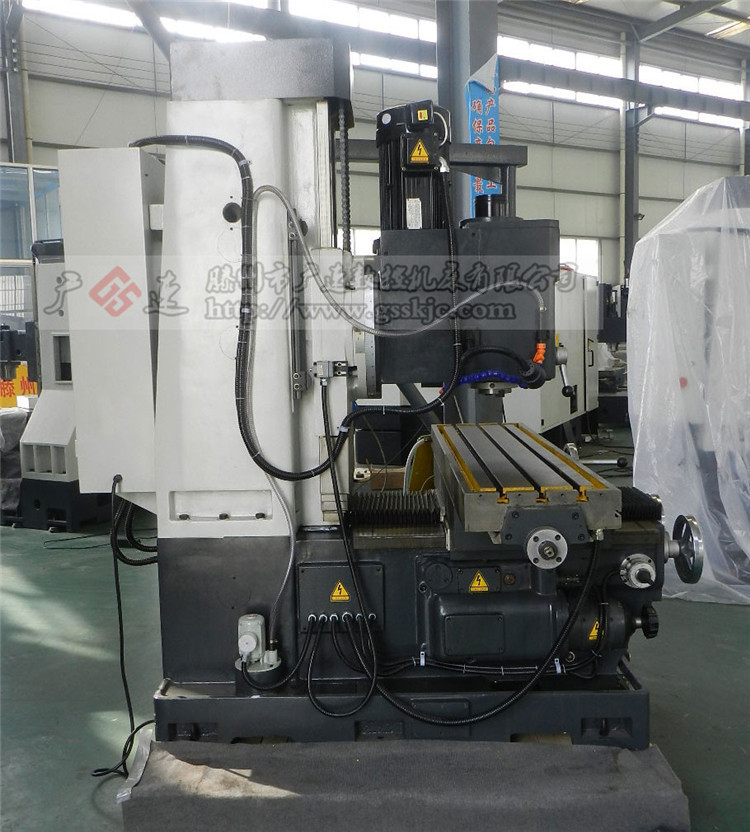

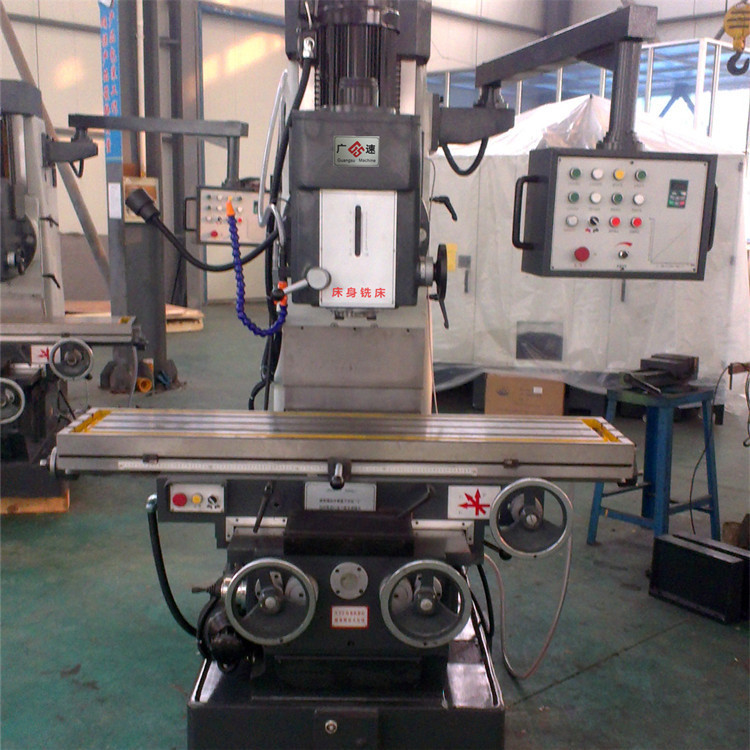

X7150床身铣床是我公司根据普通铣床受行程限制,稳定性不好,动力不足等问题而自行设计研发的超大行程(1400*500),超大动力(主电机11kw),自重大(净重4900KG),载重大(一体加强铸铁床身),稳定性好(高频淬火矩形导轨)的床身式铣床!
1、X7150床身铣床--底座、机身、工作台、中滑座等主要构件均采用X材料铸造而成,并经人工时效处理,保证机床长期使用的稳定性。
2、X7150床身铣床--整体结构为床身式结构,铣头为大功率机械调速高精度铣头,铣头可在左、右20"quot;quot;quot;quot;quot;quot;deg;范围内工作;主轴套筒的进给具有自动、手动、手动微调等功能;主轴刚性大,调速方便、灵活。
3、X7150床身铣床--主轴箱可手动、机动上下升降完成机动进给和快速移动,操作方便、快捷。
4、X7150床身铣床--床身上纵、横向有手动进给、机动进给和机动快进三种,不同的进给速度,能满足不同的加工要求;快速进给可使工件迅速到达加工位置,缩短非加工时间。
5、X7150床身铣床--工作台X向行程可达1400mm,拓展了机床加工范围, Y、Z向导轨为宽矩形导轨,且X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理,配合强制润滑,减小低速爬行,提高精度,延长机床的使用寿命。
6、X7150床身铣床--润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑,减小机床的磨损,保证机床的高效运转;同时,冷却系统通过调整喷嘴改变冷却液流量的大小,满足不同的加工需求。
7、X7150床身铣床--操作系统通过支臂悬挂在机床的右上方,符合人体工程学原理,操作方便;操作面板均使用形象化符号设计,简单直观。

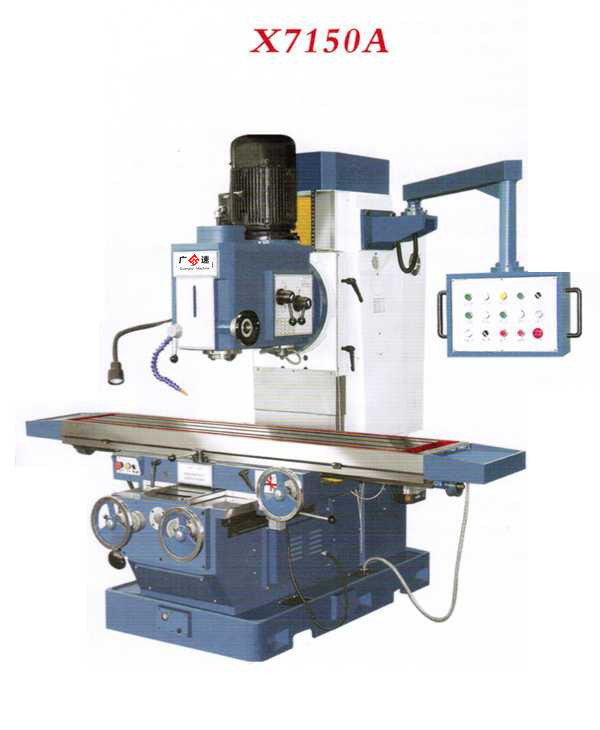

床身铣床规格 | X7150 | X7150A |
工作台尺寸(长*宽)(mm) | 1600-400 | 2000-400 |
工作台行程(纵向/横向)(mm) | 1050/500 | 1400/500 |
工作台T型槽(槽数/宽距/间距)mm | 3/18/100 | 3/18/100 |
主轴孔锥度 | ISO50 | ISO 50 |
主轴端面至工作台面距离(mm) | 100-630 | 100-630 |
主轴中心至立柱导轨面距离(mm) | 580 | 580 |
主轴转速范围(r.p.m) | 20-1600 | 66-960 |
主轴箱回转角度 | 正负20 | 正负20 |
套筒行程(mm) | 105 | 105 |
工作台机动进给范围(18级)(mm/min) | 纵、横向:23.5-1180 垂直方向:11.75-590 | 纵、横向:23.5-1180 垂直方向:11.75-590 |
工作台快速移动速度(mm/min) | 纵、横向:2300 垂直方向:1150 | 纵、横向:2300 垂直方向:1150 |
主电机功率(Kw) | 7.5 | 11 |
机动进给电机功率(w) | 1500 | 1500 |
冷却泵电机功率(w) | 90 | 90 |
外形尺寸(长*宽*高) | 2390-1860-2220 | 2800-1860-2220 |
净重(Kg) | 4690 | 4900 |
