首页 > 供应产品 > 广速数控车床CK6163重型卧式数控车床液压卡盘厂家供应CK6163系列卧式数控车床 直销CK6163X1000数控车床

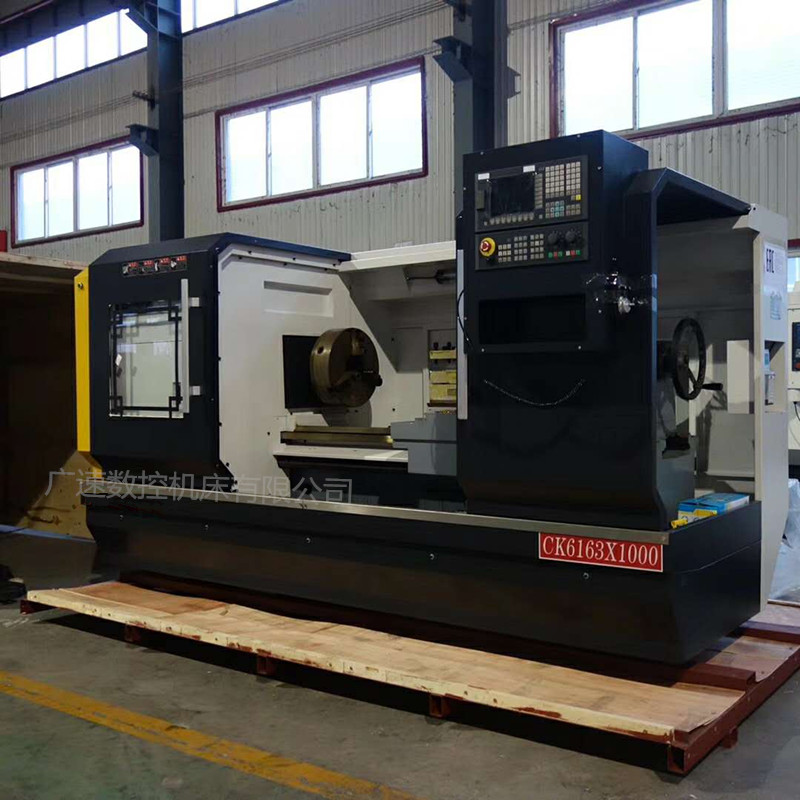

广速数控车床CK6163重型卧式数控车床液压卡盘厂家供应CK6163系列卧式数控车床 直销CK6163X1000数控车床
产品: 浏览次数:982广速数控车床CK6163重型卧式数控车床液压卡盘厂家供应CK6163系列卧式数控车床 直销CK6163X1000数控车床
品牌: 广速
加工尺寸范围: 630
主轴转数范围: 60-145-450
单价: 93000.00元/台
最小起订量: 1 台
供货总量: 20 台
发货期限: 自买家付款之日起 5 天内发货
有效期至: 长期有效
最后更新: 2021-08-19 19:03

详细信息
加工尺寸范围 630
主轴转数范围 60-145-450
用途 金属成型
作用对象材质 金属
售后服务 整机保修5年
可售卖地 全国
主轴通孔直径 105
产地 山东
动力类型 机械传动
加工精度 精密
类别 卧式
主电机功率 11kw
执行质量标准 国标
品牌 广速
型号 CK6163
加工定制
质量认证 ISO9001



CK6163数控车床

CK6163数控车床坐标系采用的是右手笛卡尔直角坐标系,其基本坐标轴为X、Y、Z直角坐标,如下图所示,规定了X、Y、Z三个直角坐标轴的方向,这个坐标系的各个坐标轴与机床的主要导轨相平行。根据右手螺旋法则,我们可以确定出A、B、C三个旋转坐标的方向

BEARING精密度双滚珠轴承支承,噪音低,精度稳定性好。  2、可车削各种回转表面,如圆柱面、圆锥面、特形面等,并能进行切槽、车螺纹、镗、铰加工,效率高,适用性强。  3、床身导轨经超音频淬火后精磨,硬度高,刚性好。  4、滚珠丝杆采用整体内循环丝杆,配对角接触球轴承支承并预紧。导轨、丝杆等采用集中自动润滑,具有运动灵活、减少热变形、精度稳定的特点。  5、电动四工位刀架采用精密齿盘定位,重复定位精度。  6、尾架具有快速凸轮夹紧装置,工作效率高。尾座套筒内有防止钻头旋转的装置,避免了因误操作引起的钻头旋转而损伤尾座套筒内孔锥度,有效的保护了尾座部件。



项目

单位

CK/6163

CK/6180

床身上回转直径

mm

630

800

刀架上回转直径

mm

340

510

马鞍处回转直径

mm

800

970

马鞍有效宽度

mm

300

300

工件长度

mm

750/1500/2000 3000

1500/2000 3000  5000  6000

车削长度

mm

600/1350/2850

1350/2850

床身导轨宽度

mm

550

550    600

主轴通孔直径和轴头型式

mm

φ105;C11/ D11  130

φ105;C11/ D11  130

主轴通孔前端锥体

mm

φ120 1:20

φ120 1:20

主轴转速级数及转速范围



CK系列自动三档档内无级10-800r/min

CK系列自动三档档内无级10-800r/min

主轴中心距床身高

mm

315

400

卡盘(手动)

mm

Ф320(标配)

Ф320(标配)

X/Z向快移速度

mm/min

3000/6000

3000/6000

X向最大行程

mm

390

475

Z向最大行程



600/1350/2850

600/1350/2850

X/Z向最小进给增量

mm

0.001/0.001

0.001/0.001

X/Z轴丝杠直径螺距

mm

3206/5010

3206/5010

刀架工位数



立式V4(标配)

立式V4(标配)

刀架转位时间

s

2.4(V4)

2.4(V4)

刀架转位重复定位精度

"mm

0.008

0.008

尾座套筒直径

mm

100

100

尾座套筒行程

mm

250(标配)

250(标配)

尾座套筒锥孔



Morse 5

Morse 5

主电机功率

Kw

11

11

机床质量

kg

 4500/5500

 4500/5500
