产品类型 | 全新 |
---|---|
动力类型 | 机械传动 |
加工精度 | 精密 |
控制形式 | 人工 |
类型 | 普通车床 |
适用范围 | 通用型 |
主电机功率 | 11 |
安装形式 | 落地式 |
是否库存 | 是 |
适用行业 | 通用 |
布局形式 | 卧式 |
主轴通孔直径 | 105 |
品牌 | 广速 |
本车床功率大、刚性强,适用于强力或高速切削,可以车削端面、外圆、肉孔以及公制、英制、
模数、径节各种螺纹,并可承担钻孔、套料、镗孔等工艺。主轴的制动及正反转变向是液压控制,刹车灵敏可靠,可
用按钮不停车变换一级速度。头箱内用压力油制润滑,主轴转速范围具有数种,供用户选择。

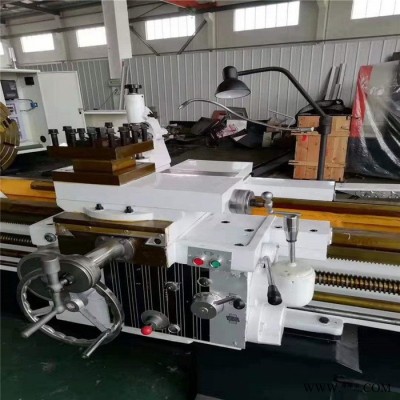

溜板箱内有安全机构,可防止车床因过载而损坏。上刀架可以机动车削短的锥体,纵向进给与上刀架进给的复合运动
可机动车削长的锥体,床身导轨经表面淬火,以提高导轨的寿命。车床的操纵手柄集中,使用方便灵活。
项目 | 单位 | 规格 | |
型号 | — | CW6163B | |
床身上回转直径 | mm | 630 | |
刀架上回转直径 | mm | 350 | |
工件长度 | mm | 1500 | |
主轴通孔直径和轴头型式 | mm | 104,D11 | |
主轴前端锥孔直径 | mm | 120 | |
主轴转速级数和范围 | r/min | 7.5-1000 (18种) | |
纵进给量级数和范围 | 范围1:1 | mm/r | 0.06-1.52(32种) |
范围16:1 | 1.6-24.3(32种) | ||
用交换齿轮微量进给范围 | mm/r | 0.06-0.912 | |
横向进给量与纵向进给量的比率 | — | 1/2 | |
床鞍快速速度 | mm/min | 4000 | |
机床丝杠螺距 | mm | 12 | |
螺纹种类、范围 | 公制螺纹 | mm | 1-240 (50种) |
英制螺纹 | tpi | 14-1(26种) | |
模数螺纹 | mm | 0.5-120(53种) | |
径节螺纹 | tpi | 28-1(24种) | |
下刀架横向行程 | mm | 315 | |
上刀架行程 | mm | 200 | |
床尾套筒行程 | mm | 250 | |
床尾套筒锥度 | — | 莫氏No.5 | |
床身导轨宽度及淬火硬度 | mm | 550 RC52 | |
床身导轨硬度 | RC | 52 | |
主电机功率 | kW | 11 | |
快速电机功率 | kW | 1.1 | |
冷却泵电机功率 | kW | 0.9 | |
机床净重/机床毛重 | kg | 3700/4700 | |
机床轮廓尺寸(长×宽×高) | mm | 3690×1380×1450 | |
机床包装尺寸(长×宽×高) | mm | 4240×1720×1710 |
