| 可售卖地 | 全国 |
|---|---|
| 重量 | 1600kg |
| 控制方式 | 半闭环控制 |
| 产品类型 | 全新 |
| 动力类型 | 机械传动 |
| 加工长度 | 750/1000/1500 |
| 加工精度 | 精密 |
| 控制形式 | 数控 |
| 类型 | 数控车床 |
| 适用范围 | 通用型 |
| 外形尺寸 | 2400*1500*1800 |
| 主电机功率 | 4/5.5KW |
| 安装形式 | 落地式 |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 卧式 |
| 主轴通孔直径 | 52/82 |
| 品牌 | 广速 |

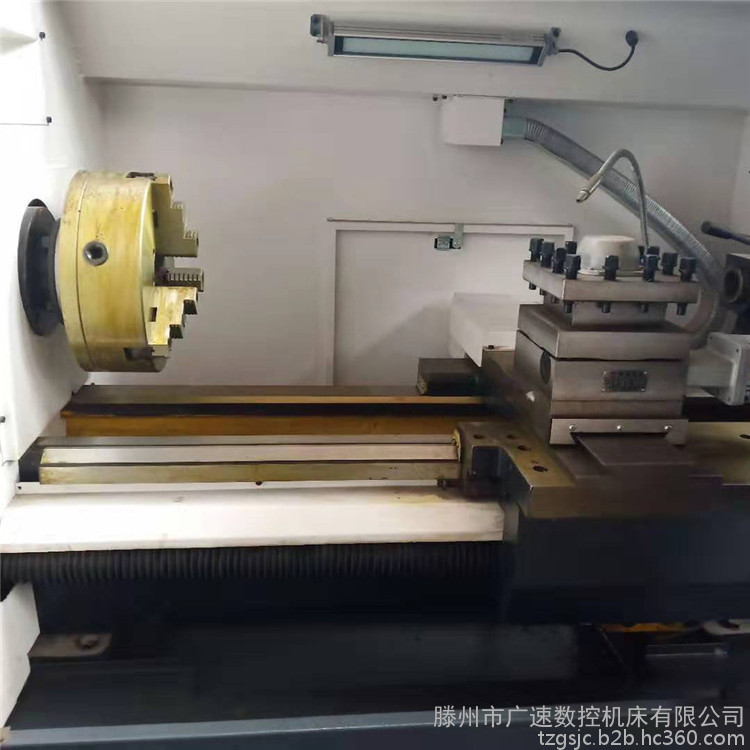

CK6140系列数控卧式车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的设备。
广数、KND、西门子或FANUC数控系统和全数字交流伺服系统，X、Z轴均采用半闭环控制，滚珠丝杠副采用C3级精密滚珠丝杠，电气元器件均采用进口或国产知名品牌，符合CE或国内3C认证。
机床配置国内知名品牌立式四工位数控刀架，可选配六工位卧式电动刀架，刀架具有定位精度高，强度高，抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验，每台机床均采用激光干涉仪检测X，Z轴定位精度和重复定位精度，保证机床的精度稳定和可靠。
| 技术参数 | 单位 | CK6140 |
| 床身上最大回转直径 | mm | Ф400 |
| 托板上最大回转直径 | mm | Ф180 |
| 最大加工长度 | mm | 1000 |
| 最大行程X/Z | mm | X:220 Z:1000 |
| 主传动形式 主轴转速级数 | | 二档机械变速档内变频无级 无级 |
| 主轴转速范围 | rpm | L:70～560，H:200～1600 |
| 主轴端部形式 | | C6 |
| 主轴孔直径 | mm | 52 |
| 主轴孔前端锥度 | | MT6 |
| 主轴电机功率 | KW | 7.5 |
| 卡盘尺寸 | mm | 200 |
| 滚珠丝杠直径×螺距（X/Z） | mm | φ25X6/φ40X8 |
| 进给电机扭矩X/Z | N.m | X:5Z:7.7 |
| 进给电机功率X/Z | KW | X:1.5 Z:2.5 |
| 快移速度X/Z | mm/min | X:6000 Z:8000 |
| 定位精度（X/Z） 重复定位精度（X/Z） | mm mm | 0.02/0.025 0.01/0.015 |
| 工件加工精度 | | IT6-IT7 |
| 工件表面粗糙度 | | Ra1.6 |
| 尾座套筒直径 | mm | 65 |
| 尾座套筒行程 | mm | 140 |
| 尾座套筒锥度 | # | MT4 |
| 刀架形式 | | 电动四工位 |
| 刀具外形尺寸 | mm | 20X20 |
| 导轨形式 | | 单山 平轨 |
| 总电源容量 | KVA | 10 |
| 外形尺寸 | mm | 2900X1300X1650 |
| 机床重量 | kg | 2200 |
主要配置清单
| 标 准 配 置 | 序号 | 名称 | 数量 | 标准配置 |
| 1 | 数控系统 | 1/台 | 广州数控928 | |
| 2 | 卡盘 | 1/台 | Ф200手动三爪卡盘 | |
| 3 | 尾座 | 1/台 | 手动尾座 | |
| 4 | X向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 5 | Z向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 6 | 电动刀架 | 1/台 | 国产外购 | |
| 7 | X、Z向丝杠轴承 | 各1套/台 | 国产 | |
| 8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
| 9 | 主轴轴承 | 1套/台 | 国产P5级 | |
| 10 | 机身铸造 | 1/台 | 采用树脂砂铸造 | |
| 11 | 主轴总成 | 1套/台 | 装配式主轴 | |
| 12 | 油漆 | 1套/台 | 颜色可根据客户要求进行配置，未要求的按我司标准颜色配置 | |
| 13 | 润滑 | 1套/台 | 国产沪润电动润滑油泵，润滑油路安装完毕 | |
| 14 | 附件 | | 产品选配配置 |
| 序号 | 配置名称 |
| 1 | 数控系统广数GSK、凯恩帝KND、三菱Mitsubishi、西门子Siemens、发那科FANUC系统 |
| 2 | 液压卡盘 |
| 3 | 液压尾座 |
| 4 | 八工位电动刀架 |
| 5 | 自动门 |
机床主要精度指标
| 检验项目 | 标准允差（mm） | |
| 主轴的周期性轴向窜动 | 0.01 | |
| 主轴卡盘定位锥面的径向跳动 | 0.005 | |
| 位置精度 | 重复定位精度A | X：±0.003 Z：±0.003 |
| 直径一致性 | 0.01/150 | |
| 平面度 | 0.02/φ200 | |
| 螺纹螺距积误差 | 0.010/50 | |
| 表面粗糙度 | Ra1.6μm | |
机床随机文件一览表
| 序号 | 名称 | 规格或标记 | 数量 | 备注 |
| 1 | 机械使用说明书 | | 1套 | 机、电、液合订本 |
| 2 | 合格证明书 | | 1册 | |
| 3 | 机床装箱单 | | 1册 | |
| 4 | 系统参数说明书 | | 1册 | |
| 6 | 系统操作说明书 | | 1册 | |
