产品类型 | 全新 |
---|---|
控制形式 | 人工 |
类型 | 摇臂钻床 |
适用范围 | 通用型 |
外形尺寸 | 1800*810*2300 |
主电机功率 | 2.2 |
主轴转速范围 | 75/30/240/380/660/1200 |
是否库存 | 是 |
适用行业 | 通用 |
布局形式 | 立式 |
作用对象材质 | 金属 |
钻孔直径范围 | 40 |
轴数量 | 单轴 |
主轴孔锥度 | 4 |
品牌 | 广速 |
型号 | z3040 |

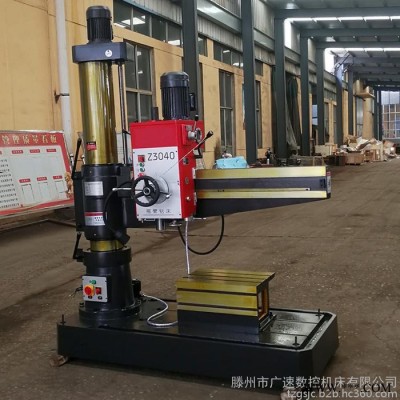

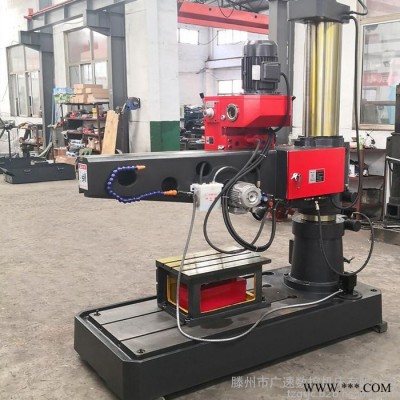

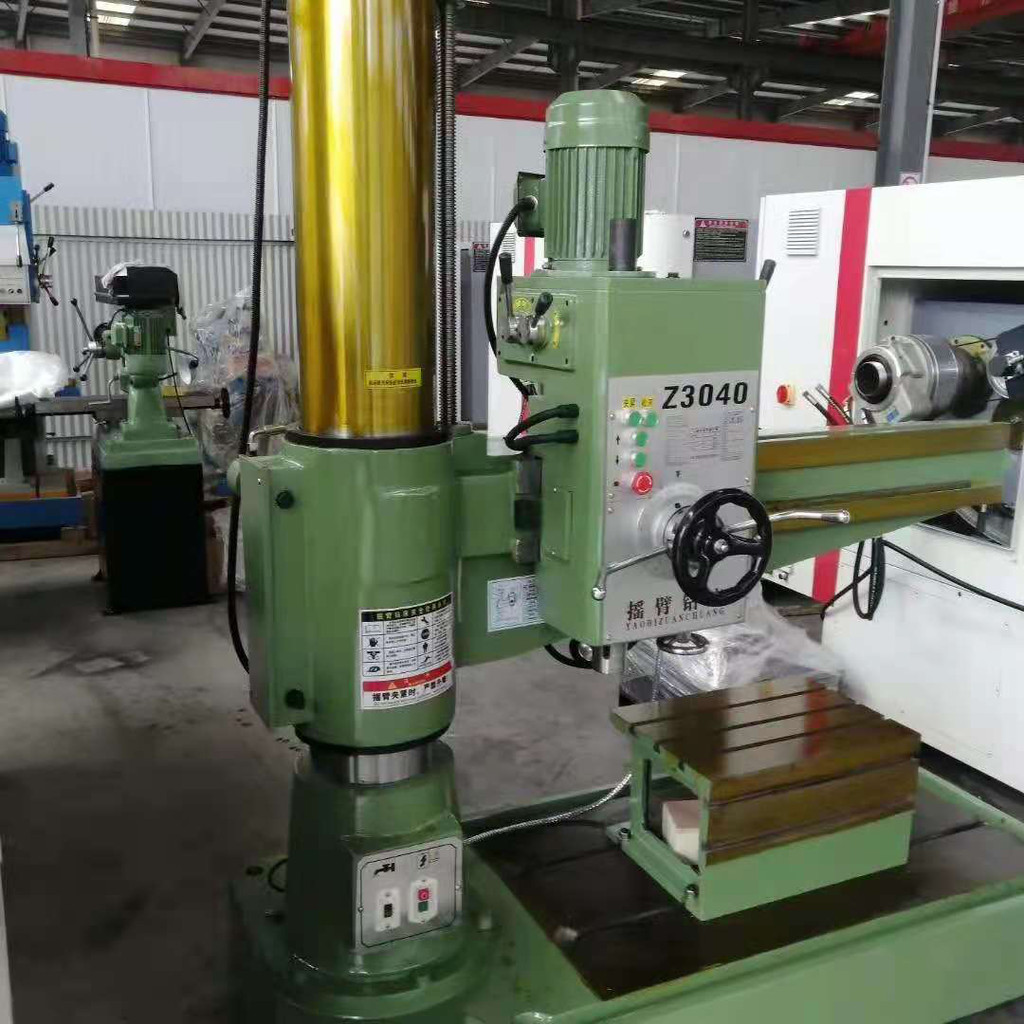

Z3040x13A摇臂钻床,是一款双立柱结构摇臂钻床,很多客户不了解双立柱结构的含义,双立柱是指外立柱套装在内立柱上,摇臂带动外立柱围绕内立柱采用轴承旋转,这样均衡了轴承的旋转,避免了单立柱摇臂钻在旋转摇臂工作的时候沉重的现象。摇臂还可沿外柱上下升降,以适应加工不同高度的工件。较小的工件可安装在工作台上,较大的工件可直接放在机床底座或地面上。

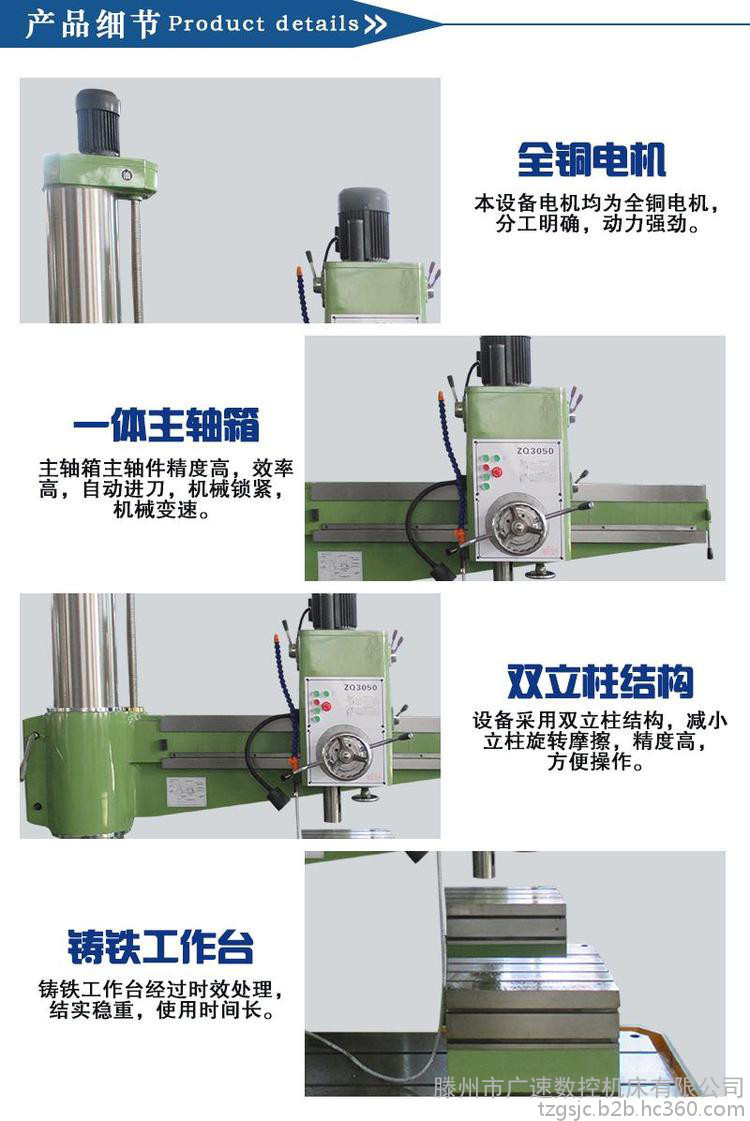

1.双立柱设计,使摇臂更轻巧,便捷!工作效率大大起高
2.操纵系统集中在主轴箱上,变速灵活、方便、进给机械电器双保险,安全。避免误操作
3.基础大件采用y质材料成型铸造,经时效处理后,用高精度机床加工,具有极高精度
4.各导轨面均经淬硬处理,主轴采用氮化处理,延长使用寿命。
5.主轴正反转采用手把控制,钻孔,攻丝更加方便快捷!
6.臂长1.3米,加工范围更大,更便捷
7.摇臂导轨加宽未定性更好
8.进给涡轮自动润滑
主要技术参数 | Z3040-13A |
钻孔最大直径mm | 铸铁40钢材32 |
主轴端面至工作台距离mm | 260-1050 |
主轴中心距立柱母线距离mm | 360-1300 |
主轴行程mm | 200 |
主轴锥孔(莫氏) | 4 |
主轴转速范围r.p.m | 75.130.240.380.660.1200 |
主轴转速级数 | 6 |
主轴进给量范围r.p.m | 0.10-0.25 |
主轴进给量级数 | 3 |
摇臂回转角度 | 360 |
主电机功率kw | 2.2 |
升降电机功率kw | 1.5 |
机床重量kg | 1600 |
外形尺寸mm | 1800-810-2300 |
