可售卖地 | 全国 |
---|---|
电机功率 | 2.2KW |
工作台尺寸 | 900-240 |
产地 | 山东 |
控制方式 | 人工 |
类别 | 钻铣床 |
新旧程度 | 全新 |
重量 | 500KG |
执行质量标准 | 国标 |
是否库存 | 是 |
作用对象 | 五金 |
适用行业 | 通用 |
布局形式 | 立式 |
作用对象材质 | 金属 |
品牌 | 广速 |

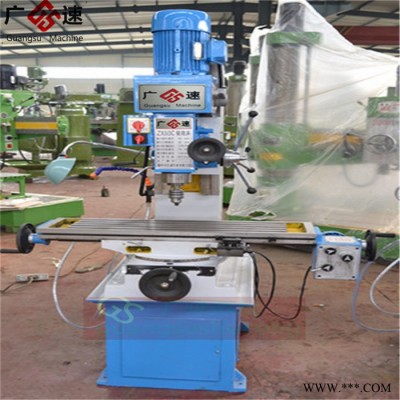

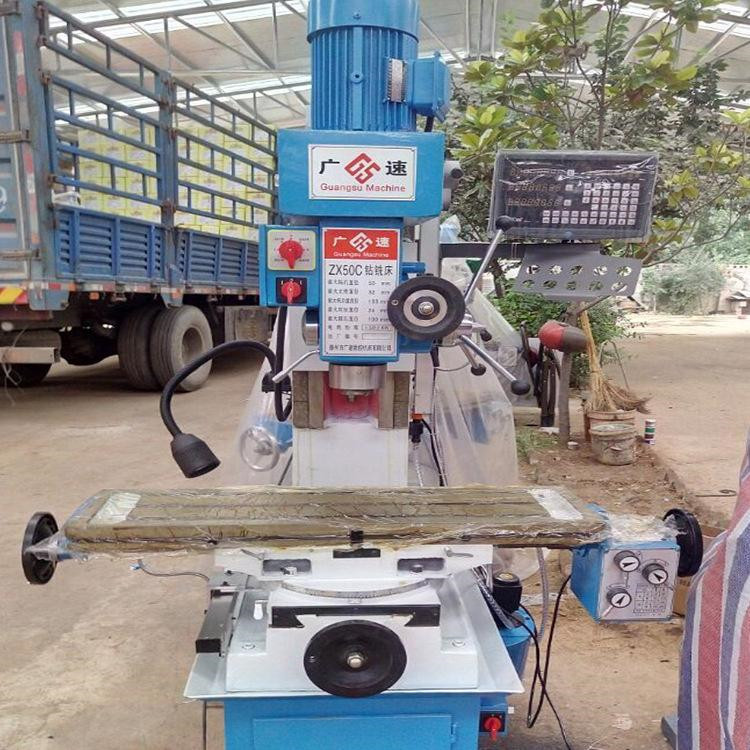

型号 | ZX50c |
主轴锥孔锥度 | MT4 |
T型槽数目 | 3 |
质量认证 | ISO9001 |
1工作台可纵、横向移动,
2.底座为整体铸件,加工工件更稳定,精度更高!
3.具有钻、铣、镗、磨、攻丝等多种切削功能机床。
4.主轴箱可垂直平面内左右回转90°,
5.工作台可在水平面内左右回转45°
6.工作台可纵向自动走刀,提高加工效率
主要技术参数 | ZX50C | ZX50F | ZX40 | ZX20 | ZX16 |
钻孔直径(mm) | 50 | 50 | 40 | 20 | 16 |
端铣直径(mm) | 100 | 100 | 100 | 40 | 30 |
立铣直径(mm) | 25 | 25 | 20 | 10 | 8 |
镗孔直径(mm) | 120 | 120 | 120 | | |
攻丝直径 | M16 | M16 | M16 | | |
主轴端面至工作台距离(mm) | 38-430 | 38-430 | 120-550 | 70-410 | 80-380 |
主轴转速范围(r.p.m) | 115-1750(8) | 270-2400(8) | 168-3160 | 250-3200 | 250-3200 |
主轴行程(mm) | 110 | 110 | 120 | 90 | 85 |
工作台面尺寸(mm) | 900×240 | 900×240 | 800×240 | 500×200 | 420×160 |
工作台行程(mm) | 500×250 | 500×250 | 400×250 | 250×140 | 250×120 |
电机功率(kw) | 1.5/2.2 | 1.5/2.2 | 1.5 | 0.75 | 0.37 |
净重/毛重(kg) | 460/570 | 460/570 | 410/460 | 190/260 | 120/150 |
1.工作前对所用钻床和工卡量进行检查,确认无误时方可工作。
2.严禁戴手套操作,女生发辫应挽在帽子内。
3.工件装夹必须牢固可靠。钻小件时,应用工具夹持,不准用手拿着钻。
4.使用自动走刀时,要选好进给速度,调整好行程限位块。手动进刀时,一般按照逐渐增压和逐渐减压原则进行, 以免用猛造成事故。
5.钻头上绕有长铁屑时,要停车。禁止用风吹、用手拉,要用刷子或铁钩。
6.精铰深孔时,拔取圆器和销棒,不可用力过猛,以免手撞在刀具上。
7.不准在旋转的刀具下,翻转、卡压或测量工件。手不准触摸旋转的刀具。
8.使用摇臂钻时,横臂回转范围内不准有障碍物。工作前,横臂必须卡紧。
9.横臂和工作台上不准存放物件,被加工件必须按规定卡紧,以防工件移位造成重大人身伤害事故和设备事故。
10.工作结束时,将横臂降到位置,主轴箱靠近立柱,并且都要卡紧。
