产品类型 | 全新 |
---|---|
控制形式 | 人工 |
类型 | 摇臂钻床 |
适用范围 | 通用型 |
外形尺寸 | 2200*900*2550 |
主电机功率 | 4 |
主轴转速范围 | 29-1400 |
是否库存 | 是 |
适用行业 | 通用 |
布局形式 | 立式 |
作用对象材质 | 金属 |
钻孔直径范围 | 50 |
轴数量 | 单轴 |
主轴孔锥度 | 5 |
品牌 | 广速 |
型号 | z3050 |

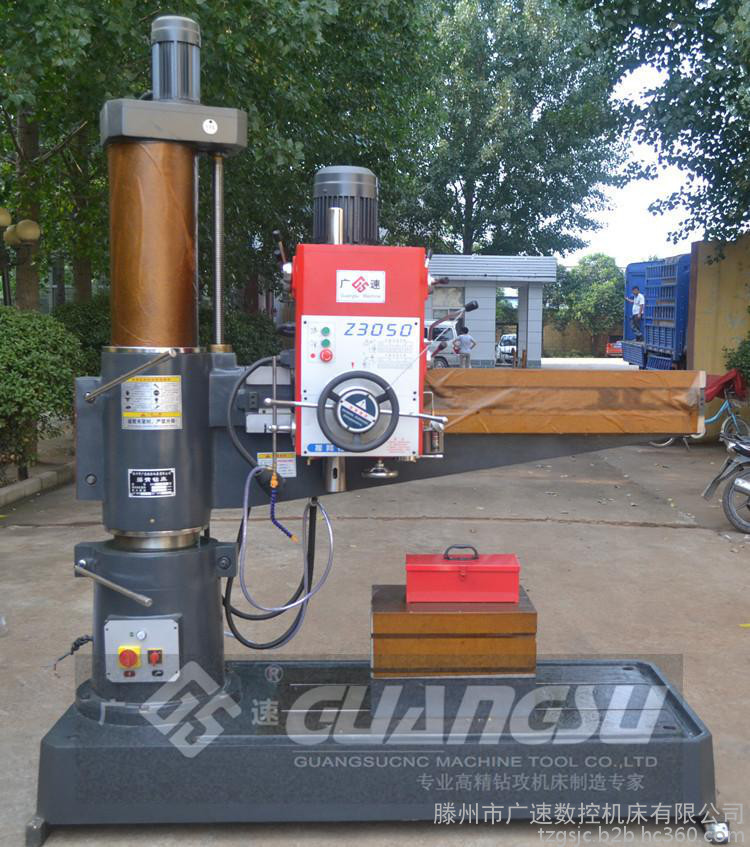

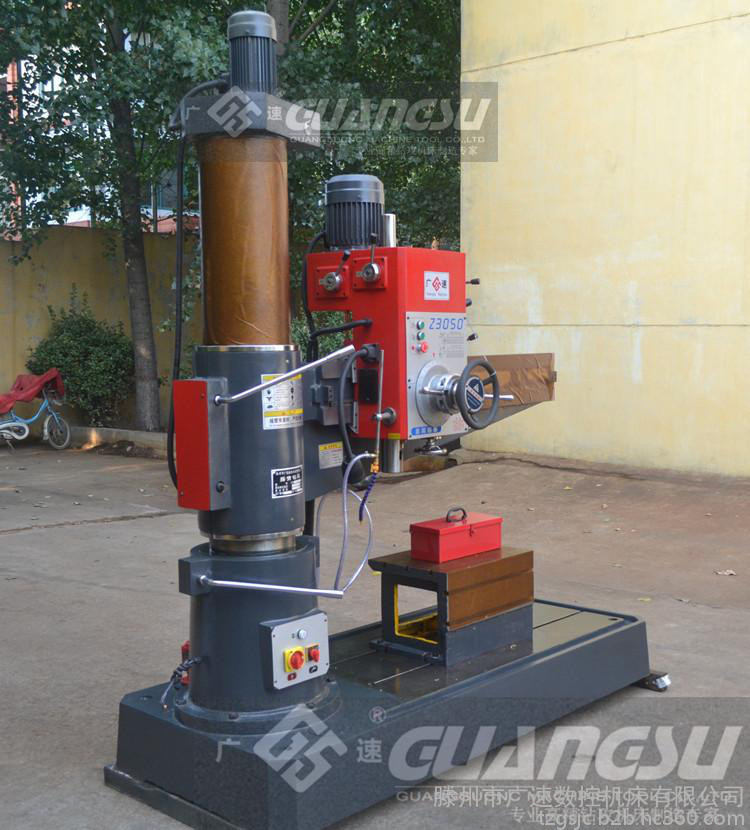

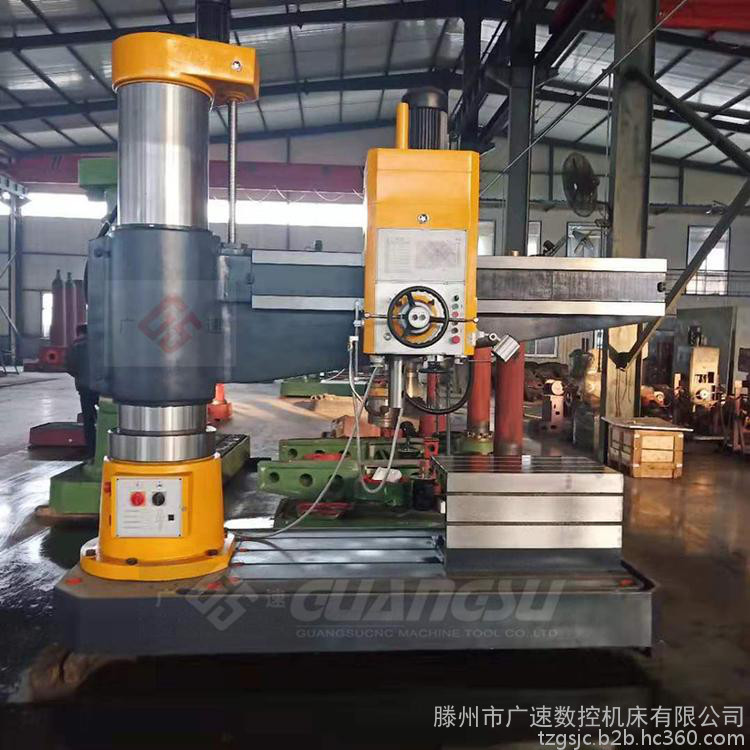

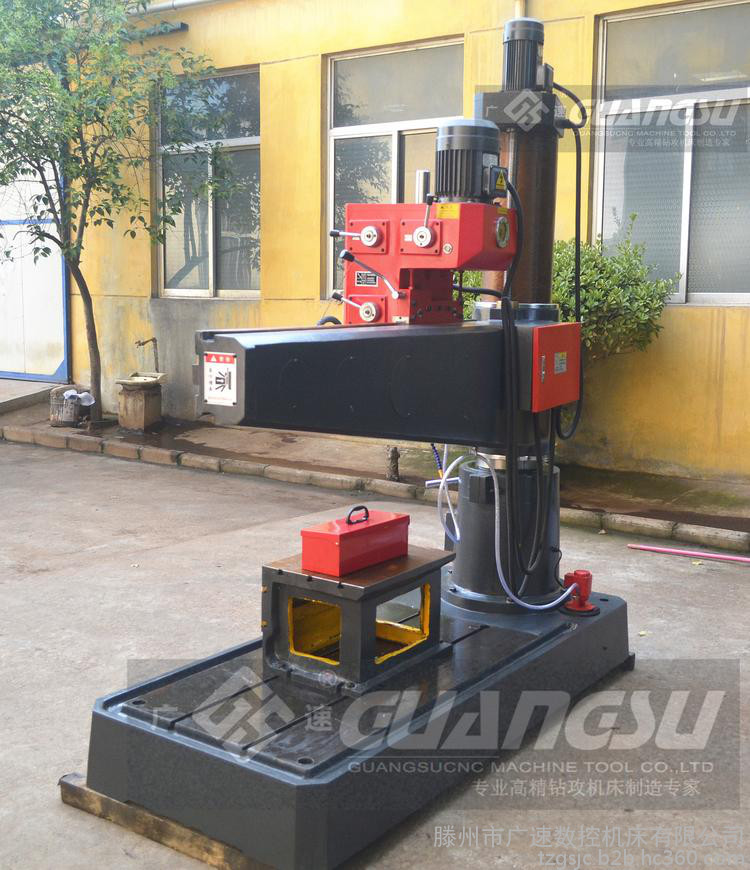

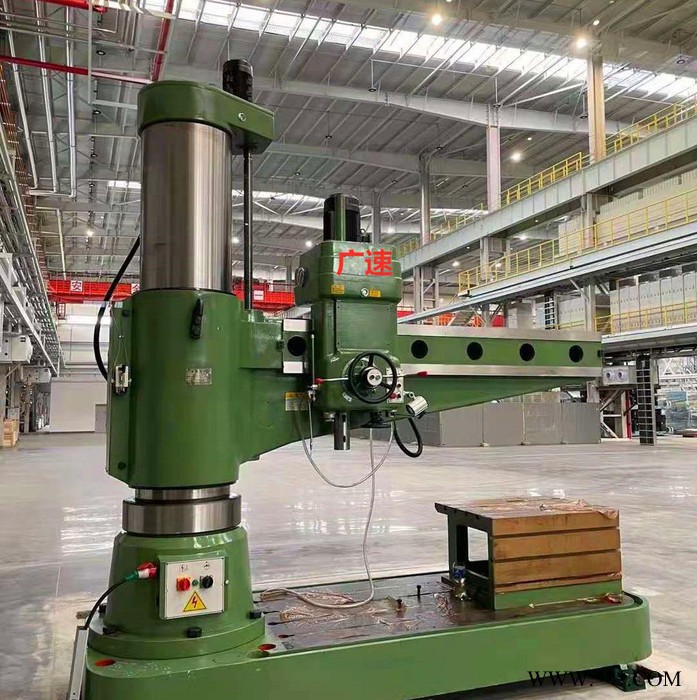

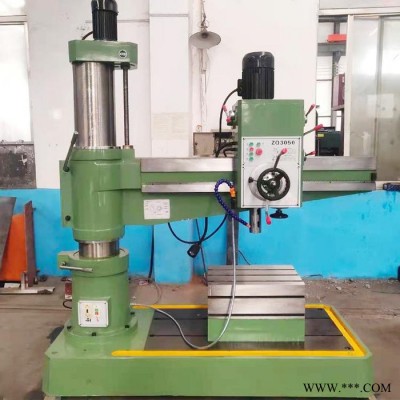

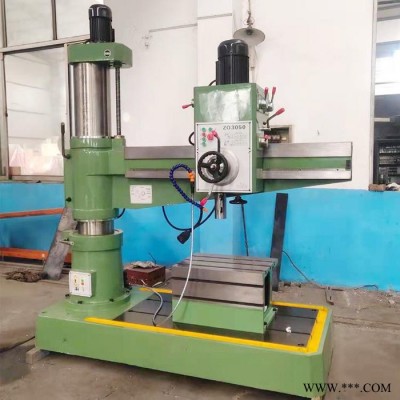

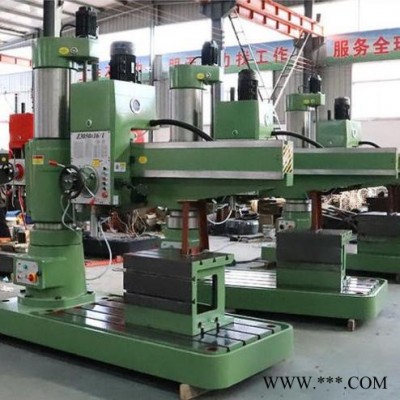

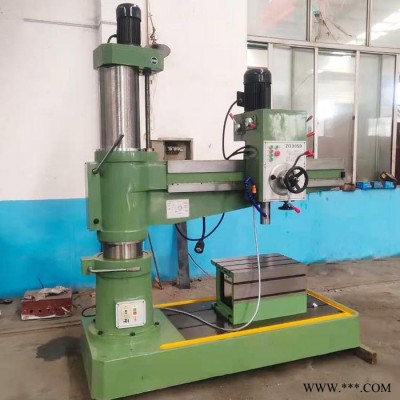

Z3050×16液压摇臂钻床,大写字母Z是钻床的简称,30为摇臂、后面50为钻孔直径、×16为臂长,Z3050×16液压摇臂钻床适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作,在具有工艺装备的条件下可以进行镗孔。
1、主要关键件选用高强度铸铁和t供钢材。
2、采用液压预选变速机构,可节省辅助时间。

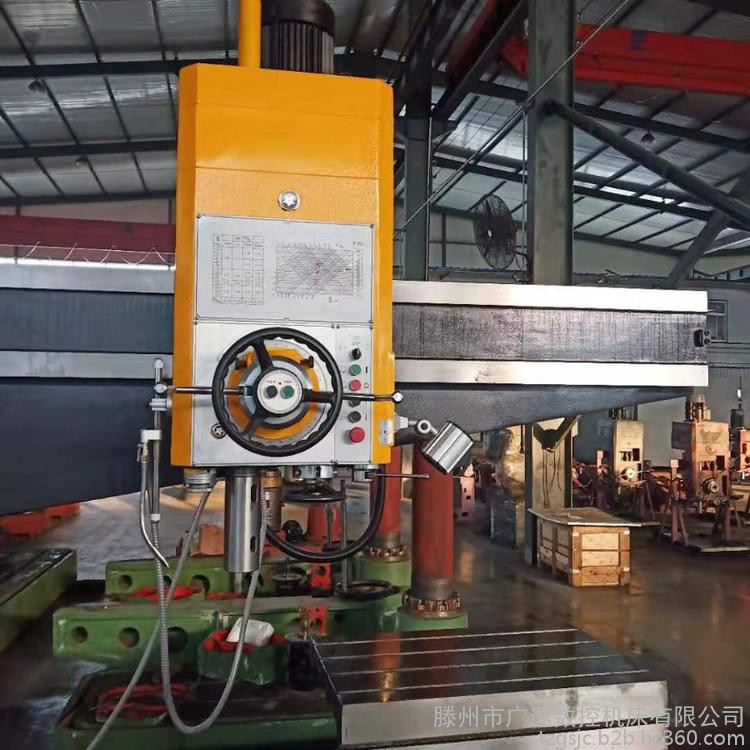

3、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵更为轻便快捷。
4、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。
5、16级主轴转速与进给可选配出经济高效的切削。
6、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。
主要技术参数 | Z3050X16/Ⅰ |
钻孔**大直径mm | 50 |
主轴端面至工作台距离mm | 320-1220 |
主轴中心距立柱母线距离mm | 350-1600 |
主轴行程mm | 315 |
主轴锥孔(莫氏) | 5 |
主轴转速范围r.p.m | 25-2000 |
主轴转速级数 | 16 |
主轴进给量范围r.p.m | 0.04-3.2 |
主轴进给量级数 | 16 |
摇臂回转角度 | 360 |
主电机功率kw | 4 |
升降电机功率kw | 1.5 |
机床重量kg | 3500 |
外形尺寸mm | 2500-1060-2800 |
