| 产地 | 山东 |
|---|---|
| 动力类型 | 电动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 7.5 |
| 品牌 | 广速 |
| 型号 | ck6150 |
| 加工定制 | 是 |
一、机床简介与特点

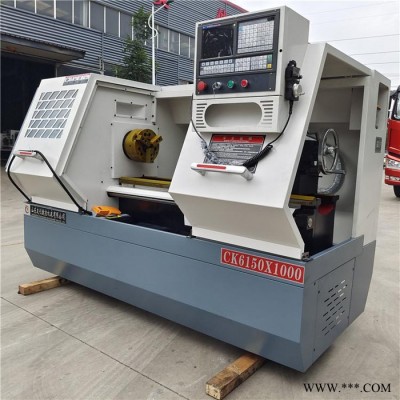

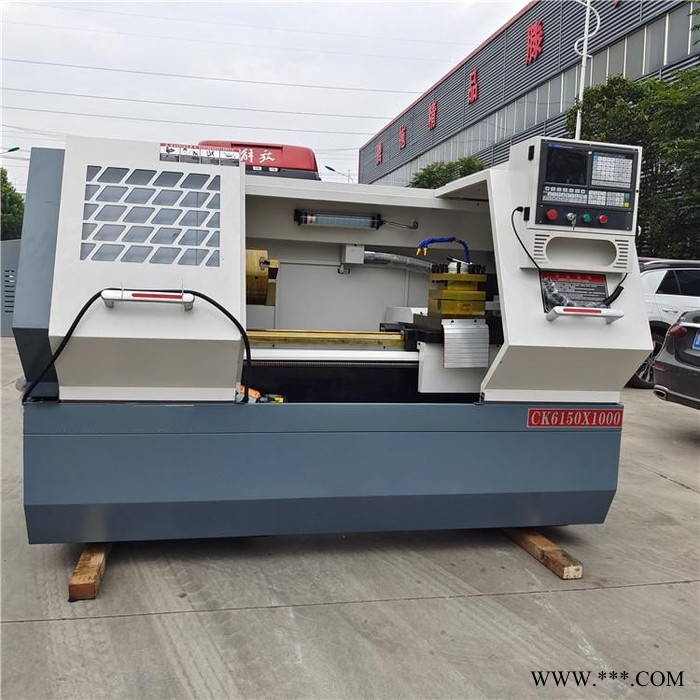

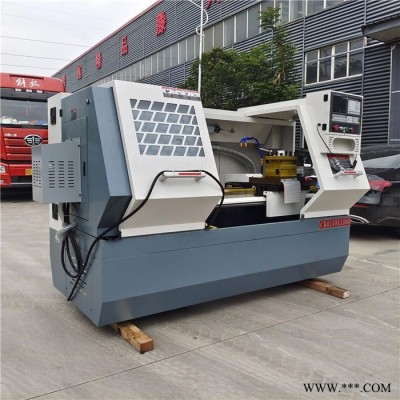

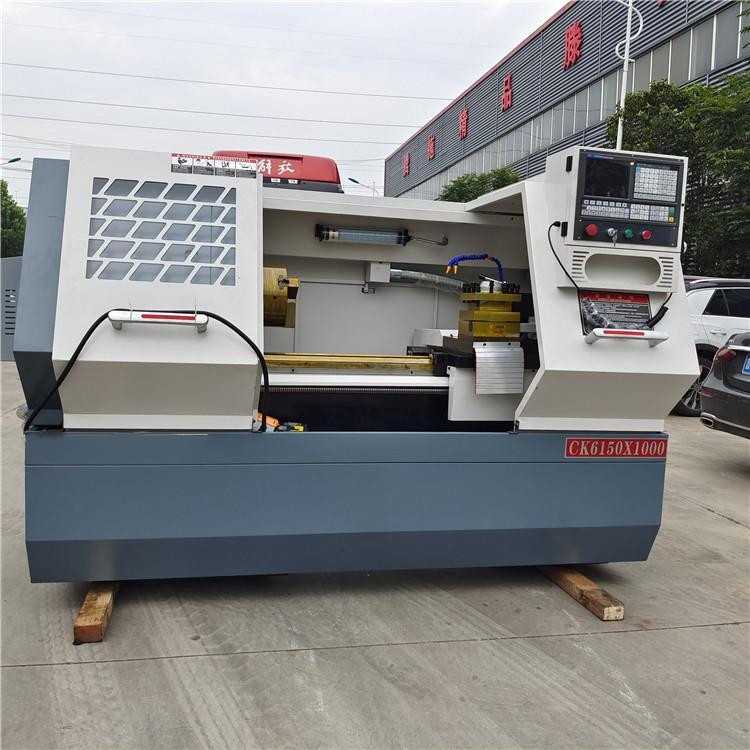

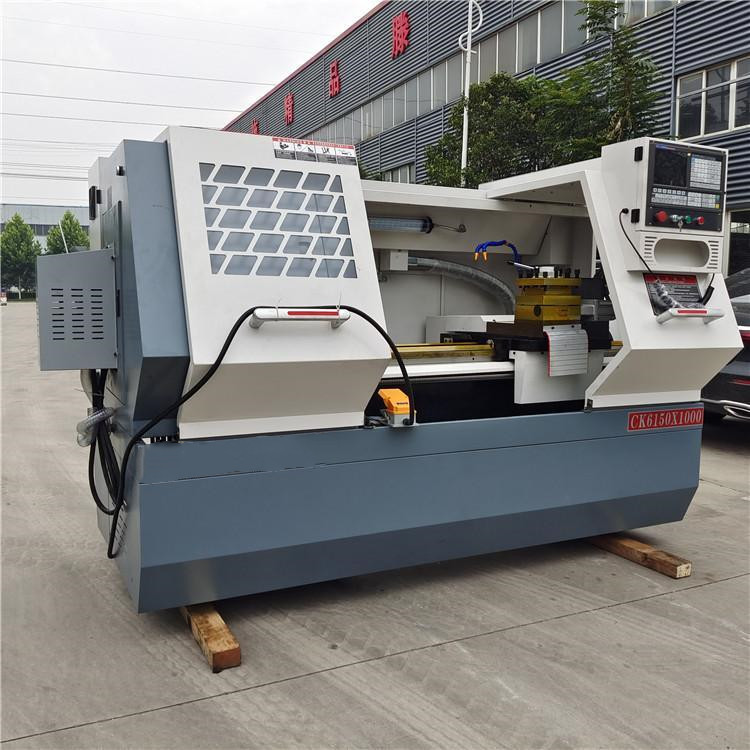

CK6150型数控车床，是我公司针对市场需求自主研发的一款性价比极优的数控车床。机床结构成熟、制造精良、批量生产、是我公司的主力机型之一。机床广泛适用于盘类、套类、短轴类以及内外螺纹、锥面、球面的批量车削加工。机床具有如下特点：
●机床采用平床身、宽支撑硬轨布局以及全封闭外观造型设计。机床配置齐全、造型美观、刚性及精度好，可靠性、易操作维修性、安全性俱佳。
●机床采用整体床座，超音频淬火导轨，具有良好的刚性、精度和精度保持性。床身、床座、主轴箱、拖板等大件，均采用精密铸造，并通过有限元分析，合理布置筋板，有效提高了机床的切削抗震性能。
●机床可选用两档齿轮变速、单主轴全无级变速两种主轴箱配置类型，可满足用户对大扭矩、高速精密切削等不同工件条件的车削需求，主轴支撑采用进口或NSK精密轴承。机床可选择配置FANUC伺服主轴。
●机床可选用可调式排刀，便于刀尖中心高调整，同时给灵活采用不同规格刀方的刀具加工带来方便。
●机床采用了模块化设计。除了主轴箱、数控系统多种可选外，机床还可以根据用户的要求，选择不同配置的卡盘：手动卡盘、6或8吋液压卡盘；不同配置的刀架：立式4工位、卧式6、8工位电动刀架或者排刀；不同配置的尾座：手动或液压尾座。根据需要，还可以配置简易棒料输送机。
●机床采用双门全封闭整体式防护。操作箱与右拉门安装在一起并可随该门一起纵向移动，这种布局的优点是既方便了编程操作、又方便配置手动尾座时的操作。
| 项目 | 内 容 | 单位 | 参 数 | |
| CK6150 | ||||
| 能力 | 床身上最大工件回转直径 | mm | 500 | |
| 滑板上最大工件回转直径 | mm | 200 | ||
| d尖距(最大工件长度) | mm | 750/1000/1500/2000 | ||
| 最大工件车削长度 | mm | 650/900/1400/1900 | ||
| 主轴 | 转速范围 | 手动两档 | r/min | L:75～750 H:250～2500(普通卡盘200) |
| 主轴头/主轴通孔直径/锥度 | mm | C-6/Φ52/莫氏6 | ||

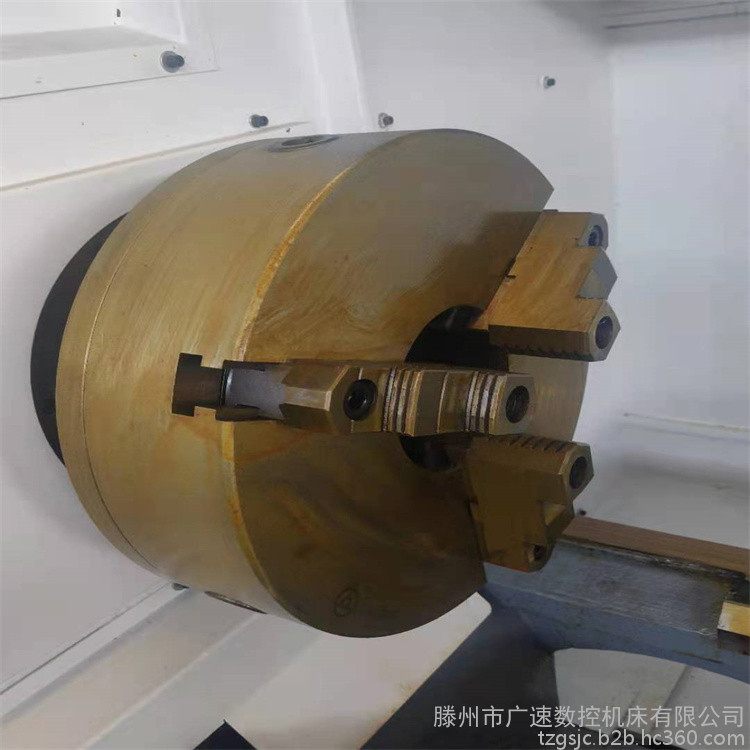

| 卡盘形式/通孔直径 | mm | 标准：普卡/Φ50 | ||
| 行程 | X、Z轴最大行程 | mm | X:240 Z:同“最大工件车削长度” | |
| X、Z轴快速移动速度 | m/min | X:6 Z:10 | ||
| 电机 | 变频调速 | 手动两档 | kW | 5.5 |
| X/Z轴进给电机 | N.m | 4/6 | ||

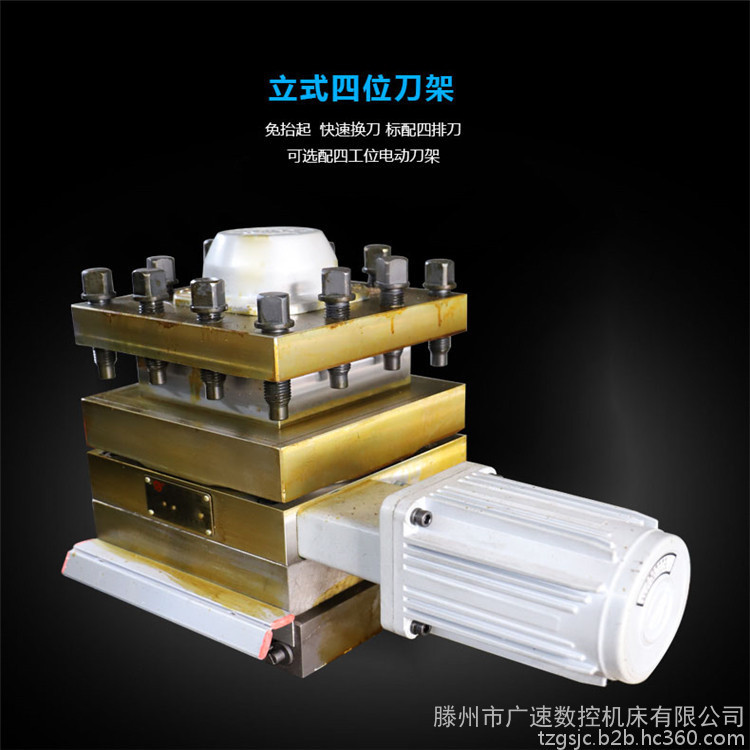

| 刀架 | 刀架形式 | | 四工位电动 | |
| 刀方规格 | mm | 20×20 | ||

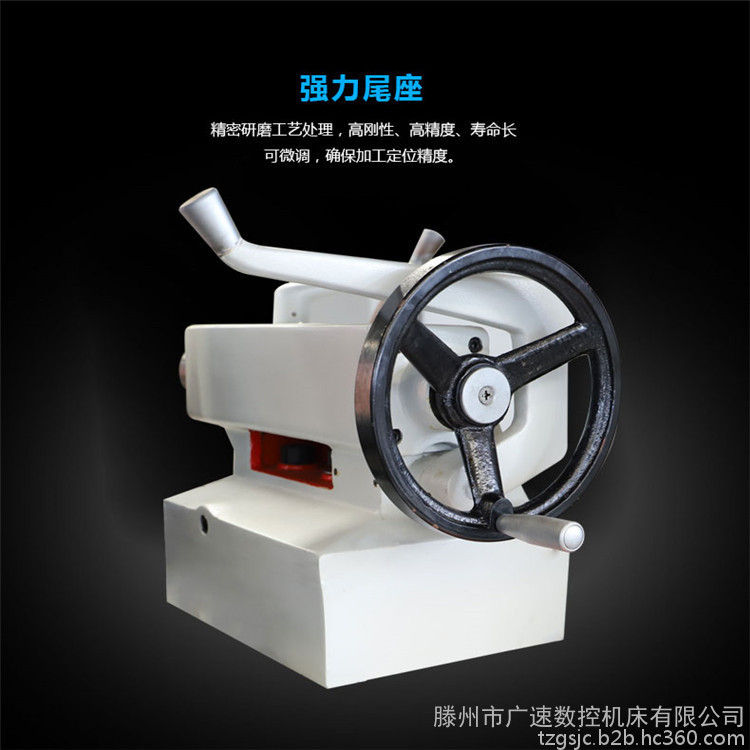

| 尾座 | 尾座形式 | | 手动 | |
| 套筒直径/行程/内孔锥度 | mm | Φ65/120/莫氏5 | ||
| 其它 | 外形尺寸（长×宽×高） | mm | 1000：2700×1350×1600 | |
| 净重 | kg | 2100/2300/2500 | ||

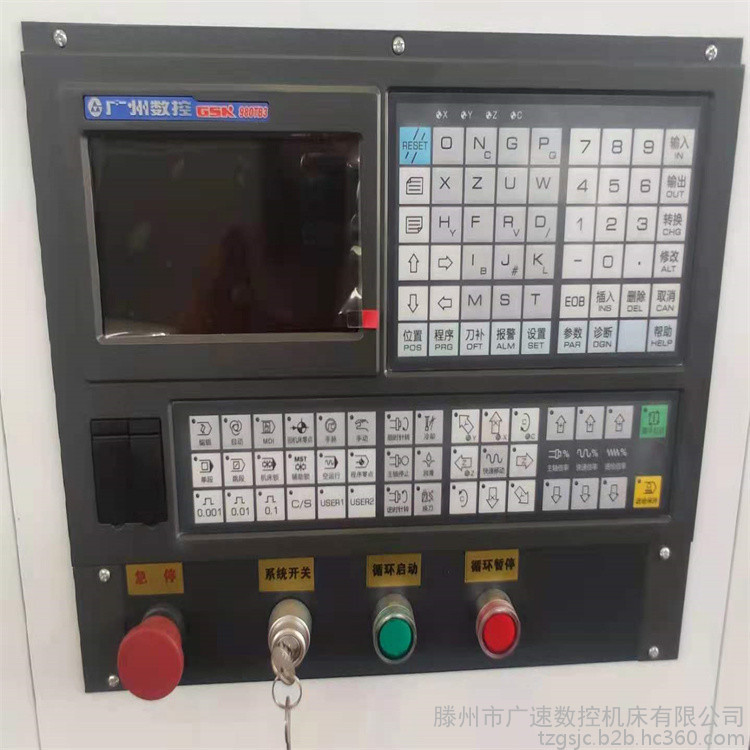

| 数控系统 | | 广数、凯恩帝、西门子、法拉克 | ||
