产品类型 | 全新 |
---|---|
动力类型 | 机械传动 |
回转直径 | 500 |
加工长度 | 100/1500/2000 |
加工精度 | 高精度 |
控制形式 | 数控 |
类型 | 数控车床 |
适用范围 | 通用型 |
主电机功率 | 7.5KW |
安装形式 | 落地式 |
是否库存 | 是 |
适用行业 | 通用 |
布局形式 | 卧式 |
主轴通孔直径 | 82 |
品牌 | 广速 |
加工直径 | 500 |
序号 | 项目 | 单位 | 参数 | ||

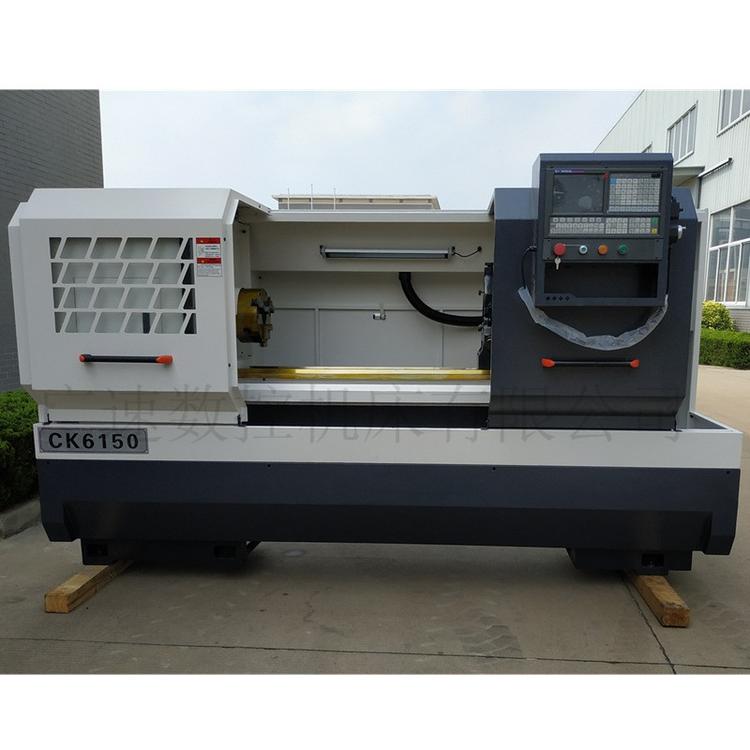

CK6150/1000 | |||||
1 | 床身上回转直径 | mm | φ500 | ||
2 | X向导轨跨距 | mm | 210 | ||
3 | Z向导轨跨距 | mm | 400 | ||
4 | 溜板上回转直径 | mm | φ300 | ||
5 | 距 | mm | 1000 | ||
6 | 车削长度 | mm | 850 | ||
7 | 中心高 | 距床身 | mm | 300 | |
距地面 | mm | 1080 | |||
8 | 主轴通孔直径 | mm | φ82 | ||
9 | 棒料通径 | mm | φ82 | ||
10 | 配中空卡盘拉杆通孔 | mm | φ62 | ||
11 | 主轴端部型式 | | A2-8 | ||
12 | 卡盘 | mm | 普通φ250 | ||
13 | 主轴锥孔锥度 | No | 公制90,1:20 | ||
14 | 主轴转数范围 | rpm | 手动3档 (70 ~550,500~1000,900~1600) | ||

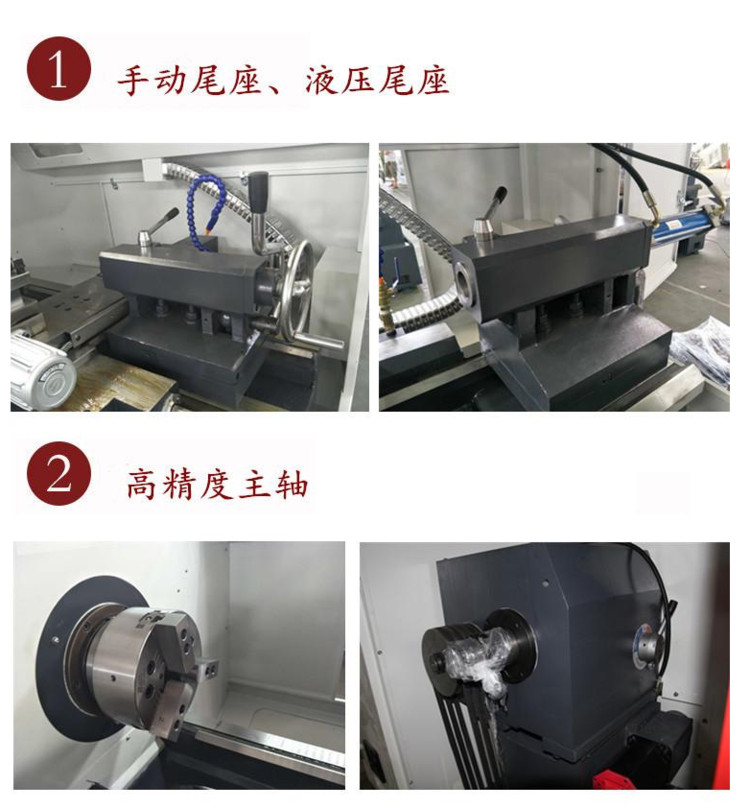

15 | 尾座套筒直径 | mm | φ75 | ||
16 | 尾座套筒内孔锥度 | No | MT5# | ||
17 | 尾座套筒行程 | mm | 150 | ||
18 | 尾座配置 | | 普通手摇 | ||

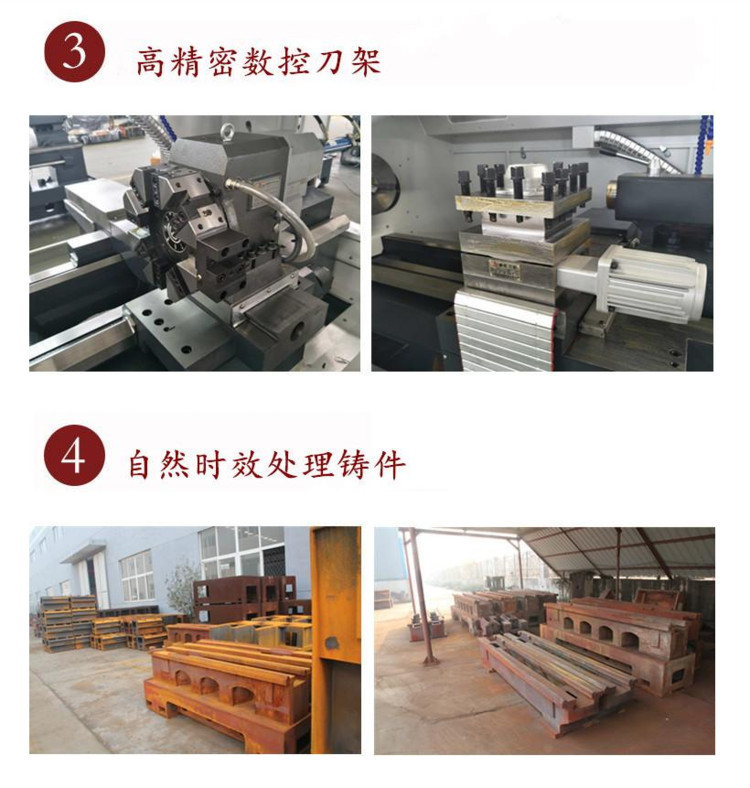

19 | 电动刀架刀位数 | 把 | 4 | ||
20 | 刀方尺寸 | mm | □25×25(四工位) | ||
21 | 丝杠型号 | X向 | mm | FDC2506-P3 | |
Z向 | mm | FDC4008-P3 | |||
22 | X/Z向快移速度 | m/min | 4/5 | ||
23 | X向行程 | mm | 280 | ||
24 | Z向行程 | mm | 1000 | ||
25 | 小设定单位 | mm | 0.001 | ||
26 | 主电机功率 | KW | 7.5 | ||
27 | 总电源功率 | KW | 13 | ||
28 | 机床净重 | Kg | 2600 | ||
29 | 外形尺寸(长×宽×高) | mm | 2500×1500×1900 |
