| 产品类型 | 全新 |
|---|---|
| 刀具数量 | 4 |
| 动力类型 | 电动 |
| 加工精度 | 精密 |
| 控制系统 | 新代 |
| 控制形式 | 数控 |
| 类型 | 数控立车 |
| 适用范围 | 专用 |
| 售后服务 | 终身保修 |
| 用途 | 金属切削 |
| 原理 | 金属切削 |
| 运动方式 | 电动 |
| 重量 | 5000（kg） |
| 主电机功率 | 7.5 |
| 安装形式 | 落地式 |
| 主轴转速范围 | 50-1500 |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 加工尺寸范围 | 650 |
| 品牌 | 齐鲁精机 |
| 型号 | 680 |
| 加工定制 | 是 |
| 数控机床分类 | 数控车床 |

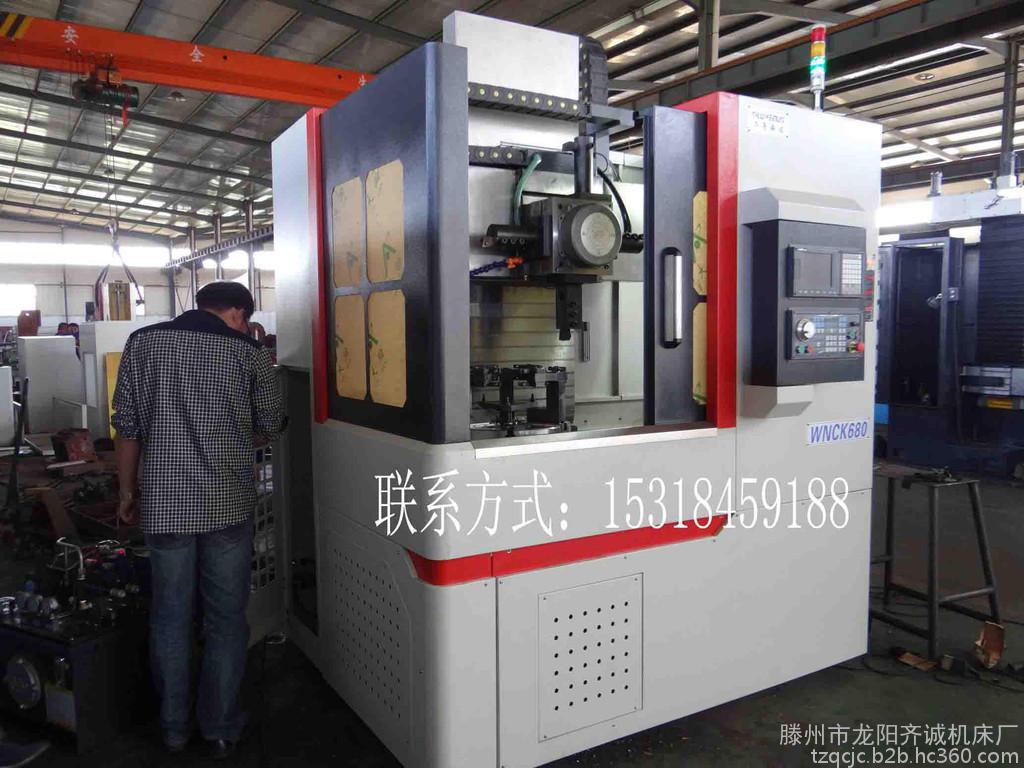

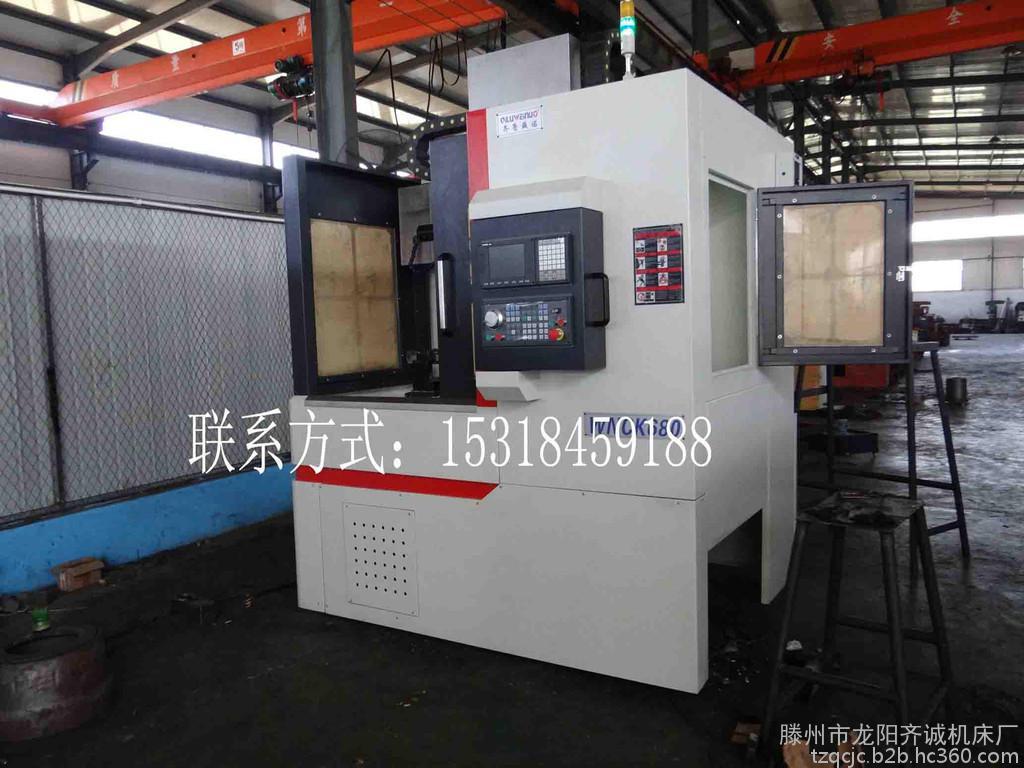

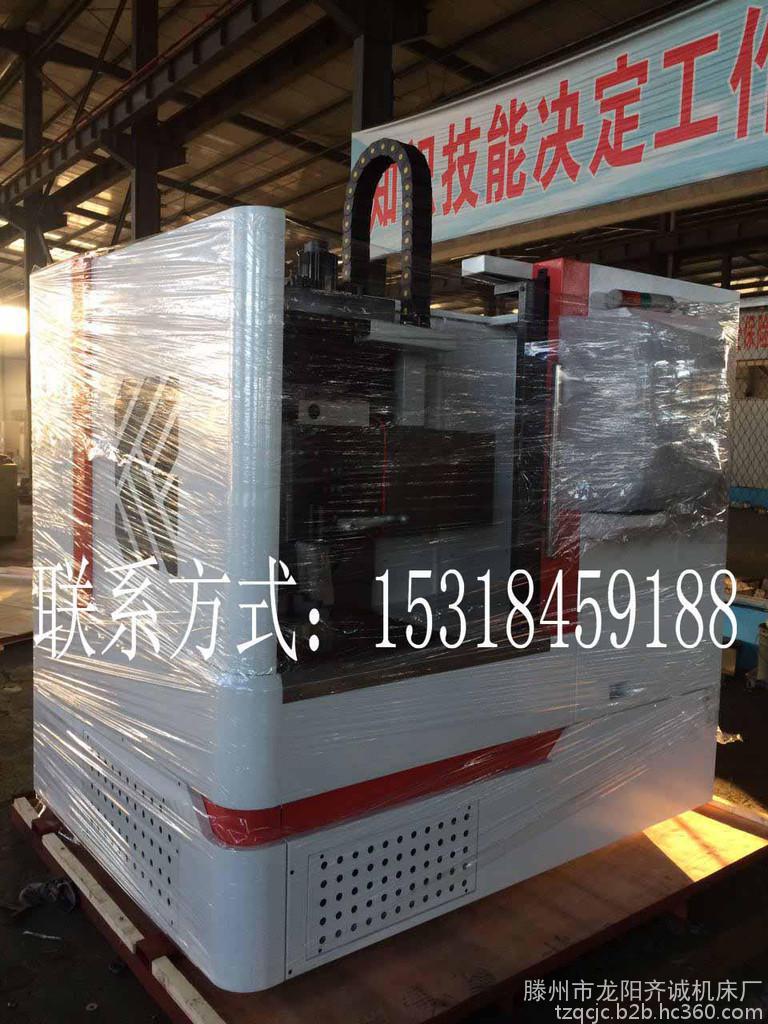

WNCK680 数控立车售前资料
一、
产品简介与用途
本机床是一种自动化数控加工机床，用于加工零件的内、外圆柱面，圆锥面、端面、切槽及倒角，特别适用于车用制动毂、轮鼓、离合器压盘类、飞轮壳等零部件的加工。
二、 主要结构特点
1机床为单柱立式硬轨轨结构，立柱、底座及滑座均采用高牌号灰口铸铁树脂砂铸造工艺，并经时效处理；配合导轨面采用超音频淬火和贴塑处理；合理的结构设计，完善的加工及装配工艺，确保机床长期使用的稳定性及精度保持性。
②机床主轴采用变频电机结合变速箱传动，实现无级调速、低速大扭矩，强力重切削；既适用于强力切削，同时也适用于半精加工和精加工。
③机床主轴采用高精度双列圆柱滚子轴承与双向推力角接触球轴承、双列圆柱滚子轴承配置。该结构承载能力较大，能够承受较大的切削力和进给力，有较高的径向刚度和轴向刚度，旋转精度较高。
④X、Z轴伺服电动机经柔性联轴器直接驱动精密滚珠丝杠副，可最大程度减小反向间隙，定位精度高。Z轴升降配置平衡配重块，结构简单可靠，故障率低。
X、Z轴采用国产精密滚珠丝杠副及滚珠丝杠专用轴承，满足高刚性、高精度切削的要求。丝杠支承采用预拉伸结构，大大降低了机床长时间运转中热变形对精度的影响。
⑤X、Z轴采用先进的集中自动润滑装置，定时自动间歇式润滑，工作稳定可靠。

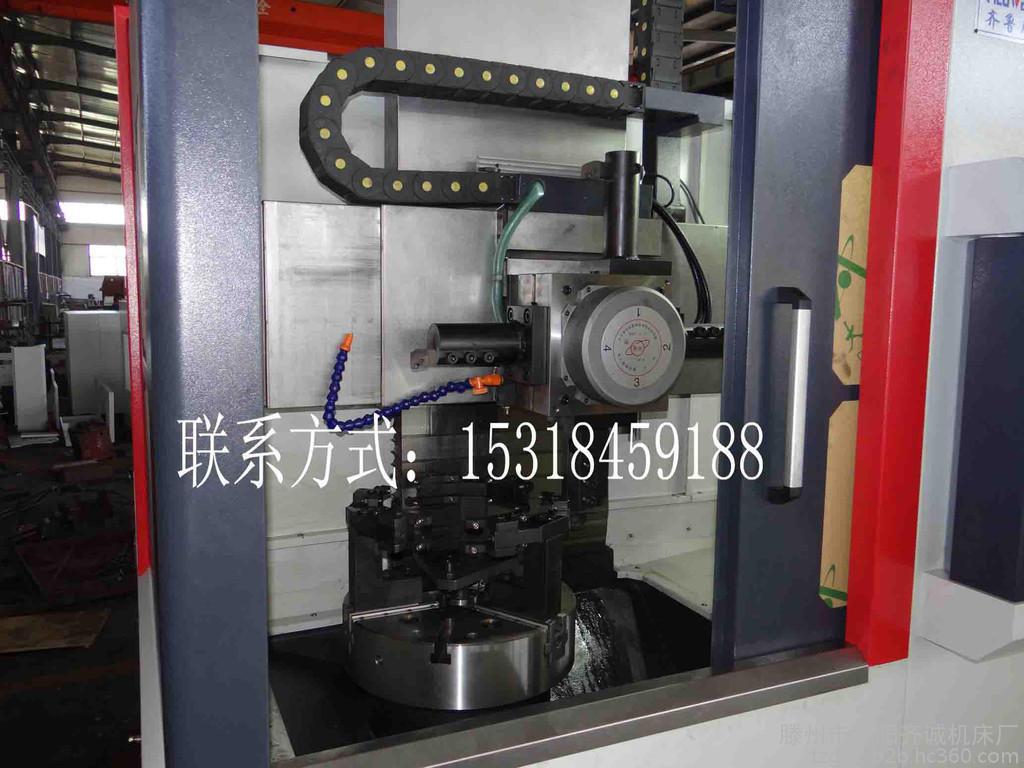

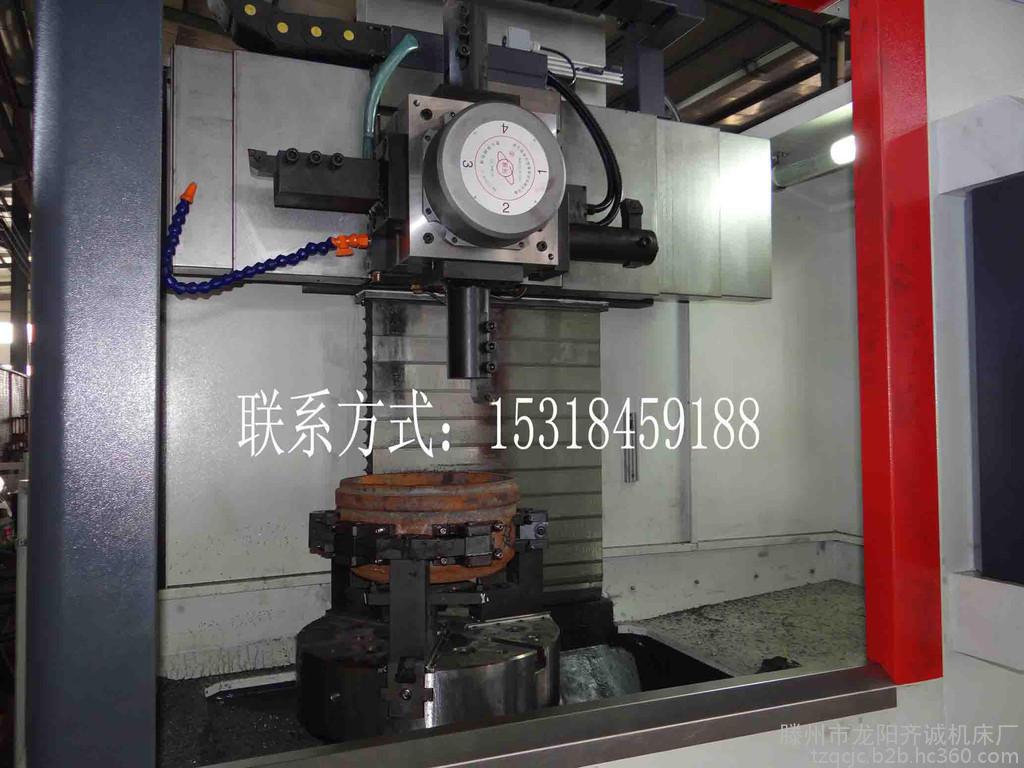

⑥机床刀架采用电动刀架或排刀形式，精度准确，效率高。
⑦本机床可根据用户需要配置北京凯恩帝、广州数控等国产知名品牌数控系统。
三、 机床主要技术参数
| 序号 | 项目 | 技术参数 |
| 1 | 工件最大回转直径 | 680mm |
| 2 | 最大车削直径 | 650 |
| 3 | 液压卡盘直径 | 400mm |
| 4 | 主轴转速 | 50-1500rpm |
| 5 | 切削进给速度 | 0.1-1000mm/min |
| 6 | 刀架垂直移动距离 | 550mm |
| 7 | 刀架水平移动距离 | 420mm |
| 8 | X轴快速移动速度 | 8000mm/min |
| 9 | Z轴快速移动速度 | 5000mm/min |
| 10 | 刀架形式 | 液压刀塔、电动刀架、排刀架 |
| 11 | 刀杆截面 | 25×25mm、 32×32mm（排刀架） |
| 12 | 主电动机功率 | 7.5/11kW |
| 13 | 进给电动机功率、扭矩 | 2.4 kW /15NM |
| 14 | 冷却泵电动机功率、流量 | 0.9 kW / 40L/min |
| 15 | 机床定位精度 | X:0.015mm Z:0.02mm |
| 16 | 机床重复定位精度 | X:0.012mm Z:0.012mm |
| 17 | 机床重量 | ≈5800kg |
| 18 | 机床外形尺寸 | 2250×1960×2650mm |
四、 主要外购件清单
| 序号 | 名称 | 型号或图号 | 产地 | 数量 | 备注 |
| 1 | 主轴单元 | A2-8 | 江苏昆山 | 1 |
|
| 2 | 滚珠丝杠副 |
| 江苏启尖或汉江 | 2 |
|
| 3 | 润滑泵 |
| 南京 | 1 |
|
| 4 | 联轴器 |
| 龙创科技 | 2 |
|
| 5 | 丝杠专用轴承 |
| HBB | 8 |
|
| 7 | 主轴轴承 |
| HBB | 3 |
|
| 8 | 主轴电机 |
| 四川埃姆克 | 1 |
|
| 9 | 电气 |
| 德力西 | 1 |
|
| 10 | 液压刀架 |
| 台湾六鑫 | 1 | 选配 |
| 11 | 电动刀架 |
| 烟台环球 | 1 | 选配 |
| 12 | 液压卡盘 |
| 烟台众和 | 1 |
|
| 13 | 数控系统 |
| 台湾新代 | 1 |
|
五、机床配置
1、数控系统 台湾新代 SYNTEC 6TA
主轴电机(双基速伺服电机) 功率 7.5/11kW 扭矩 143/105N·m
X轴系统伺服电机 功率 2.4 kW 扭矩 15N·m
Z轴系统伺服电机 功率 2.4 kW 扭矩 15N·m
2、精密主轴单元
3、X、Z轴硬轨
4、精密滚珠丝杠副
5、导轨防护系统
6、间歇式润滑系统
7、冷却系统
8、液压卡盘
9、电动刀架
10、警示灯
11、全防护钣金系统
说明：因配置、特殊定货、数控系统的不同和产品的不断完善，会影响部分技术参数指标，定货时请依据实际情况核实，不便之处，敬请谅解！
