数控机床分类 | 数控车床 |
---|---|
主电机功率 | 30.(kw) |
运动方式 | 点位控制 |
加工尺寸范围 | 170(mm) |
主轴转速范围 | 100-3200(rpm) |
刀具数量 | 4 |
控制方式 | 半闭环控制 |
控制系统 | 广数系统 |
布局形式 | 卧式 |
动力类型 | 电动 |
适用行业 | 通用 |
售后服务 | 保修一年 |
品牌 | 林江数控 |
型号 | cjk0640a |
CJK0640硬轨数控车床参数配置(如需更多型号参数请来电)
一、功能及配置要求
序号 | 内容 | 配置 | 备注 |
1 | 数控系统 | 广数928伺服系统。伺服驱动电机 | 可换其它 |
2 | 主轴,轴承 | 变频控制,具备编码器反馈功能。 |
|
3 | 进给轴 | X/Z伺服控制。 |
|

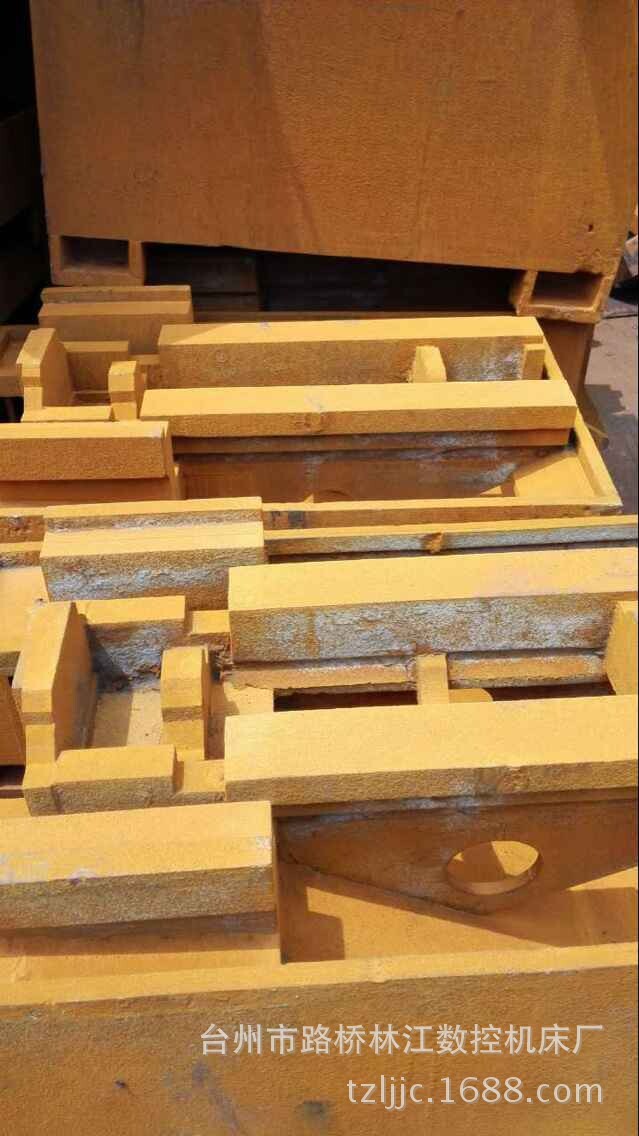

4 | 床身 | 铸铁床身,轨道超音频淬火。 | 可换线轨 |
5 | 夹头 | 气动夹头,范围可调或可互换,满足不同型号产品加工需求。 |
|
6 | 丝杠及轴承 | 精密滚珠丝杆,高精度角接触轴承。 |
|
7 | 刀架 | 排刀形式,刀位数量4把。 | 可换电动 |
8 | 其他功能 | 标准冷却系统,,封闭护罩结构,自动中央润滑。 |
|
9 | 附件 | 随机工具及机床资料,,垫铁、易损备件等。 |
|
二、机床参数表
项目 | 内 容 | 单位 | 待厂家填写的参数 | |
加工范围 | 床身上**大回转直径 | mm | 300 | |
滑板上**大回转直径 | mm | 120 | ||
夹头夹持**大直径 | mm | 60 | ||
**大车削长度 | mm | 200 | ||
主轴通孔直径 | mm | 42 | ||
主轴转速 | rpm | 100-3000 | ||
主轴电机功率 | kW | 3.0KW | ||
进给 | X/Z轴行程 | mm | 255/270 | |
X/Z轴快进速度 | m/min | 6000/8000 | ||
X,Z伺服进给电机功率 | kW | 1.3/1.5 | ||
主 要 精 度 | 定位精度 | X轴 | mm | 0.01 |
Z轴 | mm | 0.01 | ||
重复定位精度 | X轴 | mm | 0.015 | |
Z轴 | mm | 0.015 | ||
其它 | 主要电器件品牌 | / | 正泰/德力西 | |
机床净量/毛重 | Kg | 800 | ||
机床外形尺寸(L*W*H) | mm | 1660*1000*1520 |
