| 主轴通孔 | 82 |
|---|---|
| 导轨宽度 | 400 |
| 卡盘尺寸 | 250 |
| 产地 | 山东 |
| 动力类型 | 机械传动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 7.5 |
| 执行质量标准 | 国标 |
| 品牌 | 其他 |

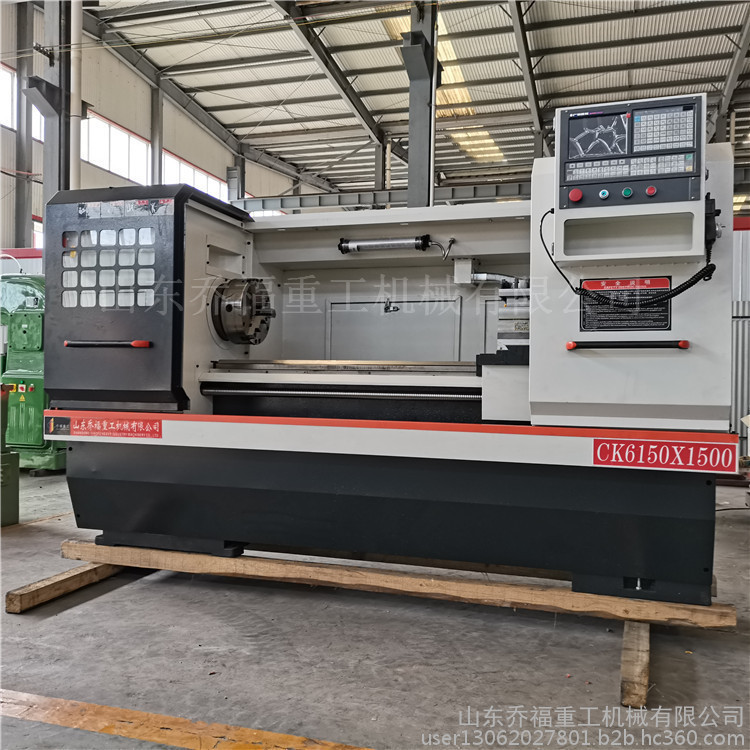

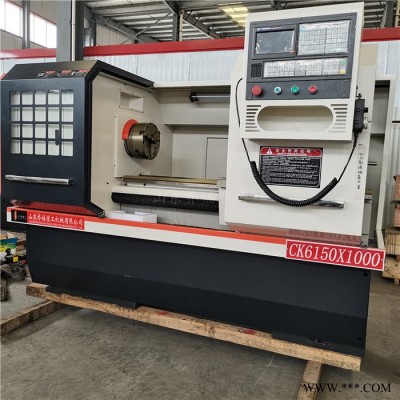

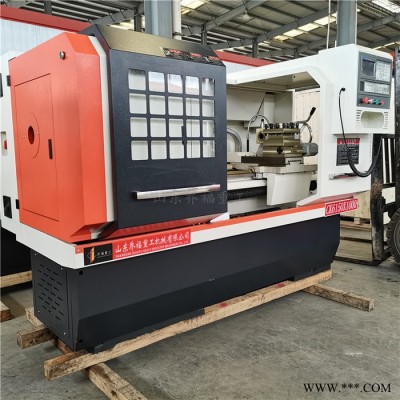

| 型号 | ck6150 |
| 加工定制 | 是 |
1、卧式平床身结构；主要构件均采用高强度材料树脂砂铸造，充分的时效处理，导轨经高频淬火处理，确保机床长期使用的稳定性。
2、主轴变频调速，主轴系统采用主轴单元式结构，具有转速高、精度高、刚性强、热变形小、运转平稳、噪声低的显著特点。
3、机床纵横向运动轴采用直联式伺服电机驱动、精密滚珠丝杠副传动、脉冲编码器位置检测反馈的半闭环控制系统，各轴响应快、精度高、寿命长。丝杠轴承选用接触角为60°的丝杠专用推力角接触轴承，能承受较高的轴向载荷，确保了进给传动装置的刚性与精度。
4、油路润滑选用手压油泵实现集中润滑，经济实用。也可根据用户要求配置自动间歇式电动润滑泵。
5、机床采用全防护设计结构，美观宜人，防水可靠，排屑方便。
| 技术参数 | Specifications | Unit | CK6150 |
| 床身上z大回转直径 | Max.Swing over bed | mm | 500mm |
| 拖板上z大回转直径 | Max.Swing over cross slide | mm | 280mm |
| z大工件长度 | Maximum length of workpiece | mm | 750、1000、1500/2000mm |
| 主轴通孔 | Spindle hole | mm | 52/82mm |
| 主轴端部 | Spindle nose | | ISO-C6 |
| 主轴锥度 | Spindle tap | | MT6 |
| 主轴转速 | Spindle speeds(Number) | rpm | 低100-500 高500-1800 /选配90-1800rpm (无级变速) |
| Z轴行程 | Z-axis stroke | mm | 750mm、1000mm、1500mm、2000mm |
| X轴行程 | X-axis stroke | mm | 230mm |
| 快移速度 | rapid moving speed(m/min) | m/min | 3/6 |
| X/Zz小输入 | X/Z min input(mm) | mm | 0.001mm |
| 尾座套筒直径 | Dia.Of tailstock sleeve | mm | 4 |
| 尾座套筒锥度 | Taper of tailstock sleeve | | 25*25mm2 |
| 尾座套筒行程 | Travel of tailstock sleeve | Mm | 2s |
| 刀具数量 | Tool number | | 75mm |
| 刀杆截面 | Tool body size | mm | MT5 |
| 换刀时间 | Knife tool change time | s | 140mm |
| 重复定位精度 | Repeat positioning accuracy | mm | 0.01mm |
| 主电机功率 | Main motor power | kW | 5.5/7.5KW |
| 尺寸750mm | Overall dismensions for 750mm | Mm | 2200×1500×1600 |
| 尺寸1000mm | Overall dismensions for 1000mm | Mm | 2450×1500×1600 |
| 尺寸1500mm | Overall dismensions for 1500mm | Mm | 2950×1500×1600 |
| 尺寸2000mm | Overall dismensions for 2000mm | Mm | 3450×1500×1600 |
| 重量750mm | Weight for 750mm | Kg | 1900 |
| 重量1000mm | Weight for 1000mm | Kg | 2000 |
| 重量1500mm | Weight for 1500mm | Kg | 2200 |
| 重量2000mm | Weight for 2000mm | Kg | 2400 |
