山东威能数字机器有限公司

最大轴向行程	1530*360*630
钻削主轴数量	1
钻孔直径	＞1
主轴转速	45-1800
主轴进给速度	XY 16-800 Z 5-250
铣削头转速	45-1800
铣削头电机功率	15
工作台尺寸	2000*500
品牌	威能 WEINA WINNER

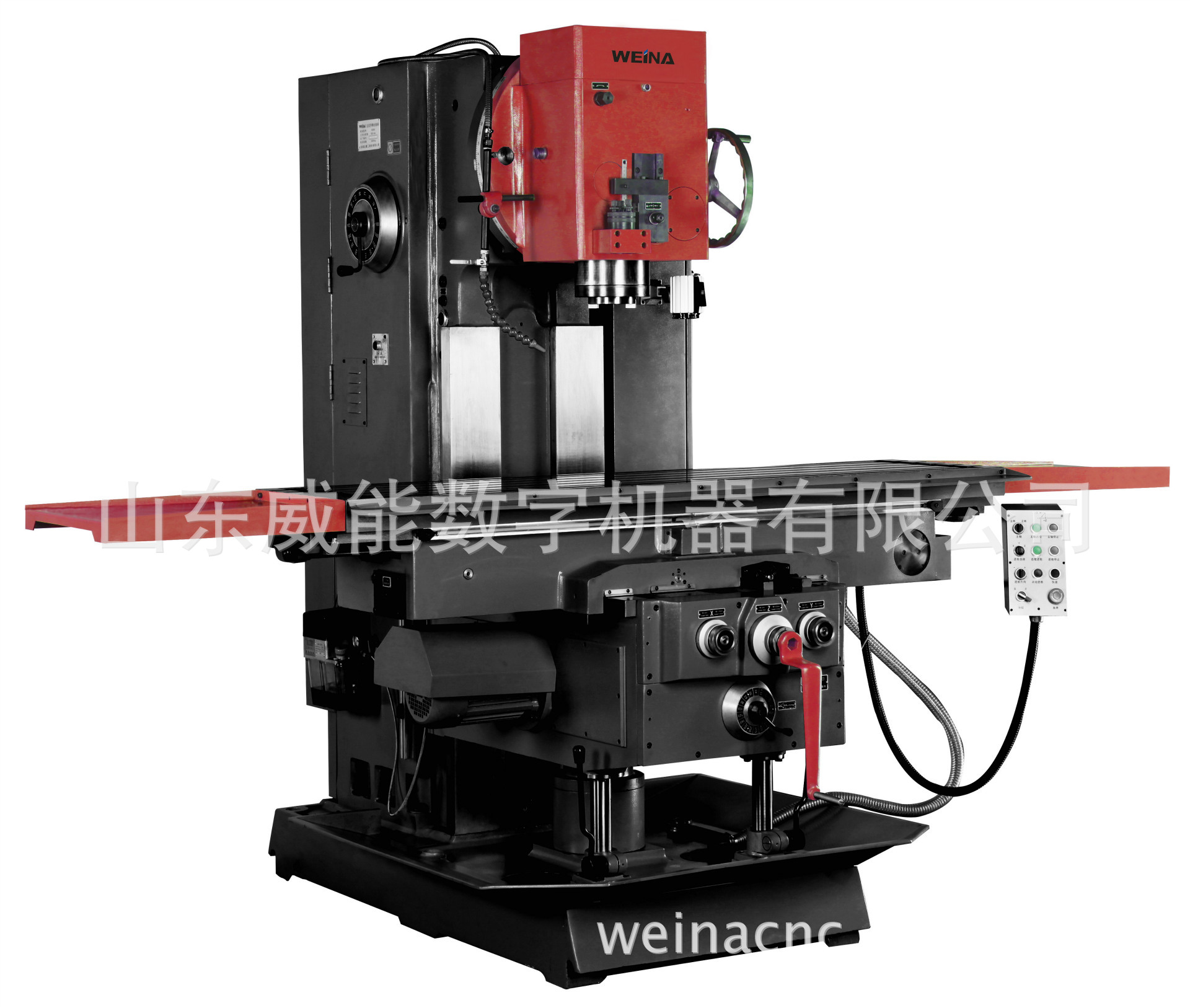

型号	X5050


亮点：

铸件采用优质高强度、低应力铸铁材料和工作台的辅助支撑设计，刚性增加，机床切削运行时，稳定性更好，结构强度高，能承受重负荷切削。 主轴17极变速，变速范围广，加工切削工艺适应性好,配备15KW大功率主电机。 机床工作台最大承载达2000KG,承载能力强，主轴刚性好，输出扭矩大。 立铣头可±45°旋转，一次装夹完成更多工步、更多的的铣、钻工序。适应不同角度及斜面的加工。 机床通用性强、互换性好，可以配置分度头（手动）、圆工作台（手动）、镗刀架、铣夹头等附件，扩大机床加工范围。 可选配数显装置，增加加工操作的便易性。 电气柜一体化设计，外观更为紧凑、美观，采用可编程控制器控制机床运动，安全系数高。

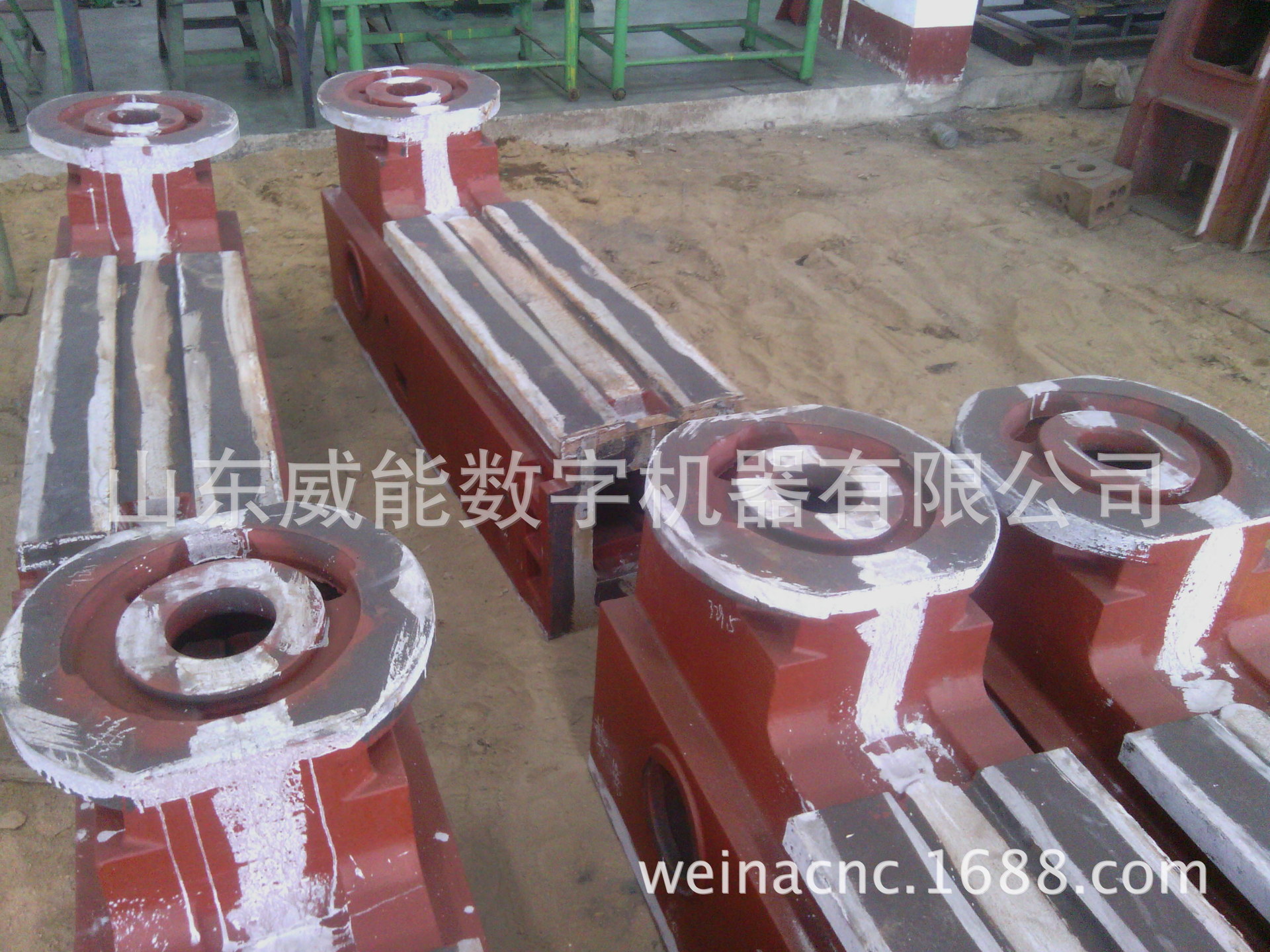

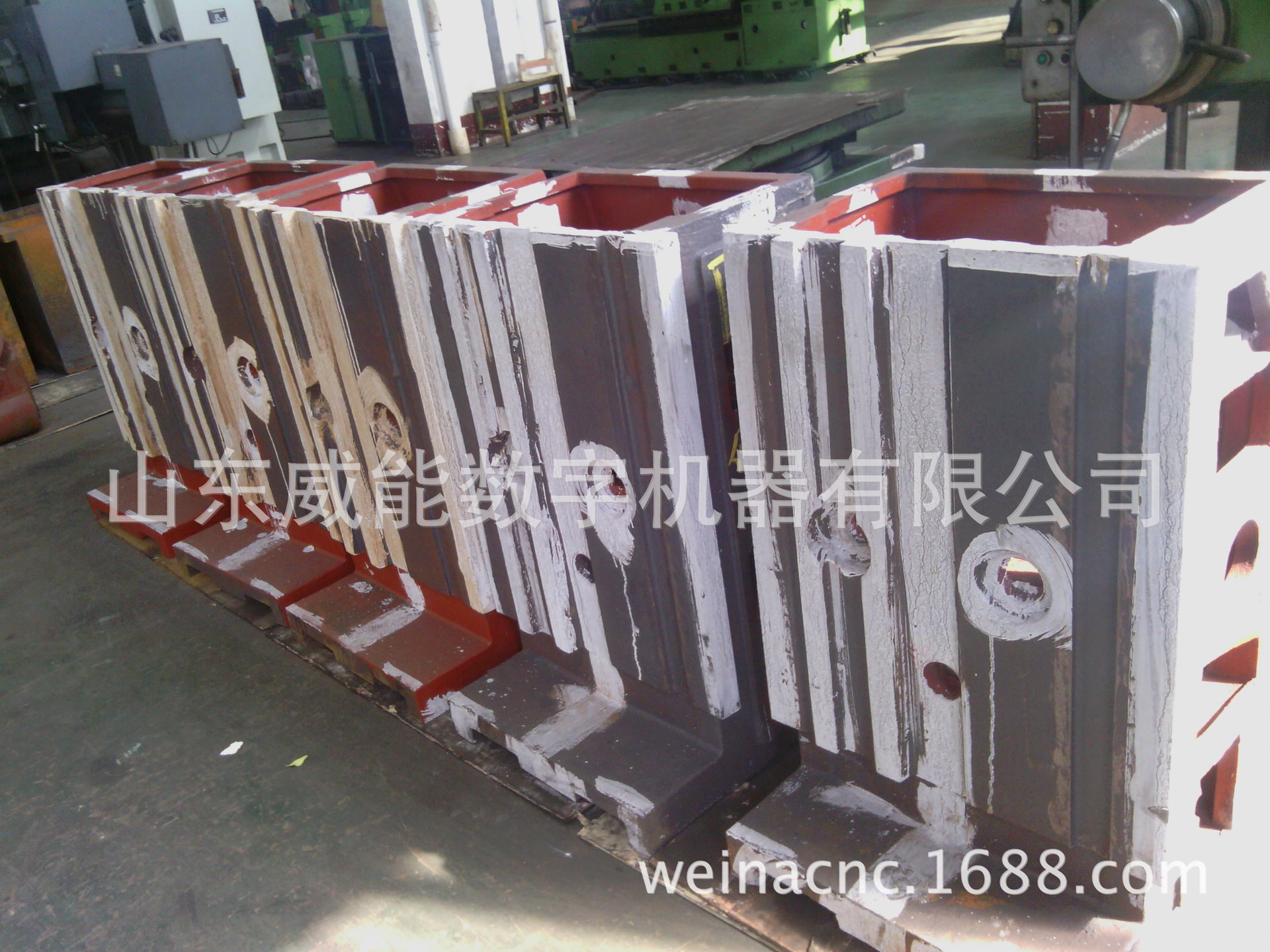

                  划线后，等待加工的升降台                                划线后等待加工的立柱

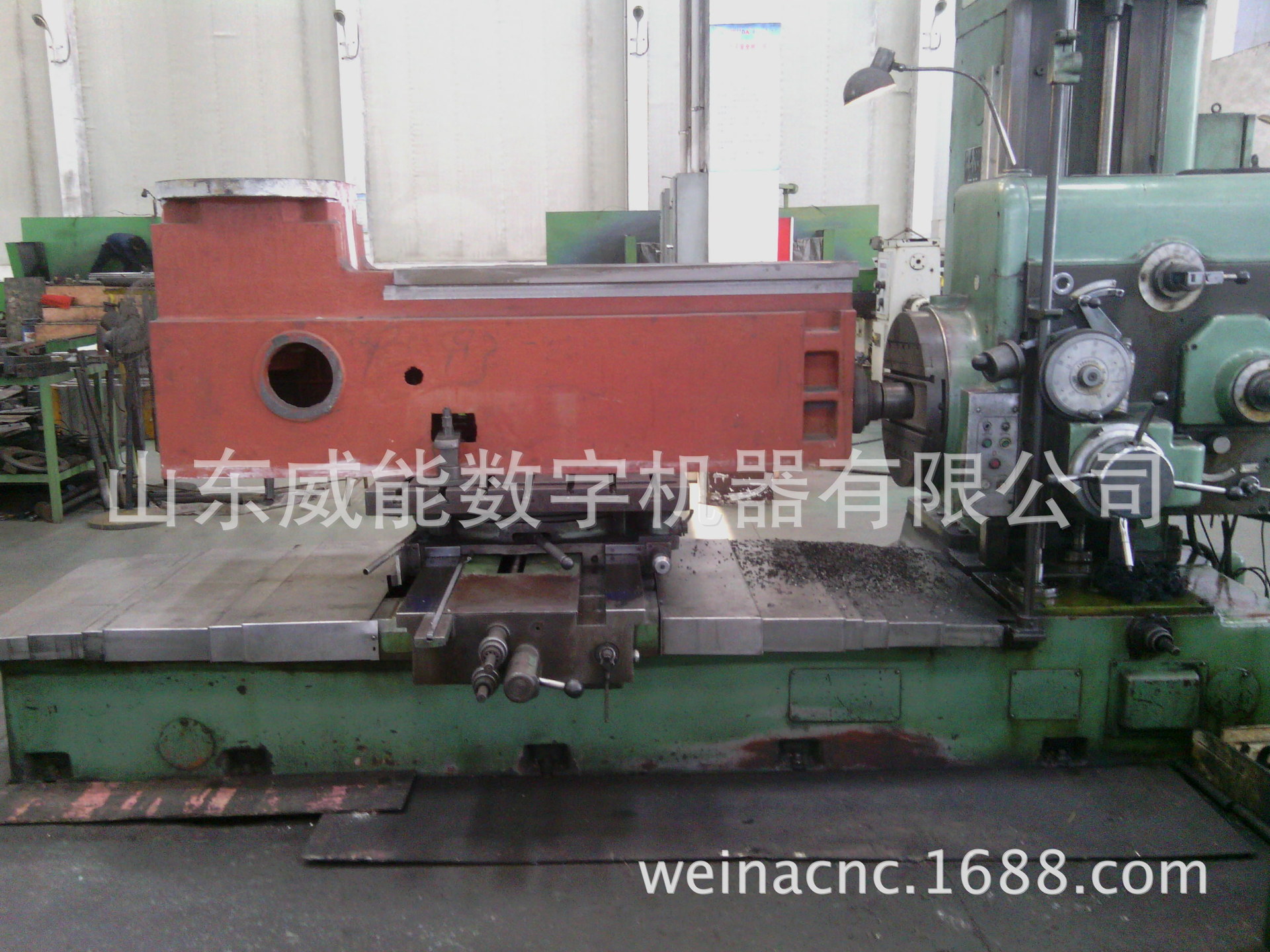

                                                                           加工中的X5050立柱

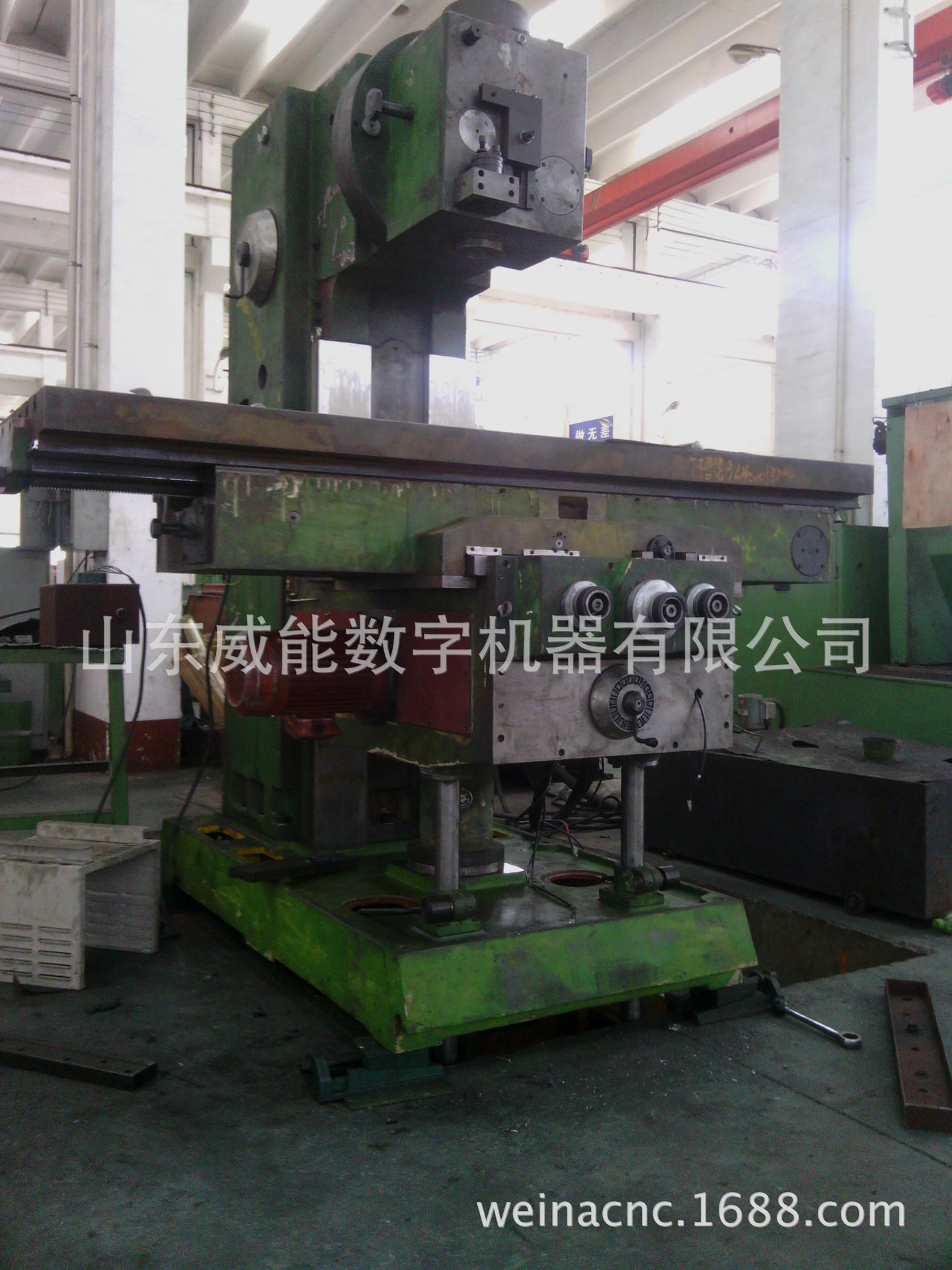

                                                                           喷 漆 前 的 整机



产品主要参数	单位	指标
工作台行程 X、Y、Z	mm	1530*360*630
工作台尺寸	mm	2000*500
工作台T型槽个数	个	5
工作台T型槽宽度	mm	18
工作台T型槽间距	mm	80
工作台最大承重	kg	1500
主轴中心至工作台面的距离	mm	95-725
行程 x向（工作台纵向）  手动	mm	1530
行程 x向（工作台纵向）  机动	mm	1520
行程 y向（滑座横向）     手动	mm	360
行程 y向（滑座横向）     机动	mm	345
行程 z向 （升降台垂向） 手动	mm	630
行程 z向 （升降台垂向） 机动	mm	610
切削进给速度 x向（工作台纵向）	mm/min	16-800
切削进给速度 y向（滑座横向）	mm/min	16-800
切削进给速度 z向 （升降台垂向）	mm/min	5-250
快速移动速度  x向（工作台纵向）	mm/min	3000
快速移动速度 y向（滑座横向）	mm/min	3000
快速移动速度  z向 （升降台垂向	mm/min	1000
主轴转速范围	rpm/min	45-1800
主轴转数级数	级	17
主轴轴向移动距离	mm	90
工作台中心至床身垂直导轨的距离	mm	215-470
工作台最大回转度数	度	±45
主轴电机功率	kw	15
外形尺寸	mm	2250*320*2340
