| 最大轴向行程 | 900mm |
|---|---|
| 钻削主轴数量 | 1mm |
| 主轴转速 | 30-1500r/min |
| 铣削头电机功率 | 11kw |
| 产品类型 | 全新 |
| 工作台尺寸 | 1700*400 |
| 控制形式 | 人工 |
| 类型 | 升降台铣床 |
| 适用范围 | 通用 |
| 重量 | 4250 |
| 主电机功率 | 11 |
| 主轴转速范围 | 30-1500 |
| 是否库存 | 是 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 品牌 | 威能 WEINA WINNER |
| 型号 | 枣庄产北京一机款式立式升降台铣床X5040 |
| 主轴锥孔锥度 | 7：24 iso50 |
| T型槽数目 | 3.0 |

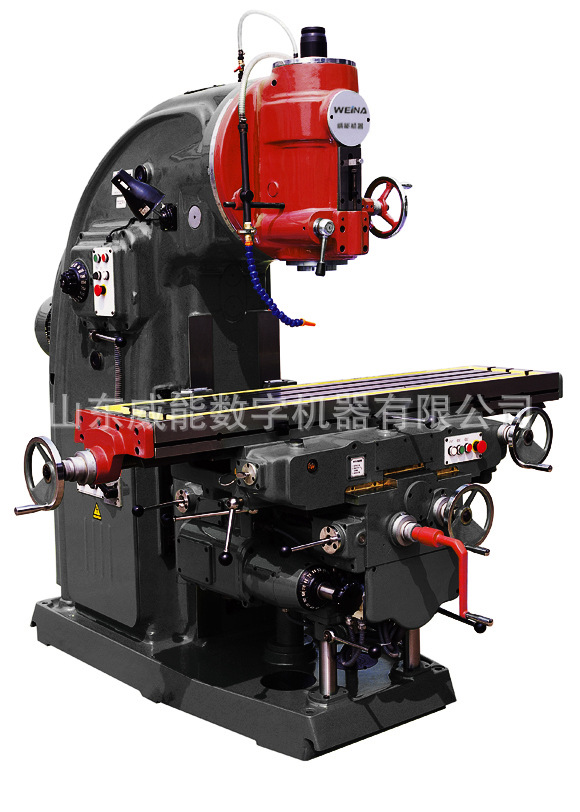

1.功能简介：
X5040型立式升降台铣床是一种使用范围很广的机床，它适用于各种棒状铣刀、角度铣刀及端面铣刀来铣削平面、斜面、沟槽、齿轮等。
本机床上装置分度头时，可以铣切直齿齿轮和铰刀等零件。分度由手动来完成。
如果装上分度头的同时，把分度头的传动轴与工作台的纵向丝杠挂轮架联系起来，尚能铣切螺旋面。
本铣床还可以装上圆工作台，用以铣切凸轮及弧形槽。
本机床执行GB/T3933.3-2002。
2.机床特点：
本机床主要由床身、升降台、工作台、主传动、主变速、自动润滑系统、冷却系统等部分组成。
1. 机床结构本身有足够的刚性，能承受重负荷的切削工作。
2. 机床有足够的功率和很广的变速范围，能充分发挥刀具的效能，并能使用硬质合金刀具进行高速切削。
3. 在机床的前面和左面，各有一套功能相同的电钮和操作手柄（即复式操纵装置），使工作者能选择**的位置进行工作。
4. 机床操作方便简单。主轴的起动、停止和工作台快速移动的开启，都有明显的按钮。工作台进给可以由手柄操纵，其进给方向和操作手柄所指的方向一致，也可机动。主轴的转速和进给量用变速盘来选择。
3.主要参数
| 产品主要参数 | 单位 | 指标 |
| 工作台尺寸 | mm | 1700*400 |
| 工作台T型槽个数 | 个 | 3 |
| 工作台T型槽宽度 | mm | 18 |
| 工作台T型槽间距 | mm | 70 |
| 工作台**大承重 | kg | 800 |
| 主轴端面至工作台面的距离 | mm | 130-515 |
| 行程 x向 （工作台纵向） 手动 | mm | 900 |
| 行程 x向 （工作台纵向） 机动 | mm | 880 |
| 行程 y向 （滑座横向） 手动 | mm | 315 |
| 行程 y向 （滑座横向） 机动 | mm | 300 |
| 行程 z向 （升降台垂向） 手动 | mm | 385 |
| 行程 z向 （升降台垂向） 机动 | mm | 365 |
| 切削进给速度 x向 （工作台纵向） | mm/min | 23.5-1180 |
| 切削进给速度 y向 （滑座横向） | mm/min | 23.5-1180 |
| 切削进给速度 z向 （升降台垂向） | mm/min | 8-394 |
| 快速移动速度 x向 （工作台纵向） | mm/min | 2300 |
| 快速移动速度 y向 （滑座横向） | mm/min | 2300 |
| 快速移动速度 z向 （升降台垂向） | mm/min | 770 |
| 主轴转速范围 | rpm/min | 30-1500 |
| 主轴转数级数 | 级 | 18 |
| 主轴**大回转度数 | 度 | ±45 |
| 主轴电机功率 | kw | 11 |
| 外形尺寸 | mm | 2560*2130*2290 |
| 整机重量 | kg | 4250 |
质量保证之工装设备

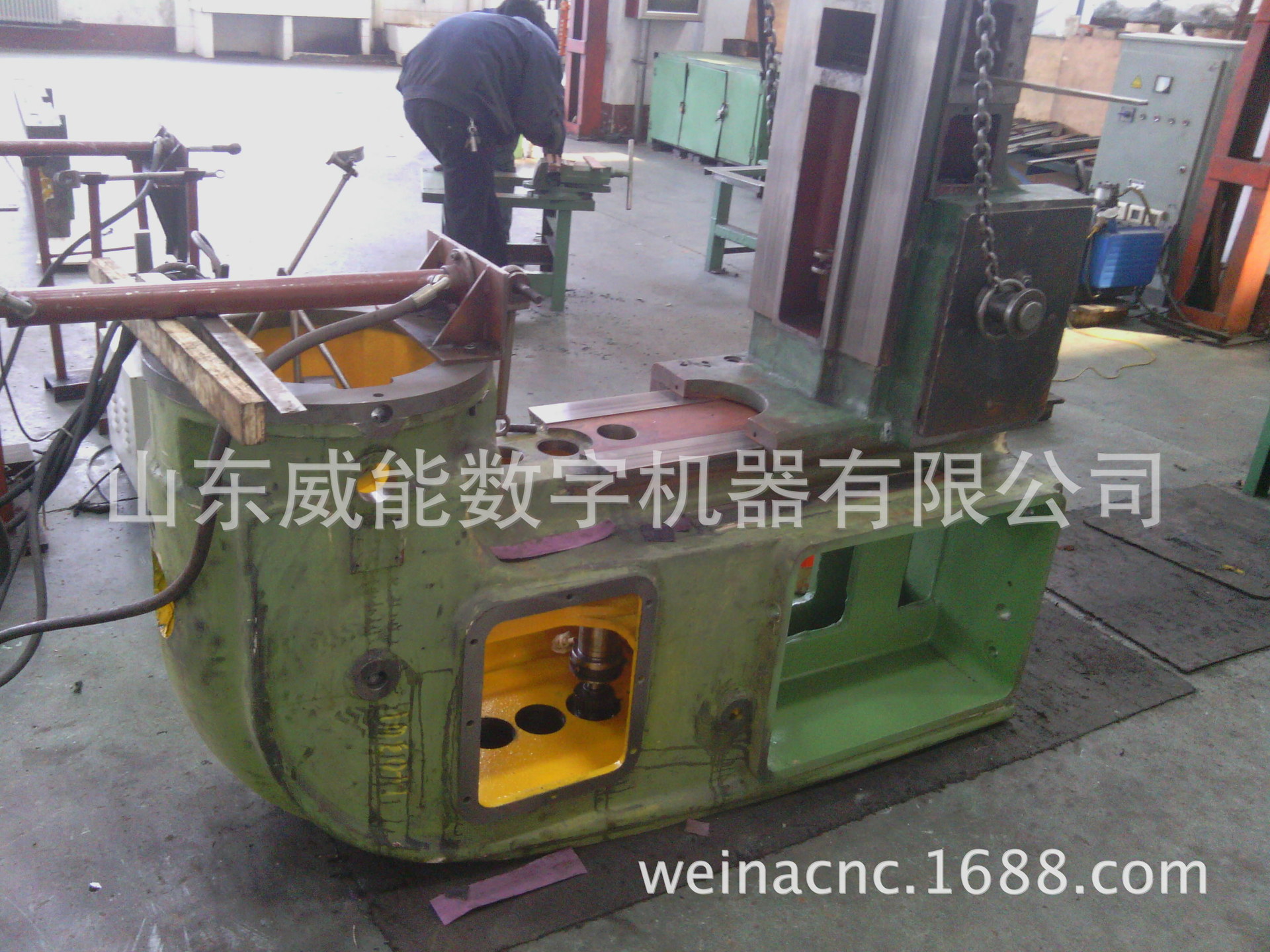

x5032x5040立柱专机镗

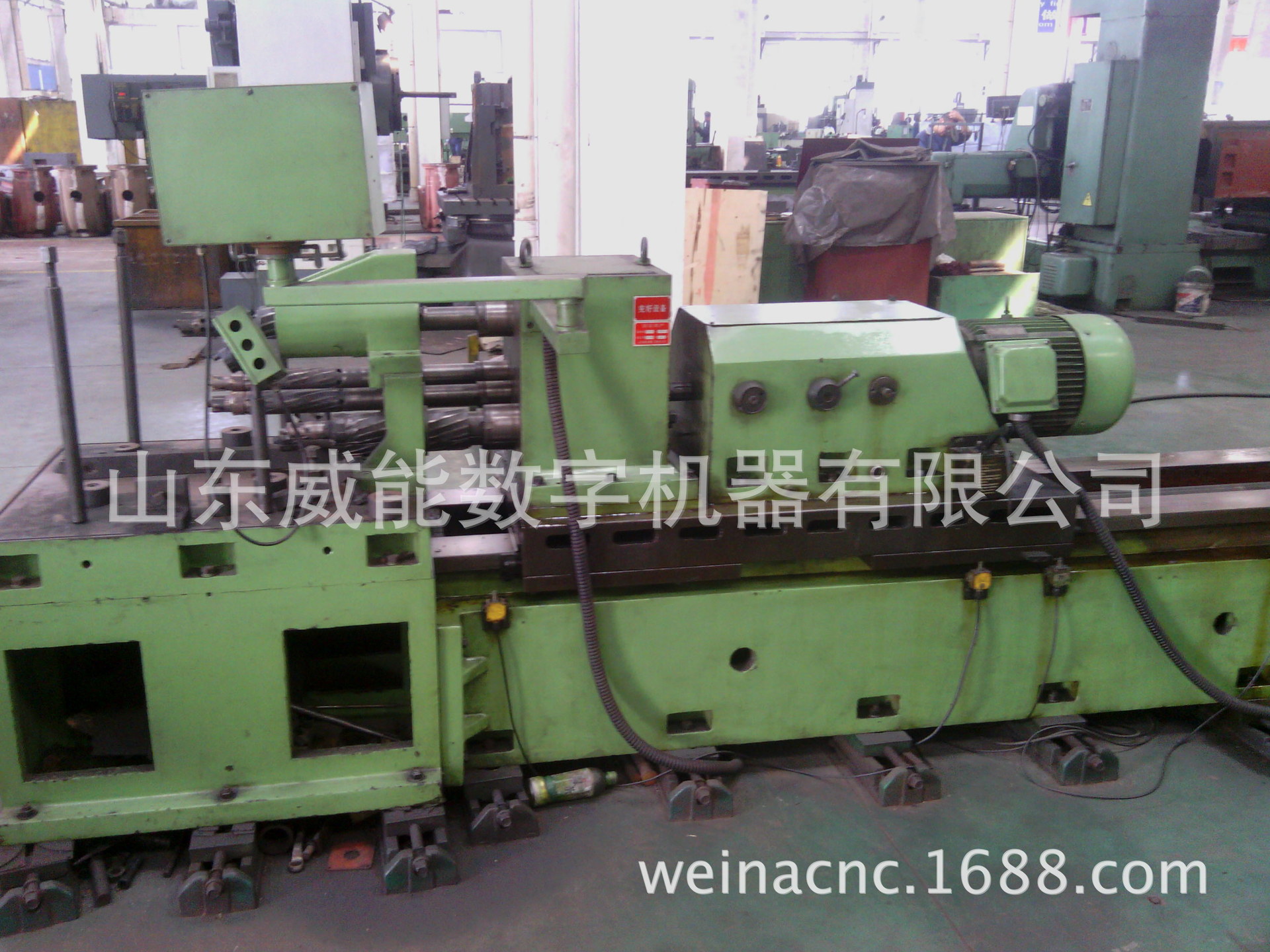

x5032x5040立柱主轴箱端面专用车

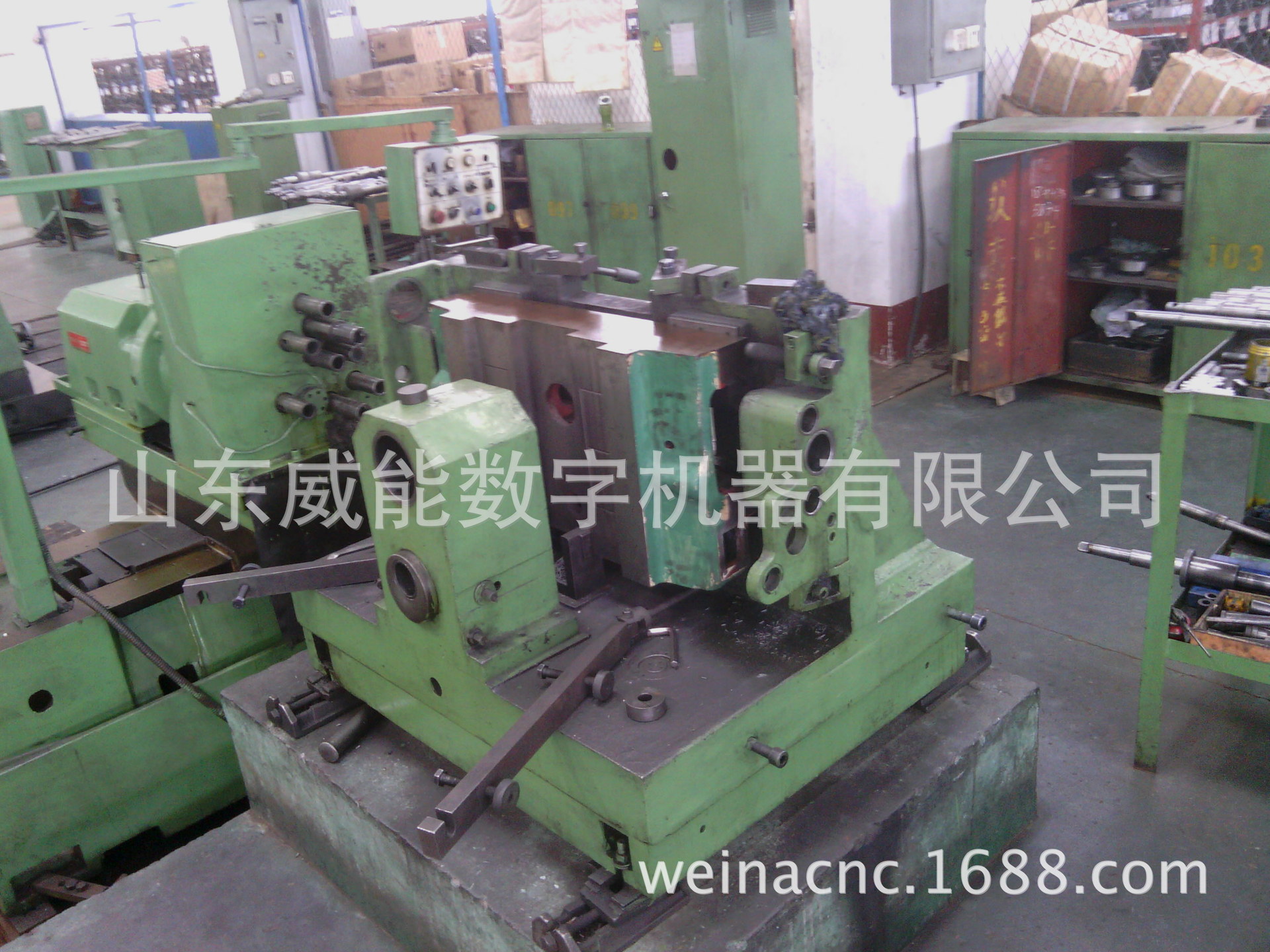

x5032x6132x5040x6140滑块专机镗

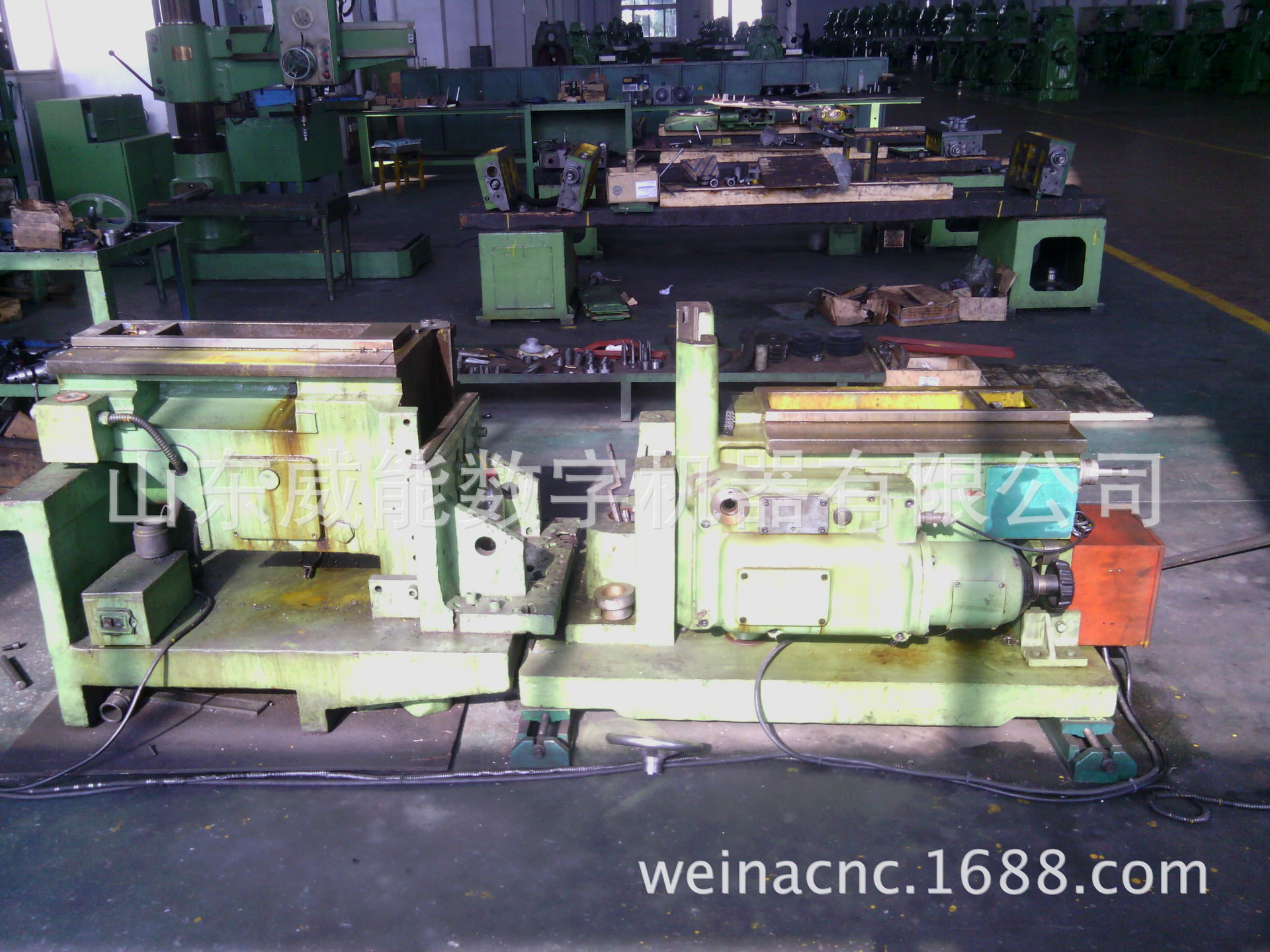

x5032x6132x5040x6140升降台精镗专机
x5032x6132滑块部装测试台

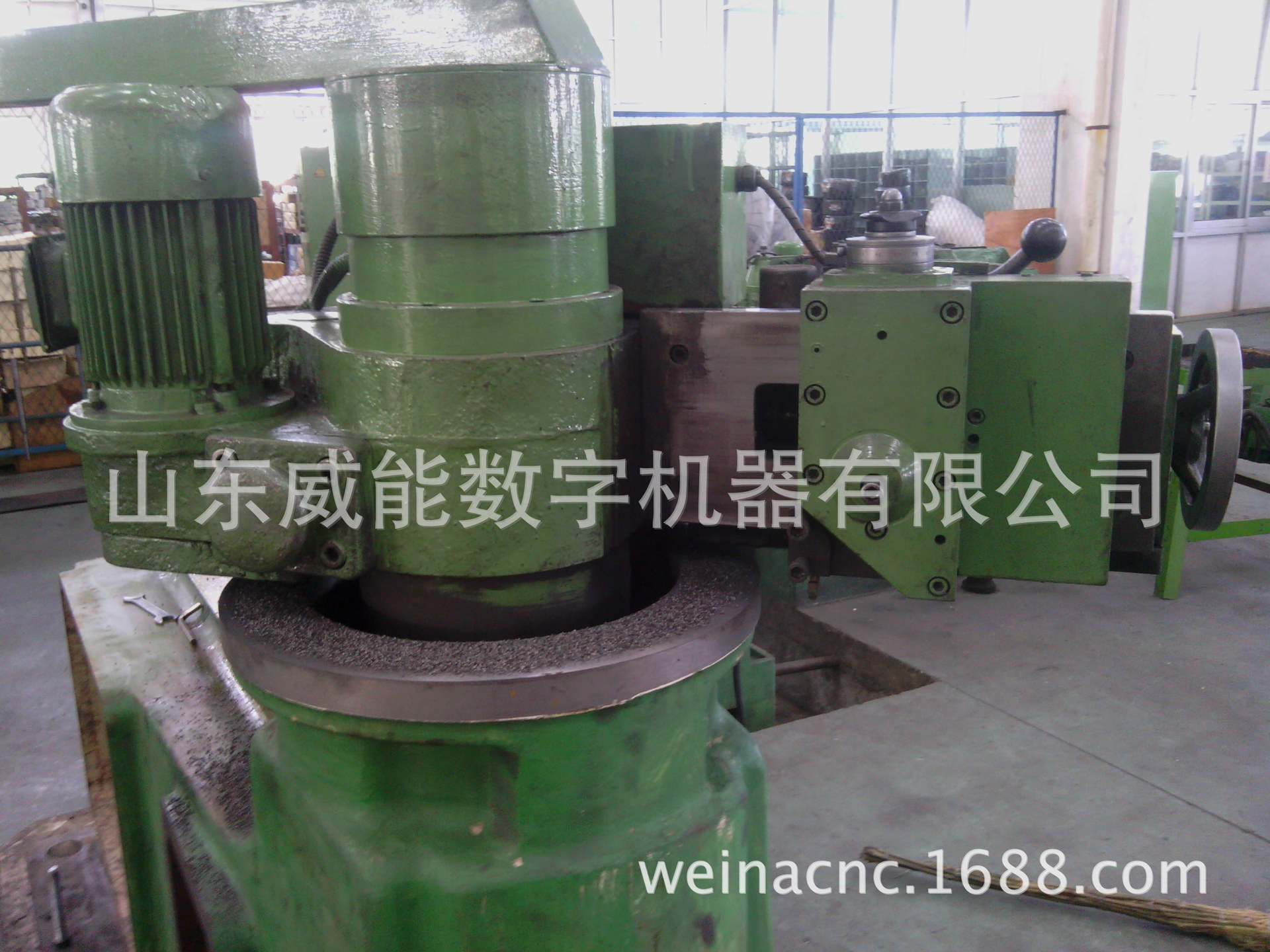

x5032x6132x5040x6140升降台液压研具
