| 控制形式 | 数控 |
|---|---|
| 类型 | 立式加工中心 |
| 产品类型 | 全新 |
| 认证 | CE |
| 主电机功率 | 18.5（kw） |
| 界面语言 | 中文 |
| 主轴转速范围 | 6000（rpm） |
| 定位精度 | 0.008/300 |
| 刀具数量 | 24 |
| 三轴行程(X*Y*Z) | 1600*900*680 |
| T型槽尺寸(宽*数量) | 5-22*165 |
| 动力类型 | 电动 |
| 售后服务 | 一年内保俢 |
| 运动方式 | 点位直线控制 |
| 产地 | 山东 |
| 控制方式 | 半闭环控制 |
| 类别 | 铣床 |
| 新旧程度 | 全新 |
| 重量 | 14500（kg） |
| 执行质量标准 | 行标 |
| 是否库存 | 否 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 品牌 | BUYES |
| 型号 | VT1690 |
| 主轴锥孔锥度 | BT50 |
| T型槽数目 | 5 |

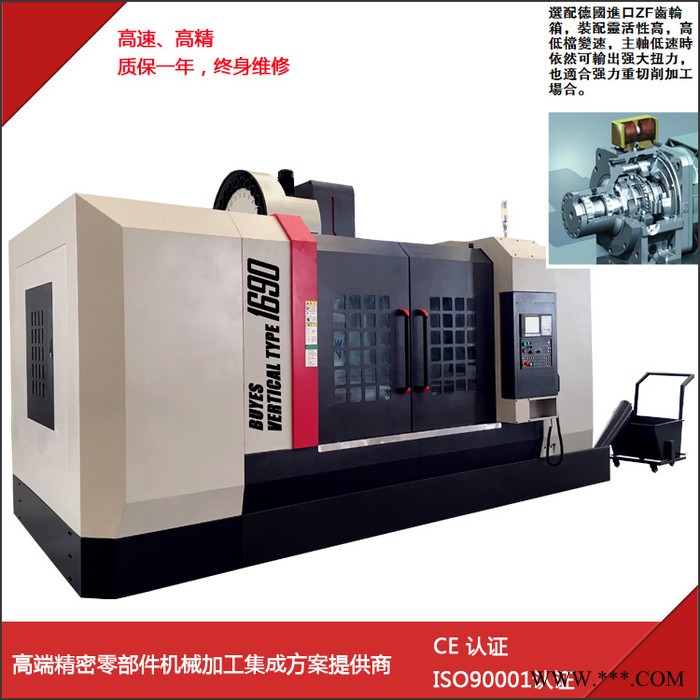

VT1690 重切削立式加工中心机
技术参数：
| 规格 | 单位 | VT1690 |
| 行程 | ||
| X轴 | mm | 1600 |
| Y轴 | mm | 900 |
| Z轴 | mm | 680 |
| 导轨类型 |
| 三硬 |
| 主轴鼻端至工作台面 | mm | 160/840 |
| 工作台 | ||
| 工作台面积 | mm | 900*1800 |
| 最大荷重 | kg | 1600 |
| T形槽 | mm | 5-22*165 |
| 主轴中心至立柱面 | mm | 950 |
| 主轴 | ||
| 刀具锥度 |
| BT50 |
| 转速 | rpm | 6000 |
| 主轴传动方式 |
| 皮带式（选：齿轮箱） |
| 功率 | Kw | 15-18.5 |
| 进给 | ||
| 快移（X/Y/Z） | m/min | 24/24/15 |
| 切削（X/Y/Z） | m/min | 1-10 |
| 自动换刀系统（ATC） | ||
| 刀库容量 |
| 24 |
| 刀具长度 | mm | 300 |
| 刀具重量 | kg | 18 |
| 精度 | ||
| 定位精度 | mm | 0.008/300 |
| 重复定位精度 | mm | 0.005/300 |
| 机床 | ||
| 所需气压 | Kgf/cm2 | 6 |
| 电源 | KVA | 30 |
| 占地面积（L*W*H） | mm | 4450*3395*2105 |
| 重量 | KG | 14500 |
标准配置：
数控系统：FANUC 圆盘式刀库 冷却系统 气动系统 照明系统
主轴锥孔清洁系统 自动润滑系统 防护间 不锈钢防护拉板 三色报警灯 固定垫铁
可选配置：
空调 第四轴转台 主轴中心出水 冷热交换器 冲屑气
产品细节：
◆立柱
主柱底部加宽设计，加强接触面，提升机台加工时之稳定性及抗震性
◆铸件
主结构铸件采用高品质米汉钠铸铁，经热处理消除内力，组织结构稳定，保持刚性、精度及高耐磨性能
◆线轨
三轴采用精密线轨，加大加长滑块设计可实现快速移动并支撑重负荷切削
◆主轴
主轴采用高扭力、不打滑之齿型皮带传动。主轴鼻端迷宫设计，配合气密装置，可彻底避免粉尘进入，延长主轴使用寿命
◆线轨 精密滚珠螺杆
三轴采用C3级精密滚珠螺杆，配合预拉设计，预先消除背隙及温升热变形，展现机台的定位精度及重复定位精度
主轴类型选择：

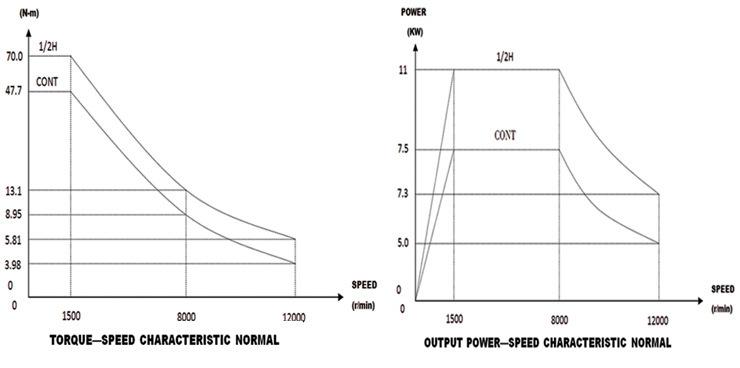

（1）皮带式主轴
采用高扭矩，不打滑的同步齿皮带连接；转速高，震动小，适合高速精加工以及表面光洁度要求高的模具件。

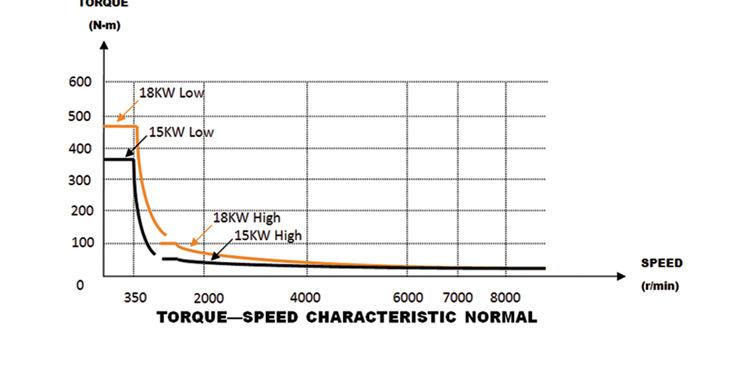

（2）齿轮式主轴
选配德国进口ZF齿轮箱，装配灵活性高，高低档变速，主轴低速时依然可输出强大扭力，也适合强力重切削加工场合。
（3）德国进口ZF齿轮箱
选配德国进口ZF齿轮箱，装配灵活性高，高低档变速，主轴低速时依然可输出强大扭力，也适合强力重切削加工场合。
生产现场：
