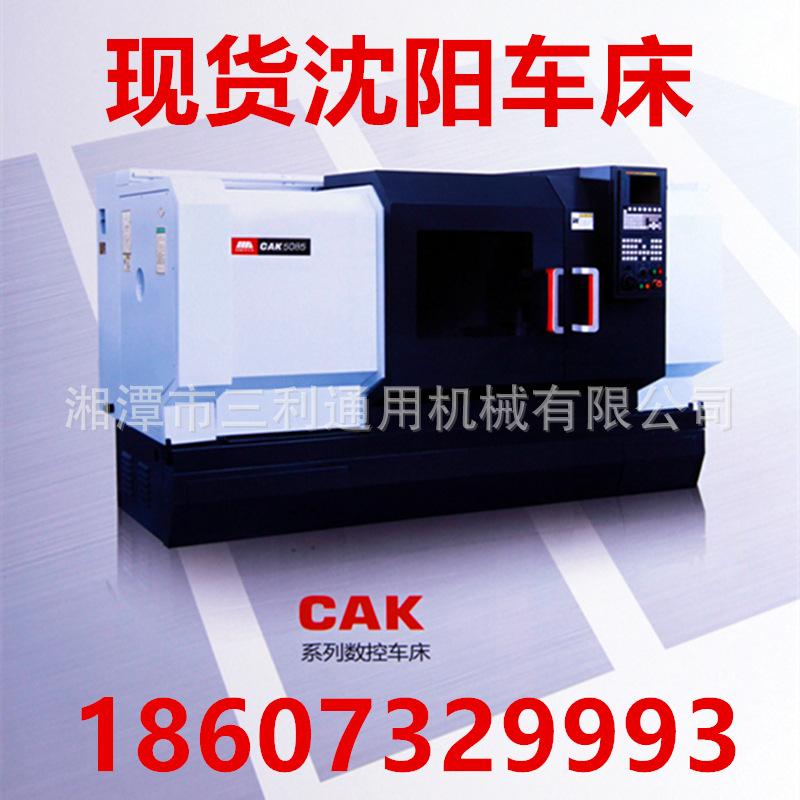

现货**沈阳机床CAK数控车床CAK5085j数控机床数控卧式车床
产品: 浏览次数:820现货**沈阳机床CAK数控车床CAK5085j数控机床数控卧式车床
类型: 普通车床
控制形式: 数控
单价: 98800.00元/台
最小起订量: 1 台
供货总量: 19 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-08-19 21:05

详细信息
类型 普通车床
控制形式 数控
主电机功率 8(kw)
外形尺寸 2470X1400X1600(mm)
加工精度 高精度
最大加工长度 1000(mm)
最大加工直径 500(mm)
最大回转直径 500(立四)360(立六)(mm)
主轴转速级数 12
主轴通孔直径 53(mm)
安装形式 落地式
布局形式 卧式
适用行业 通用
动力类型 电动
适用范围 通用
产品类型 全新
是否库存
售后服务 保修一年,全国联保
品牌 沈阳机床
型号 CAK50j

现货**沈阳机床CAK数控车床CAK5085j数控机床

undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined

沈阳CAK50j数控车床是通用性较好的一款数控车床,敬请用户在选购时根据工件的具体要求确定机床型号、参数,如有疑问欢迎点击在线客服进行咨询。购买沈阳CAK50j数控车床,您将充分享受湘潭市三利通用机械提供的选型指导、技术指导、维护维修等**服务。

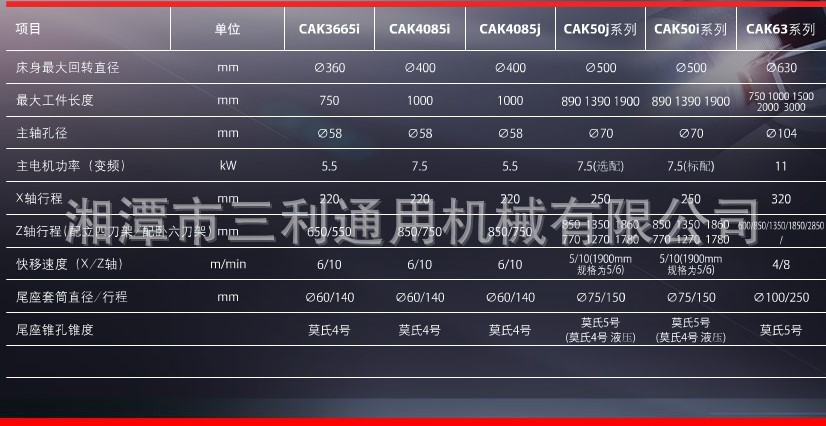

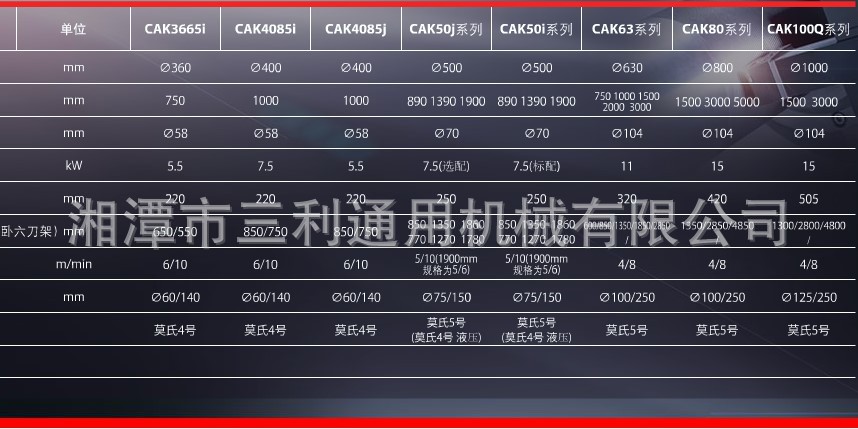

项目单位CAK50j备注
采用数控系统 GSK980TDb、SINUMERIK 808D,SINUMERIK 828D,FANUC、华中HNC-21TD、DASEN-3i
床身上**大回转直径mm500
**大工件长度mm1000
**大切削直径mm500/立四、360/卧六
**大切削长度mm2400/立四、2200/卧六
滑板上**大切削直径mm360
主轴端部型号 A6,A8
主轴前端锥孔锥度 莫氏圆锥5.5号
主轴孔径mm53/80
主轴转速范围r/minⅠ150~520Ⅱ440~1153Ⅲ770~2000(手动卡盘**高1600);
200~2400;
80:200~2000
主轴转速级数 53:手动Ⅲ档+变频
80:无级 12
主电机额定输出功率kW5.5,7.5
主电机额定扭矩N.m52,72
主电机基准频率Hz33
中心高(距地面)mm1070
X轴快移速度m/min6
Z轴快移速度m/min10
X轴行程mm220立四
Z轴行程mm850立四
X轴**小设定单位mm0.001
Z轴**小设定单位mm0.001
尾座套筒直径mm60
尾座套筒行程mm140
尾座套筒锥孔锥度 莫氏4号
刀架形式 四工位,六工位
刀方尺寸mm□20×20
机床外形尺寸
(全封闭)(长宽高)mm2470X1400X1600




undefined
undefined
undefined

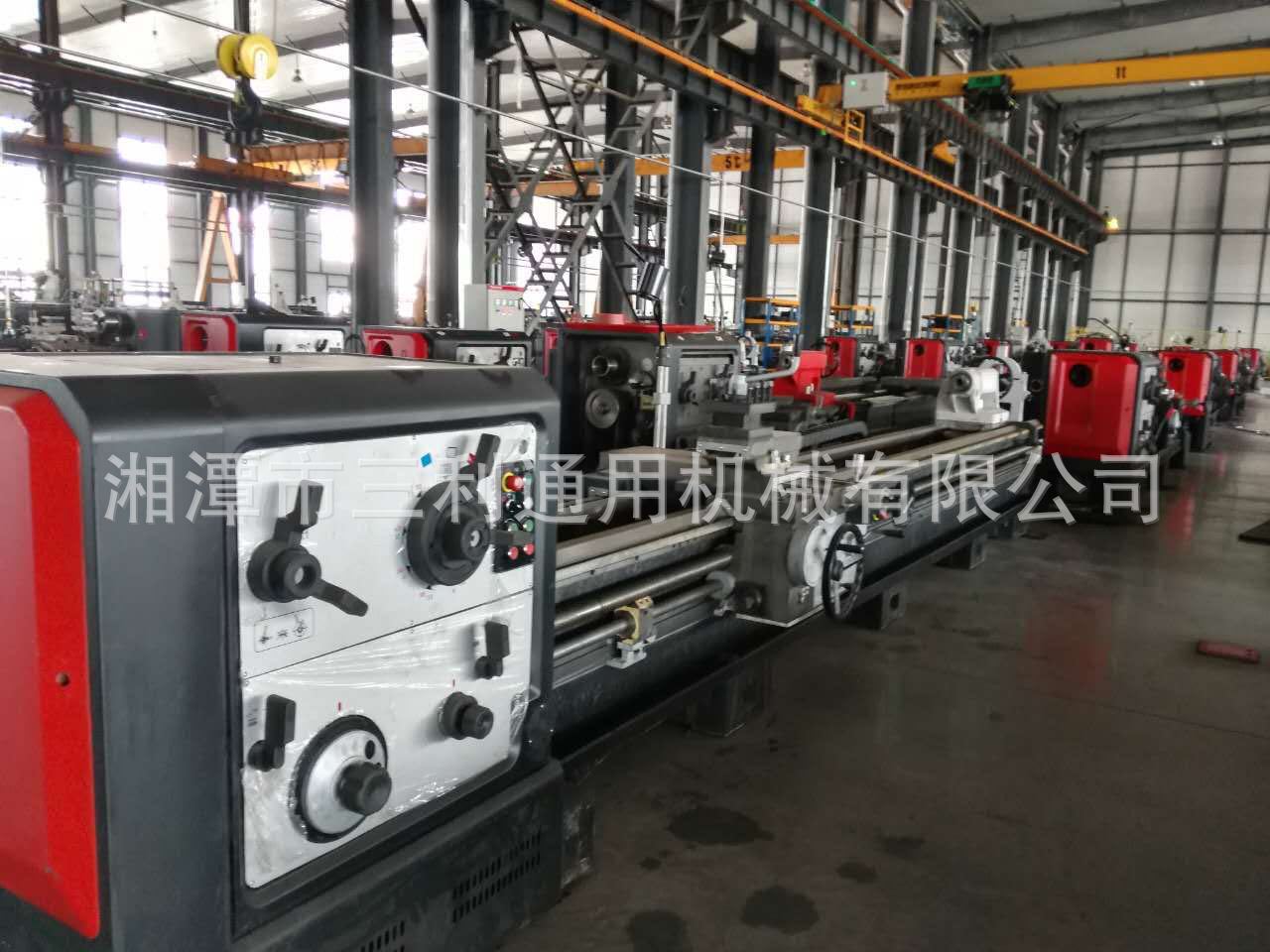

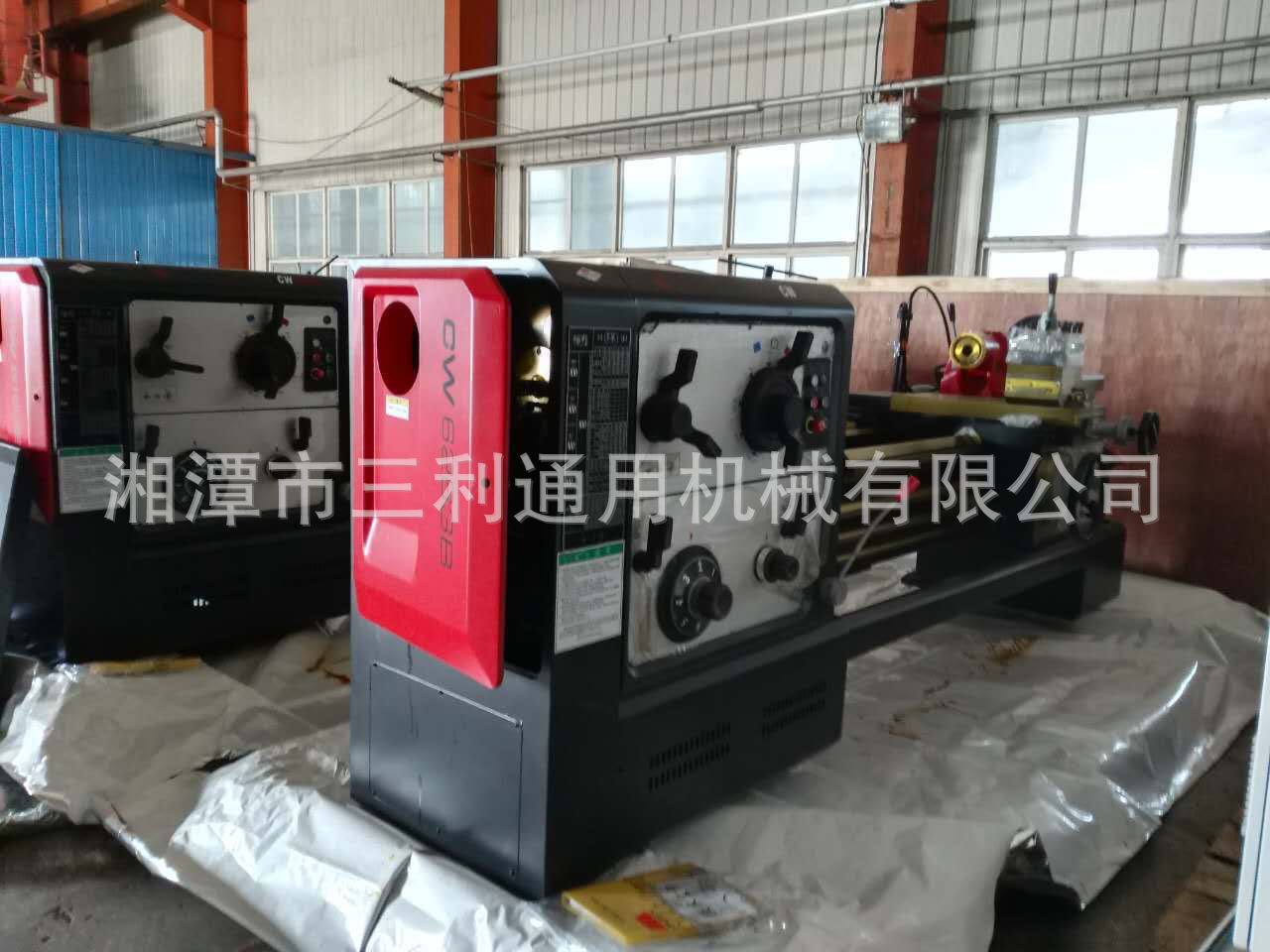

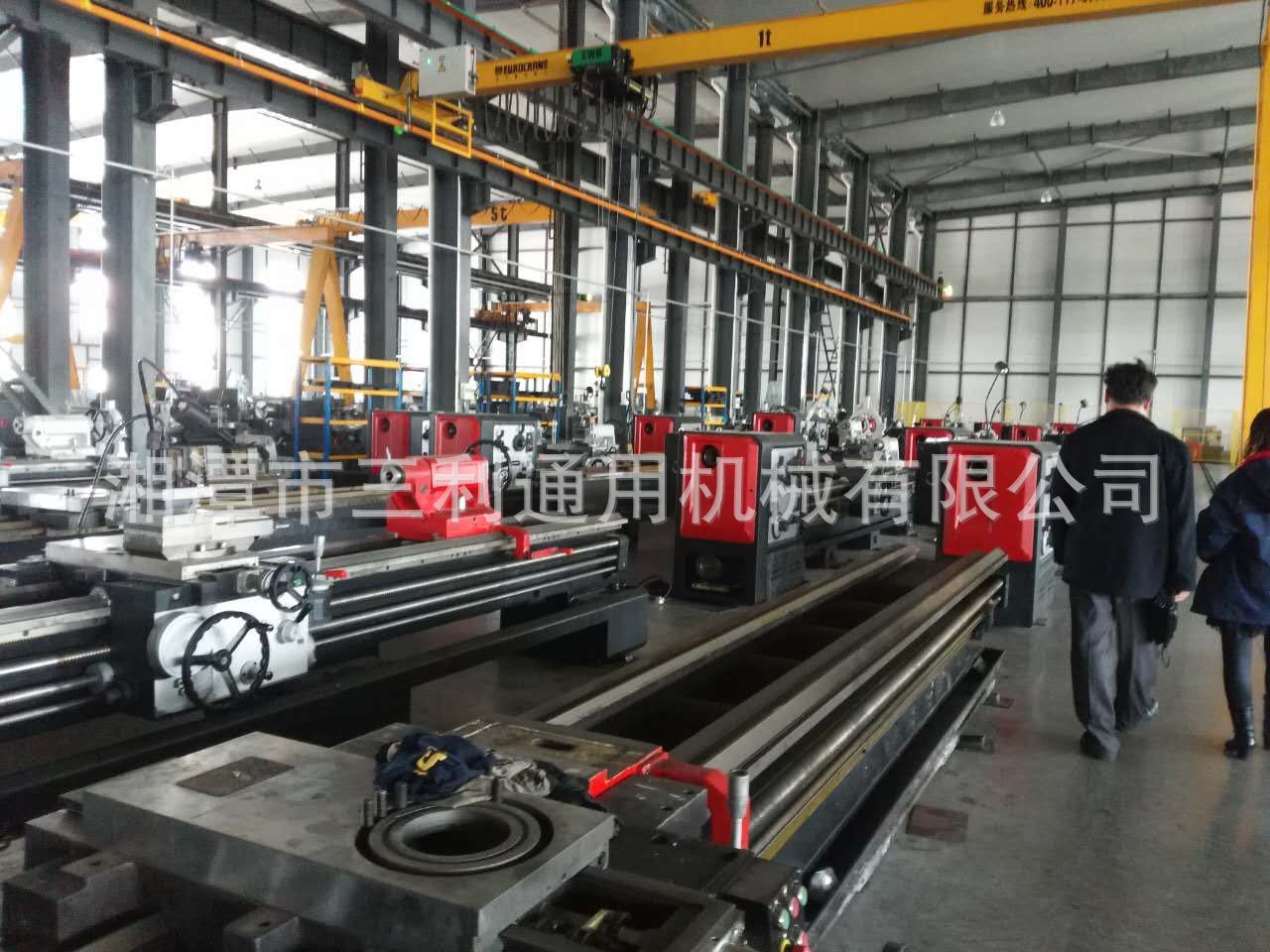

车间装车实拍:

undefined
undefined
undefined

undefined
undefined
undefined
undefined
undefined




1、床身
    沈阳CAK4085数控车床采用水平床身,床身导轨采用山形-平面组合导轨形式并中频淬火,淬硬层达2mm,硬度达HRC52。




2、主传动系统
    沈阳CAK4085数控车床有手动变档和单主轴结构床头,主轴轴承都选用高精密主轴轴承。主轴箱设计时考虑到**小热变形,采用散热措施及相应的减少主轴热变形的措施,经精心装配,主轴具有温升低,热变形小,精度高的特点,使主轴长期工作时能保持主轴轴线的相对稳定。




3、卡盘
    沈阳CAK4085数控车床标准配置为手动卡盘K11 250C/A16,大孔径主轴机床标准配置为手动卡盘K11250。可根据用户要求来选配台湾产10"液压卡盘及相应的卡盘液压油缸**大使用油压为3.5MPa。




4、进给系统
    沈阳CAK4085数控车床横向进给、纵向进给是采用伺服电机通过一个弹性联轴器与滚珠丝杠连接。
滚珠丝杠支承形式采用一端固定一端支承的形式,这种支承方式可使得丝杠在工作过程中由于温度升高而引起丝杠伸长,能自由延伸而不致产生纵向弯曲。
    为了补偿因工作温度升高而引起丝杠伸长,保证丝杠使用时的定位精度和滚珠丝杠的系统刚性,丝杠采用螺母进行预拉伸负荷。

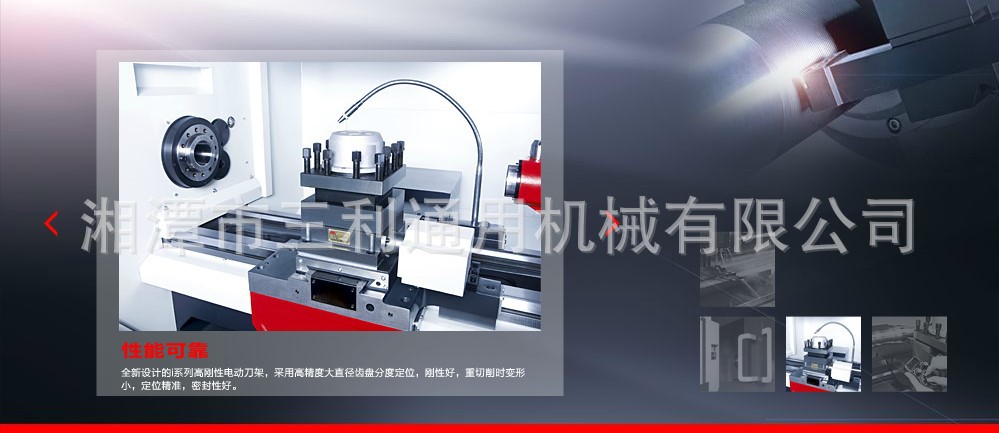

5、刀架
    沈阳CAK4085数控车床标准配置刀架为SLD-90立式四工位刀架,该刀架采用编码器控制,具有刚性好,重复定位精度高,转位时间短,重切削时变形小等特点。也可以根据用户的需求选配卧式六工位刀架。




6、尾座
    沈阳CAK4085数控车床标准配置为手动尾座。手动尾座即与普通车床相同,依据偏心原理锁紧在床身上,用手摇手轮使丝杆带动尾座主轴前进、后退。尾座体移动是手动进行的,首先将尾座体卡紧装置松开,将尾座移至所需位置,然后锁紧尾座体。也可以根据用户的需求选配液压尾座。




7、防护及冷却
    沈阳CAK4085数控车床采用全封闭防护形式,适合不同的加工环境,操作安全,排屑方便、流畅。冷却采用的冷却泵流量大、扬程高,工件和刀具都能够得到充分的冷却,保证工件的加工精度,提高刀具的使用寿命。




8、电气系统
    沈阳CAK4085数控车床的CNC数控系统采用980TDb等数控系统,所选数控系统能适应高效率、高速、高精度的机械加工,且具有操作方便、功能齐全、可靠性高等优点。沈阳CAK4085数控车床的机床电气设计符合GB-5226.1电气标准要求。电路的动力回路均有过流、短路保护措施,机床相关动作都有相应的互锁,以保障设备和人身安全。电气系统具有自诊断功能,操作及维修人员可根据诊断信息随时观察到机床各部分的运行状态。
主要电气元件选用国内知名品牌的产品,从而确保机床的安全性、可靠性。
电气柜采用全封闭形式,采取了防尘降温措施,并在电气柜内预留一定空间以便于扩展功能。




9、安全保护
    沈阳CAK4085数控车床具有防护罩防护,并考虑多项安全保护措施,如:电控柜安全装置,安全操作门,确保机械及人身之安全,符合ISO9000认证标准。当机床遇到外部突然断电或自身故障时,由于控制电路的特殊设计,机床可动进给轴,冷却电机等如已在“启动”状态的,将进入“停止”状态;如已在“停止”状态的则不可自行进入启动状态,确保了机床的安全。另外由于机床计算机内的控制程序是“固化”在芯片中的,而零件加工程序是由电池供电保护的,所以,意外断电或故障时,不会丢失计算机内存储的程序。沈阳CAK4085数控车床配置的紧急停止按钮,可防止各种突发故障给机床造成损坏。由于软件的合理设计,报警可通过显示器显示文字及报**;机床根据情况将报警的处理方式分为三类:对紧急报警实行“急停”;对一般报警实行“进给保持”;对操作错误进行“提示”。



本车床功率大,刚性强、主轴调速范围广,适用于强力或高速切削,可以车削端面、外圆、内孔以及公制、英制、模数、径节各种螺纹,并可承担钻孔,套料、镗孔等工艺。主轴的制动及正反转变向是液压控制,刹车灵敏可靠,可用按钮不停车变换一级速度。床头箱内用压力油强制润滑,主轴转速范围具有数种,供用户选择。
溜板箱内有安全机构,可防止车床因过载而损坏。上刀架可以机动车削短的锥体,纵向进给与上刀架进给的复合运动可机动车削长的锥体,床身导轨经表面淬火,以提高导轨的寿命,车床的操纵手柄集中,使用方便灵活。
视频看机床请加微信:18607329993

现货CW6280B,CW61100B,CW61125B车床价格:

1.5米为6.8-8.8万  【现场实物试车试工件,包运费】

3米为9.8-11.8万   【现场实物试车试工件,包运费】

5米为12.8-13.8万  【现场实物试车试工件,包运费】

8米为16.8-19.8万  【现场实物试车试工件,包运费】

10米为19.8-22.8万 【现场实物试车试工件,包运费】



为感谢新老客户朋友的支持~如果您能够现款提货,我们可以在价格上给予5%的优惠待遇,如果您的定货量比较大的话,在价格方面我们主动再为给您下调3%~
我们厂在**的家乡湘潭市,现货在湖南科技大学旁,欢迎广大客户过来做客!
