| 产地 | 广东 |
|---|---|
| 执行标准 | 国标 |
| 布局形式 | 数控机床高速卧式加工中心 |
| 品牌 | 其它 |
| 型号 | CTW-400 |

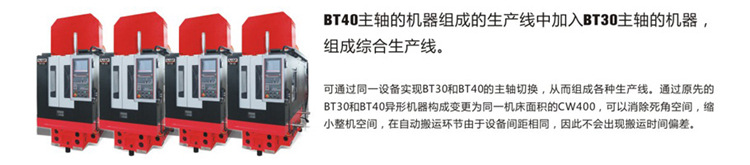

顺应节省空间时代要求的高速卧式加工中心CW400
l 具有高刚性、高精度、高速度、高效率、高可靠性、大扭矩等特点。
l 机型更加小型化，节约成本和占地面积。
l 高负载能力数控转台实现高速移动。
l 多种便利操作功能的设计
l 高刚性
底座、立柱横梁、工作台等均采用高强度铸铁材料，造型为树脂砂工艺，提高大件和整机的刚度和稳定性，有效抑制了切削力引起的机床变形和振动。
l 高速主轴
采用BT30 20000rpm直结式主轴，主轴轴承采用P4级主轴专用轴承，动平衡等级为G0.4，提高了主轴的使用寿命及可靠性，低速时提供大扭矩，高速时提供大功率。
l 刀库ATC
采用伞型刀库，24把刀具储存容量，具有换刀速度快、过程简单可靠的特点。
l 拖动系统
X、Y、Z轴导轨副采用滚动直线导轨，伺服电机经弹性联轴器与高精度滚珠丝杠直联，提高机床的精度和精度稳定性。

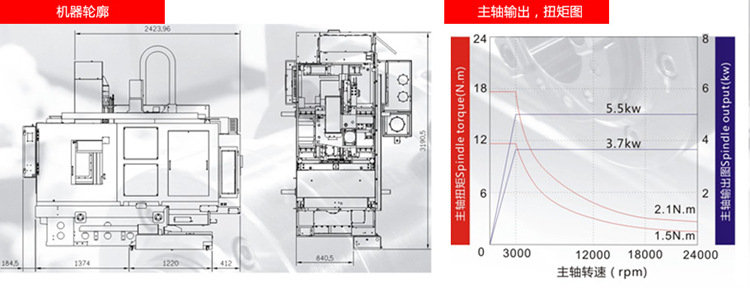

规格参数
| 型号 | 卧加CTW-400 |
| 工作台面积 | 400×400mm |
| T型槽（槽数*宽度） | 5×24×80mm |
| 工作台最大负荷 | 500kg |
| 三轴行程（X/Y/Z）3 | 500/500/500mm |
| 主轴中心至工作台面距离 | 200-900mm |
| 主轴端面至工作台中心距离 | 100mm |
| 主轴端孔斜度 | BT30 |
| 最高主轴转速 | 20000rpm |
| 驱动结构 | 直结Direct |
| 切削进给 | 15m/min |
| 快移速度（X/Y/Z） | 60/60/60m/min |
| 刀把形式 | BT30 |
| 刀具储存容量 | 24Tools |
| 主轴驱动马达 | 5.5kw |
| 驱动马达X，Y，Z轴 | 2.9×2.9×1.8kw |
| 占地面积 | 1236×3190×2708mm |
| 机械净重 | 5200kg |
| 定位精度 | ±0.005mm |
| 重复精度 | ±0.003mm |
| 电力需求 | 21KVA |
| 空压需求 | 6-8Kgf/c㎡
|
配备表
| 型号 | 卧加CTW-400 |
| CATO C80系统 | ● |
| 20000rpm,BT30,直结式 | ● |
| 伺服式24把 | ● |
| 电控箱热交换系统 | ● |
| LED工作灯 | ● |
| 便携手动脉动发生器 | ● |
| LED三色警示灯 | ● |
| 自动注油器 | ● |
| 全封闭式防护罩 | ● |
| 刚性攻牙 | ● |
| 喷嘴切削液供给装置 | ● |
| 吹风装置 | ● |
| 工具及工具箱 | ● |
| 技术手册 | ● |
| 虎钳4’’ | ▲ |
| 压板M12 | ▲ |
| BT30刀柄 | ▲ |
| 嗦咀 | ▲ |
| 锁刀座 | ▲ |
| 工作清洁喷枪 | ▲ |
| 主轴温度控制器 | ▲ |
| 电控箱空调系统 | ▲ |
| 切削液温度控制器 | ▲ |
| 油雾收集系统 | ▲ |
| 排屑器 | ▲ |
| 第四轴、第五轴4 | ▲ |
| 电源稳压器 | ▲ |
| 自动对刀仪 | ▲ |
| 空气过滤装置 | ▲ |
| 主轴中心出水 | ▲ |
注：“●”为标配，“-”为不配，“▲”为选配
