| 产地 | 山东 |
|---|---|
| 动力类型 | 电动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 15 |
| 执行质量标准 | 国标 |
| 品牌 | 协鸿机床 |
| 型号 | CK61100 |
| 加工定制 | 是 |

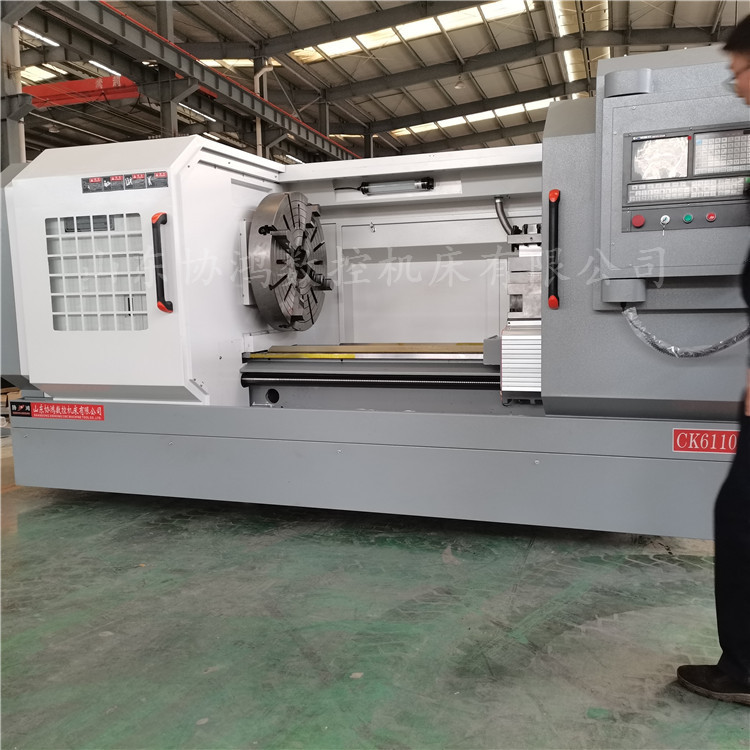

本公司供应协鸿机床CK61100协鸿机床 CK61100 是 卧式 高精度 电动，质量保证，欢迎咨询洽谈。
| 项目 | 机床规格及主要技术参数 | 备注 | ||
| 系统 | 数控系统 | 广数980TDC | 标配 | |
| 工作 范围 | 床身回转直径 | Φ1000mm | 标配 | |
| 滑板上车削直径 | Φ660mm | 标配 | ||
| 加工长度 | 1500//3000/6000mm | 标配 | ||
| 导轨宽度 | 600mm | 标配 | ||
| 主轴 | 主轴轴端 | C-11 | 标配 |
| 主轴孔前端锥度 | 公制φ140 1:20 | 标配 | |
| 主轴通孔直径 | φ105mm | 标配 | |
| 主轴调速范围 | 18-600 r/min（四档机械变速，变频无极调速） | 标配 | |
| 主轴电机 | 15 Kw | 标配 | |
| 坐标轴 | 横向（X轴）行程 | 530mm | 标配 |
| 纵向（Z轴）行程 | 1650/3100/6100mm | 标配 | |
| X轴伺服单元 | (15N.m. 2000r/min) | 标配 | |
| Z轴伺服单元 | (22N.m. 2000r/min) | 标配 | |
| X轴进给速度 | 4m/min | 标配 | |
| Z轴进给速度 | 5m/min | 标配 | |
| 滚珠丝杆直径*螺距 | X向：32*05 Z向：50*10 | 标配 | |
| 重复定位精度 | X轴±0.005mm,、Z±0.005mm | 标配 | |
| 回转 刀架 | 刀架型式 | 国产电动回转刀架 | 标配 |
| 刀座数量 | 四工位 | 标配 | |
| 外径、端面刀柄规格 | 40mmX40mm | 标配 | |
| 刀架重复定位精度 | 0.008mm |
| |
| 夹紧 装置 | 手动卡盘 | K11-800/C11三爪自手动卡盘 | 标配 |
| 尾座 | 尾座套筒直径 | φ100mm |
|
| 套行程 | 250mm | 标配 | |
| 套锥度 | MT6 | 标配 | |
| 冷却 | 冷却水泵 | AB-25；125W(三相电泵) | 标配 |
| 自动润滑装置 | HR3型电动润滑泵泵（上海沪润） | 标配 | |
| 传动 部件 | 主轴轴承 | 国产高精度轴承（新哈） | 标配 |
| 滚珠丝杠 | 国产高精度滚珠丝杠（北方岐山） | 标配 | |
| 丝杠轴承 | 国产高精度丝杆轴承（NSK） | 标配 | |
| 硬轨 |
| 标配 | |
| 随机 资料 | 装箱清单 | 一份 | 标配 |
| 合格证明书 | 一本（精度检测表） | 标配 | |
| 机械说明书 | 一本 | 标配 | |
| 电器说明书 | 一本（电器原理图） | 标配 | |
| 操作说明书 | 一本 | 标配 |
| 其它 | 机床总电容量 | 18kW | 标配 |
| 电器 | 宇海 |
| |
| 机床净重(约) | 6000/8500/13500 kg | 标配 | |
| 机床外形尺寸 | 4750/5500/8500mm×1800mm×1900mm | 标配
|
