床身回转直径 | Φ300mm |
---|---|
拖板回转直径 | Φ100mm |
切削直径 | Φ300 |
加工长度 | 320mm |
产地 | 山东 |
动力类型 | 电动 |
加工精度 | 高精度 |
类别 | 卧式 |
主电机功率 | 3 |
执行质量标准 | 国标 |
品牌 | 协鸿机床 |

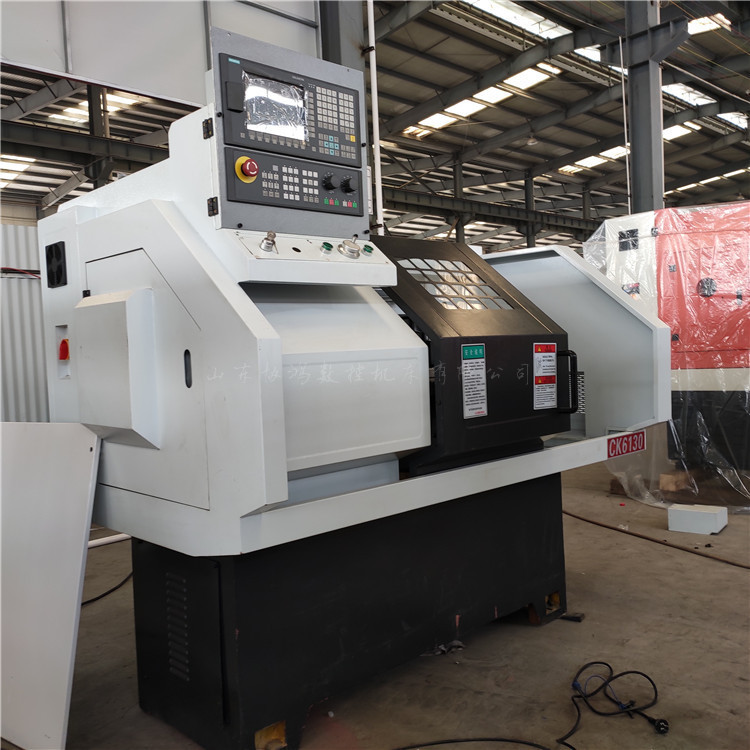

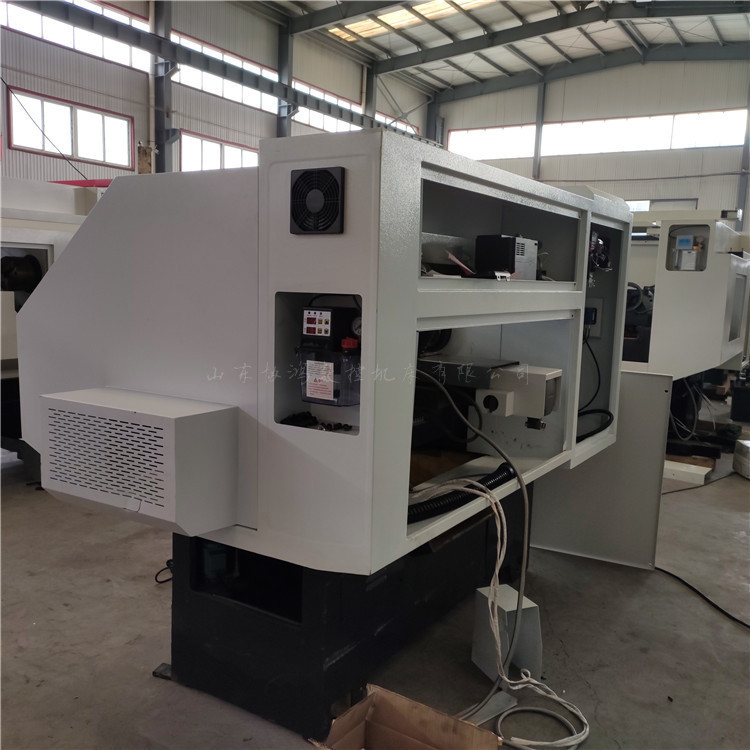

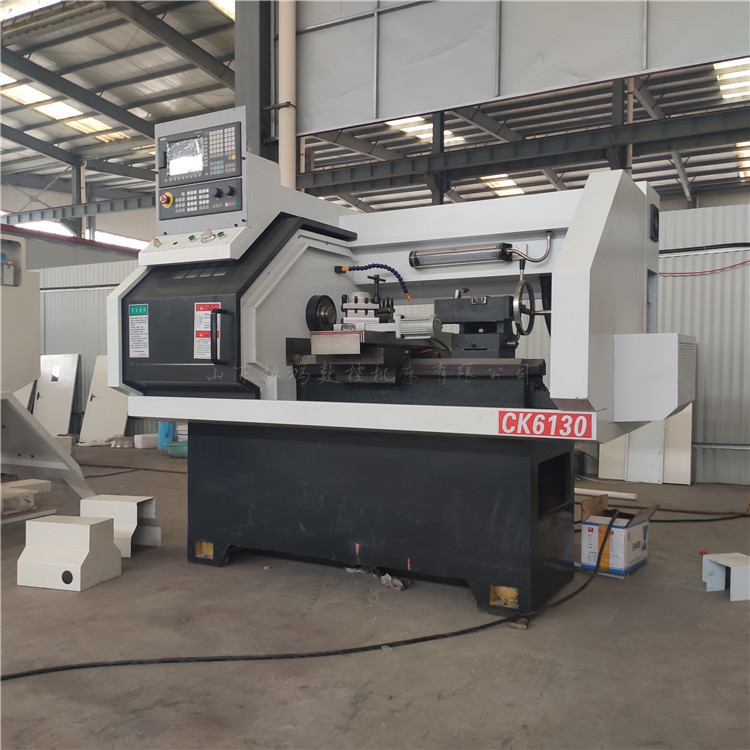

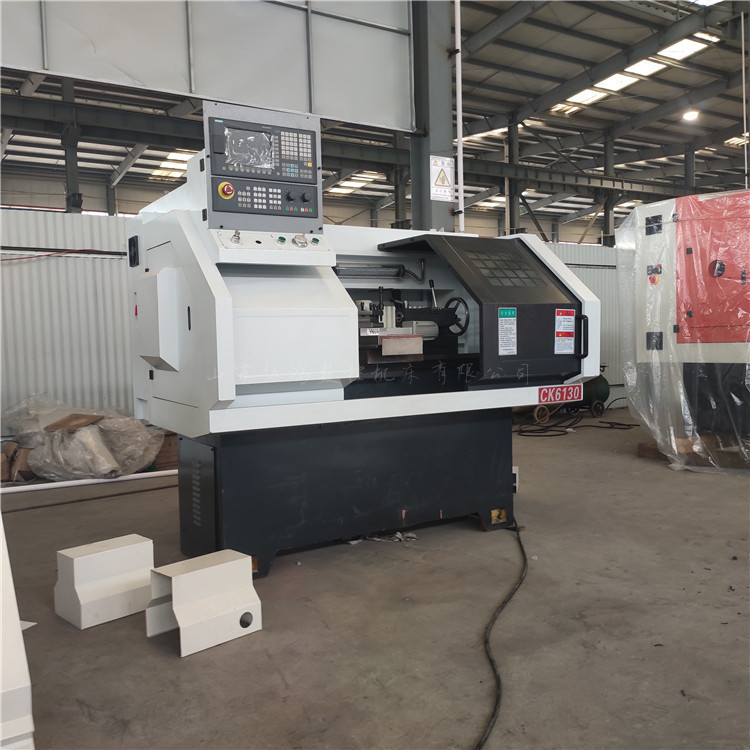

型号 | CK6130 |
加工定制 | 是 |
1本厂所有商品网上标价均为参考价,请买家拍单前与客服电话联系咨询,以电话报价为准。
2本产品包含运费
3因产品批次、具体型号不同,故产品图片仅供参考,详情可与客服联系
望买家配合,谢谢合作!
销售咨询电话:13256375002
主要技术参数
| ||||
技术参数 | 类别 | 型号 | 单位 | 参 数 |
加工能力 | 床身回转直径 | mm | Φ300 | |
拖板回转直径 | mm | Φ100 | ||
切削直径 | mm | Φ300 | ||
加工长度 | mm | 320 | ||
行程 | X/Z轴行程 | mm | 280/320 | |
X/Z 轴位移单位 | mm | 0.001 | ||
主轴 | 主轴通孔直径 | mm | Ф48 | |
拉管通孔直径 | mm | Φ40 | ||
主轴内孔锥度 | 40° |
| ||
主轴级数 | 无级 |
| ||
主轴极限转速 | rpm | 150-2200 | ||
工件夹紧方式 | 气动活灵式夹头夹紧 |
| ||
主电机功率(变频) | kW | 3 | ||
变频器 | kW | 5.5 | ||
进给刀架 | X/Z轴 | N.m | 伺服4/4(选配步进12/12) | |
X/Z轴快移速度 | m/min | 5/10 | ||
刀架型式 | 4工位电动刀架 |
| ||
刀杆尺寸 | mm | 16×16 | ||
刀架重复定位精度 | mm | ≤0.004 | ||
尾座 | 尾座型式 | 有 |
| |
尾座套筒直径 | mm | Φ52 | ||
尾座套筒行程 | mm | 90 | ||
尾座锥孔 | 莫氏4# |
| ||
其他 | 机床净重 | kg | 1000 | |
机床外型尺寸(长×宽×高) | mm | 1480×800×1600 | ||
电力需求(功率/电流) | kW/A | 8kW/15A | ||
标准配置 | 序 | 名称 | 数量 | 标准配置 |
号 | ||||
1 | 数控系统 | 1/台 | 广数GSK928/伺服 | |
2 | 卡盘 | 1/台 | 无 | |
3 | 尾座 | 1/台 | 手动尾座 | |
4 | X向滚珠丝杠 | 1/台 | 国产 | |
5 | Z向滚珠丝杠 | 1/台 | 国产 | |
6 | 电动刀架 | 1/台 | LD4B-CK0625 | |
7 | X、Z向丝杠轴承 | 各1套/台 | 国产 | |
8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
9 | 主 轴 轴 承 | 1套/台 | 国产P5级 | |
10 | 机身铸造 | 1/台 | 采用优质树脂砂铸造 | |
11 | 主轴总成 | 1套/台 | 装配式主轴 | |
12 | 油 漆 | 1套/台 | 颜色可根据客户要求进行配置,未特殊要求的按我司标准颜色配置 | |
13 | 润 滑 | 1套/台 | 国产电动润滑油泵,润滑油路安装完毕 | |
14 | 附件 | 各1套/台 | 卡盘连接盘,夹头,夹紧气缸 |
