首页 > 供应产品 > 厂家直供 重型数控车床CK61100 整体床身 床身导轨宽度600

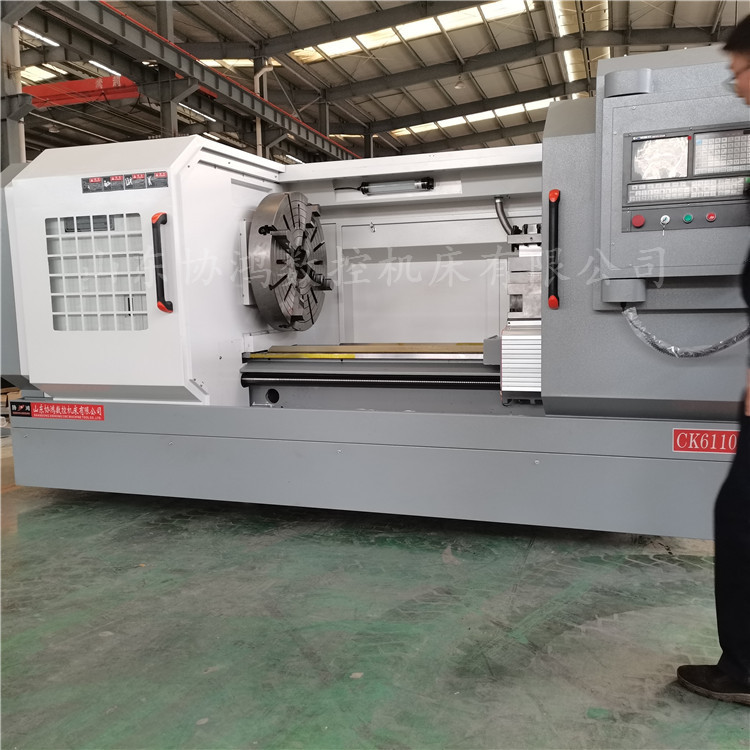

厂家直供 重型数控车床CK61100 整体床身 床身导轨宽度600
产品: 浏览次数:873厂家直供 重型数控车床CK61100 整体床身 床身导轨宽度600
品牌: 协鸿机床
产地: 山东
动力类型: 电动
单价: 124000.00元/台
最小起订量: 1 台
供货总量: 999 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-08-19 19:50

详细信息
产地 山东
动力类型 电动
加工精度 高精度
类别 卧式
主电机功率 15
执行质量标准 国标
品牌 协鸿机床
型号 CK61100
加工定制



项目

机床规格及主要技术参数

备注

系统

数控系统

广数980TDC

标配

工作

范围

床身回转直径

Φ1000mm

标配

滑板上车削直径

Φ660mm

标配

加工长度

1500

标配

导轨宽度

600mm

标配













主轴

主轴轴端

d-11

标配

主轴孔前端锥度

公制φ140   1:20

标配

主轴通孔直径

φ105mm

标配

主轴调速范围

25-850 r/min(四档机械变速,变频无极调速)

标配

主轴电机

15 Kw

标配

坐标轴

横向(X轴)行程

530mm

标配

纵向(Z轴)行程

1650

标配

X轴伺服单元

(15N.m. 2000r/min)

标配

Z轴伺服单元

(22N.m. 2000r/min)

标配

X轴进给速度

4m/min

标配

Z轴进给速度

5m/min

标配

滚珠丝杆直径*螺距

X向:32*05    Z向:50*10

标配

重复定位精度

X轴±0.005mm,、Z±0.005mm

标配

回转

刀架

刀架型式

国产电动回转刀架

标配

刀座数量

四工位

标配

外径、端面刀柄规格

40mmX40mm

标配

刀架重复定位精度

0.008mm



夹紧

装置

手动卡盘

K11-800/d11三爪自手动卡盘

标配

尾座

尾座套筒直径

φ100mm



套行程

250mm

标配

套锥度

MT6

标配

冷却

冷却水泵

AB-25;125W(三相电泵)

标配

自动润滑装置

HR3型电动润滑泵泵(上海沪润)

标配

传动

部件

主轴轴承

国产高精度轴承(新哈)

标配

滚珠丝杠

国产高精度滚珠丝杠(北方岐山)

标配

丝杠轴承

国产高精度丝杆轴承(NSK)

标配

硬轨



标配

随机

资料

装箱清单

一份

标配

合格证明书

一本(精度检测表)

标配

机械说明书

一本

标配

电器说明书

一本(电器原理图)

标配

操作说明书

一本

标配



其它

机床总电容量

18kW

标配

电器

宇海



机床净重(约)

5500

标配

机床外形尺寸

4750mm×1800mm×1900mm

标配
