| 数控机床分类 | 数控车床 |
|---|---|
| 主电机功率 | 7.5（kw） |
| 运动方式 | 点位控制 |
| 加工尺寸范围 | 300（mm） |
| 主轴转速范围 | 40～4500/45（rpm） |
| 刀具数量 | 8 |
| 控制方式 | 开环控制 |
| 控制系统 | 凯恩帝 |
| 布局形式 | 卧式 |
| 动力类型 | 液压 |
| 用途 | 金属切削 |
| 适用行业 | 通用 |
| 售后服务 | 保修一年 |
| 品牌 | 沈阳机床 |

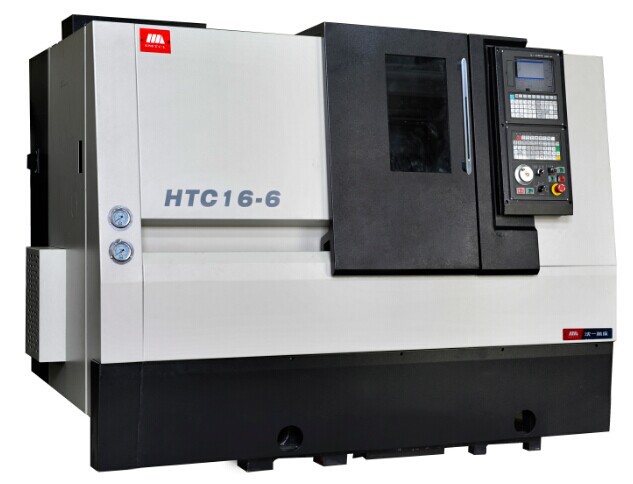

| 型号 | HTC16-6 |
一.机床的主要技术参数：
项目 | 单位 | 规格 | 备注 | |||
**大回转直径 | 床身 | mm | φ300 |
| ||
滑板 | mm | φ130 |
| |||
**大加工直径（卡盘） | mm | 轴类φ130/盘类φ230 |
| |||
**大切削长度 | mm | 排刀210/刀塔120 |
| |||
主轴端部型式及代号 |
| A2-5 |
| |||
主轴前端孔锥度 |
| MT6# |
| |||
主轴孔直径 | mm | φ56 |
| |||
**大通过棒料直径 | mm | φ45 |
| |||
主轴转速范围/**大输出扭矩 | r/min/Nm | 40～4500/45 |
| |||
主电机 输出功率 | 30分钟/连续 | kW | 7.5/5.5 |
| ||
卡盘 |
| 台湾6寸中空 |
| |||
X轴快移速度 | m/min | 30 |
| |||
Z轴快移速度 | m/min | 30 |
| |||
X轴行程 | mm | 420 |
| |||
Z轴行程 | mm | 300 |
| |||
标准刀架形式 |
| 排刀 |
| |||
刀具尺寸 | 外圆刀 | mm | 20×20 |
| ||
镗刀杆直径 | mm | f25 |
| |||
机床重量 | 总重 | kg | 2600 |
| ||
机床外型（长×宽×高） | mm | 2200X1500X1730 |
| |||
三、机床标准配置：
配套件名称 | 规格型号 | 生产厂家 | 备 注 |
数控系统 | GSK988T | 广州数控 |
|
主 电 机 | ZJY208-5.5BH-B3（主伺服） | 广州数控 |
|
X轴电机(带刹车) | 130SJT-MZ075D | 广州数控 |
|
Z轴电机 | 130SJT-M075D | 广州数控 |
|
X轴直线导轨 | 30规格滚珠 | 台湾 |
|
Z轴直线导轨 | 30规格滚珠 | 台湾 |
|
X轴丝杠 | 2510 | 台湾 |
|
Z轴丝杠 | 3210 | 台湾 |
|
丝杠轴承 |
| 进口 |
|
液压卡盘 | 6寸中空 | 台湾 |
|
液压油缸 | 中空 | 国产 |
|
刀 架 | 排刀 | 自制 |
|
