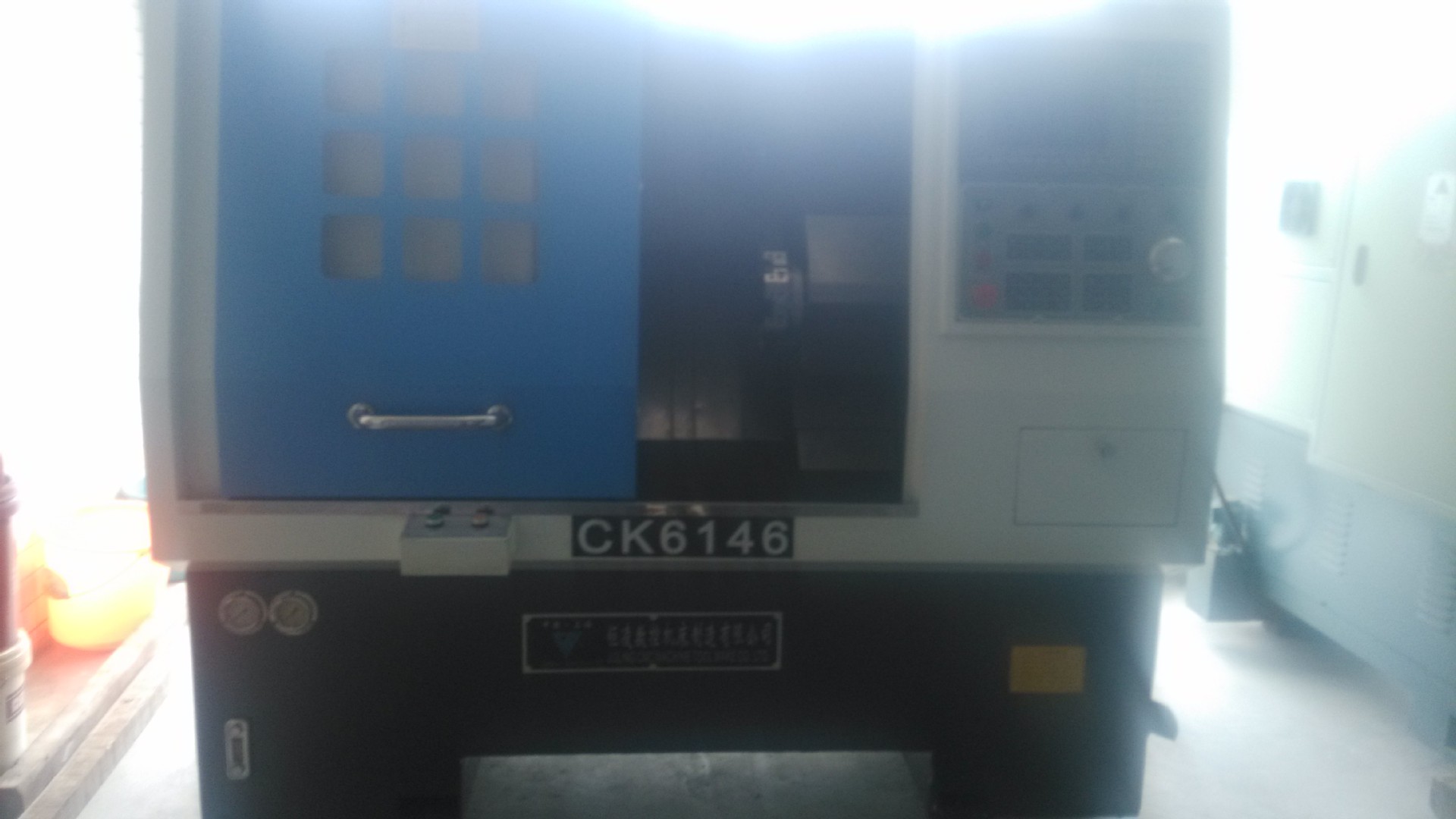

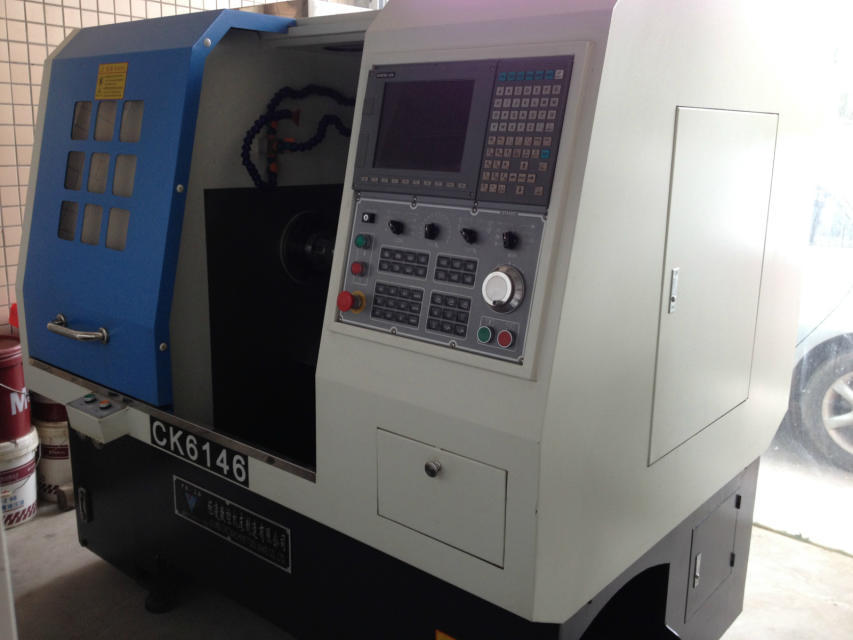

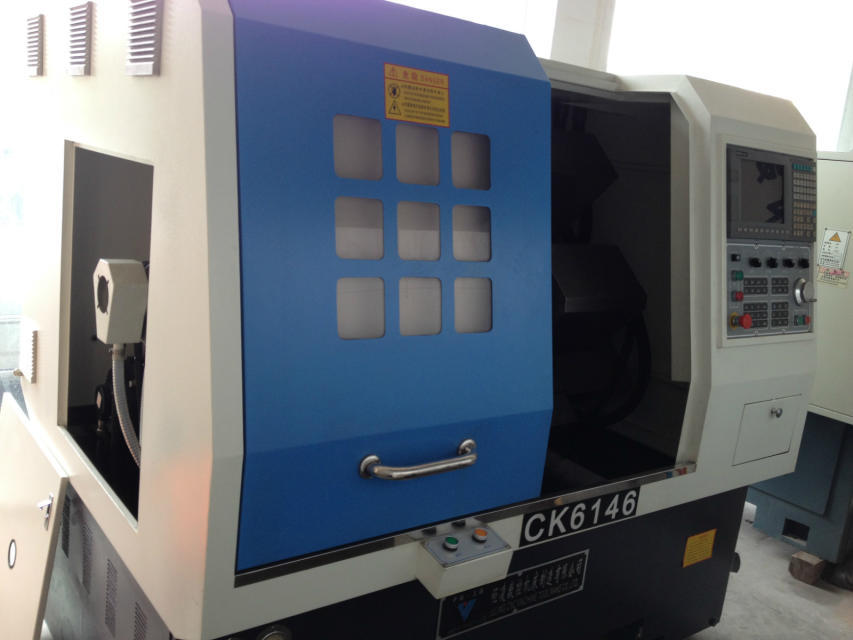

| 数控机床分类 | 数控车床 |
|---|---|
| 主电机功率 | 7.5（kw） |
| 运动方式 | 点位直线控制 |
| 加工尺寸范围 | 460（mm） |
| 主轴转速范围 | 45000（rpm） |
| 刀具数量 | 12 |
| 控制方式 | 开环控制 |
| 控制系统 | 宝元508 |
| 布局形式 | 卧式 |
| 动力类型 | 液压 |
| 用途 | 金属切削 |
| 适用行业 | 通用 |
| 售后服务 | 保修一年 |
| 品牌 | 钜凌 |
| 型号 | JL-46 |
JL-46斜床身数控车床配置单 | ||||||
控制系统 | 1台 | 台湾宝元508系统 | ||||
伺服、驱动 | 2台 | X轴/Z轴1.5KW伺服驱动。 | ||||
变频器 | 1台 | 澳地特7.5KW变频器 | ||||
主轴 | 1台 | 台湾A2-5一体式高速主轴，采用日本NTNP4级配对轴承 | ||||
线轨 | 4套 | 台湾上银线轨HGH30CA2R750ZBP.采用加强型滑块 | ||||
丝杆 | 2套 | 台湾上银R32-8K5-FDC-P3有效行程850/350mm，空跑24米。 | ||||
丝杆轴承 | 4套 | 日本NSK | ||||
回旋油缸 | 1个 | 台湾中空高速回转油缸 | ||||
冷却系统 | 1个 | 250WDB-50高压水泵 | ||||
工作照明灯 | 1盏 | 内置式LED工作灯，防水明亮 | ||||
控制变压器 | 1台 | JKB0.8KW | ||||
三相隔离变压器 | 1台 | 1.5KW | ||||
液压站 | 1台 | 0.75KW油泵电机，台湾VP20油泵，风冷器。 | ||||
润滑系统 | 1台 | HLYEW自动润滑 | ||||
床身 | 1台 | HT250铸铁树脂砂铸造。耐磨轨道经退火失效高频等工艺处理 | ||||
外罩 | 1台 | 国1.8mm冷板焊接。外漆采用喷粉 | ||||
底座 | 1台 | 铸造底座，内置水箱，外置液压站 | ||||
夹料 | 1套 | 索套1个，液压拉杆1条，索咀1个（18） | ||||
刀架 | 7套 | 排刀式刀座，另配1个正反刀座 | ||||
整机外型（长*宽*高）1920*1350*1700（单位mm） | ||||||
| ||||||
46机斜床身主要技术参数 | ||||||
床身斜度 | 45度斜床身 |
| 中心高（距刀架板面） | 50mm | ||
床身最大回转直径 | φ460mm | 可调最小单位X.Z轴 | 0.001mm | |||
最大加工直径 | φ300mm | 丝杆反向间隙 | ≤0.01mm | |||
最大加工长度 | 350mm | 丝杆最大快速移动 | 24m/min | |||
主轴内径 | φ56mm | 重复定位精度X.Z轴 | 0.003/0.005mm | |||
主轴拉杆内径 | φ47mm | 加工圆度 | ≤0.003mm | |||
最大通料直径 | φ45mm | 加工锥度 | ≤0.01/100mm | |||
最大排刀数量（可装动力头） | 8PCS | 加工同轴度 | ≤0.005/100mm | |||
最大行程X/Z轴 | 900/400mm（有效行程850/350mm） | 油缸最大行程 | 15mm | |||
