| 售后服务 | 整机保修两年 电器保修一年 易损件保修三月 |
|---|---|
| 刀具数量 | 4 |
| 动力类型 | 气动 |
| 控制方式 | 闭环控制 |
| 控制系统 | 华中180XP/M3 KND2000M/新代10A |
| 用途 | 数控特种加工 |
| 运动方式 | 点位控制 |
| 主电机功率 | 5.5/7.5（kw） |
| 主轴转速范围 | 8000（rpm） |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 加工尺寸范围 | 650*400*500（mm） |
| 品牌 | 祥泰数控 |
| 型号 | VM650线轨数控铣床 |
| 数控机床分类 | 数控铣床 |

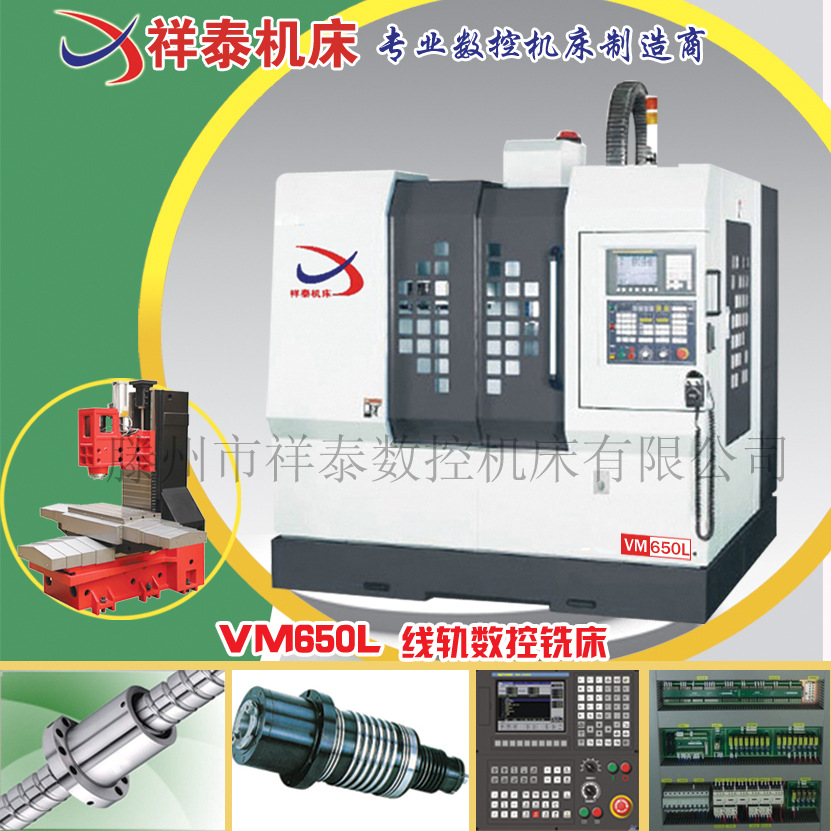

VM650线轨数控铣床
VM650L结构特性
◆三轴采用线性滑轨，具有高刚性、高定位**、低噪音、低摩擦特性，可做快速位移（30m/min）及或得**循圆精度；
◆主结构铸件采用高品质的米汉纳铸铁，组织稳定**确保品质；
◆铸件经由有限元分析法电脑计算分析，合理的结构强度及加强筋的搭配，提供机械之高刚性；
◆超宽底座及立柱均为箱型结构体，鞍座加宽加长，重荷全支撑设计，结构坚实，可确保加工时之重负荷能力；
◆主轴头内以筋骨强化结构，主轴头与立柱接触长度比率适当，提供主轴之稳固支撑；
◆机台配有防撞击装置，可吸收由工人操作失误引起的撞击而产生的振动，使撞击的损害减至**低，确保原有的精度；
◆机台采用油水分离设计，可有效使润滑油与切削液分离，防止切削液因混合而劣化，影响加工品质；
◆机台采用台湾高精度高刚性高精密主轴，皮带式主轴刚性强、可靠性高，直结式主轴高速高效高精度、噪声小、振动低，全面满足用户需求；
VM650L机台参数
行 程 | ||
X轴 | 650mm | |
Y轴 | 400mm | |
Z轴 | 500mm | |
主轴端面至工作台 | 120-620mm | |
主轴中心至立柱导轨 | 481mm | |
进 给 | ||
X轴快速移动 | 30m/min | |
Y轴快速移动 | 30m/min | |
Z轴快速移动 | 20m/min | |
切削进给 | 1-10m/min | |
选配 | FANUC 0i Mate-MD | 三菱M70B |
X轴伺服电机 | βiS8/3000（1.2KW 7N.m） | HF154（1.5KW 9N.m） |
Y轴伺服电机 | βiS8/3000（1.2KW 7N.m） | HF154（1.5KW 9N.m） |
Z轴伺服电机 | βiS8B/3000（1.2KW 7N.m） | HF154B（1.5KW 9N.m） |
工 作 台 | ||
工作台面积 | 800×400mm | |
**大承重 | 350kg | |
工作台面距地面高度 | 约800mm | |
T型槽 | 3×14×125mm | |
主 轴 | ||
选配 | 皮带式 | 直结式 |
转速 | 8000 rpm | 12000 rpm |
主轴锥孔 | BT40 | BT40 |
选配 | FANUC 0i Mate-MD | 三菱M70B |
主轴电机 | βiI6/10000（5.5/7.5KW 26.3N.m） | SJ-D5.5/120（3.7/5.5KW 23.5N.m） |
精 度 | ||
定位精度（JIS标准） | ±0.005/300mm | |
重复定位精度（JIS标准） | ±0.003mm | |
其 它 | ||
光机重量 | 约2200kg | |
光机外形尺寸 | 约2000×1500×1950mm | |
整机重量 | 约2900kg | |
整机外形尺寸 | 约2200×1700×2300mm | |
气压 | ≥6.5kg/cm2 | |
电压 | 380V/50Hz | |
VMC650L机台配置
光机配置 | ||||
序号 | 配置 | 规格明细 | 厂家 | 产地 |
1 | 丝杆专用轴承 | 内径25,外径62 | TPI/FAG | 台湾/德国 |
2 | 三轴滚珠螺杆（C3级） | R32-10T5-FDC | 上银/银泰 | 台湾 |
3 | 三轴线轨（P级） | X/Y：HGW30HA | 上银/力士乐 | 台湾/德国 |
4 | 皮带式主轴 | BT40-120-8000rpm | 罗翌/矩将 | 台湾 |
5 | 直结式主轴 | BT40-120-12000rpm | 罗翌/矩将 | 台湾 |
6 | 打刀缸 | 3.5T | 尚品 | 台湾 |
7 | 增压缸 | 12.7倍 | 尚品 | 台湾 |
8 | 三轴伸缩护罩 | n/a | 钲邑 | 台湾 |
9 | 集中式自动润滑系统 | TZ-2202-210XA | 河谷 | 合资 |
10 | 三轴锁紧螺帽 | YSF M25×1.5P | 盈锡 | 台湾 |
11 | 三轴联轴器 | ROTEXGS24 98SHA | KTR | 德国 |
12 | 地脚螺栓承座+地脚螺栓+螺帽 | n/a | n/a | 国产 |
13 | 工具箱 | 内六角扳手一套、开口扳手一把、一字及十字起子各一把 | n/a | 国产 |
整机配置 | ||||
序号 | 配置 | 规格明细 | 厂家 | 产地 |
1 | 操作系统 | 华中180XP/M3 KND2000M/新代10A FANUC 0i Mate-MD/ | FANUC/三菱 | 日本 |
2 | 钣金 | n/a | n/a | 国产 |
3 | 冷却泵 | CB2-30 | 斯特尔 | 台湾 |
4 | 气动系统 | n/a | 亚德客/金器 | 台湾 |
5 | 热交换器 | C&H-3AR | 高抗 | 台湾 |
6 | 主要电器件 | n/a | 施耐德 | 法国 |
