首页 > 供应产品 > 北一BYVM550加工中心汽配数控机床 立式加工中心

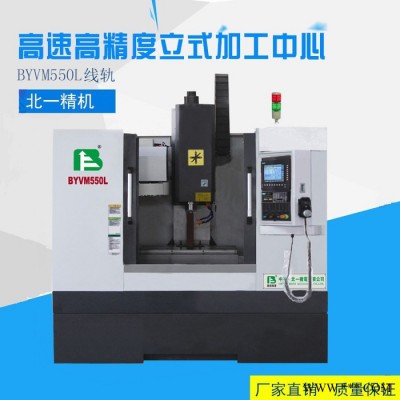

北一BYVM550加工中心汽配数控机床 立式加工中心
产品: 浏览次数:794北一BYVM550加工中心汽配数控机床 立式加工中心
品牌: 北一精机
安装方式: 落地
刀具数量: 16.0
单价: 13300.00元/台
最小起订量: 1 台
供货总量: 20 台
发货期限: 自买家付款之日起 4 天内发货
有效期至: 长期有效
最后更新: 2021-08-19 19:08

详细信息
安装方式 落地
刀具数量 16.0
定位精度 0.005
动力类型 气动
类型 立式加工中心
售后服务 保修一年
主电机功率 5.5KW
主轴转速范围 8000rpm
界面语言 汉语
是否库存
作用对象 不锈钢制品
适用行业 不锈钢制品
布局形式 立式
品牌 北一
型号 BYVM550
加工定制

一、供应经济型加工中心BYVM550汽配数控机床介绍:

1、高精度:定位精度为 ±0.004mm/全行程。??

2、高速度:强力导轨和进给轴支撑,自由曲面自适应控制。

3、超强力:刚性平衡特佳的机械结构,切削能力更强。
4、高集成度:工件装拆方便、OSP操作盘性能超群。
5、高环保性:切削、切削液的处理万无一失。

二、供应经济型加工中心BYVM550汽配数控机床用途:


  BYVM550万能加工中心是由浙江北一机电有限公司生产的一款小型万能加工中心,该款产品质量可靠、加工工艺手段成熟,适用于小型零件如板件、盘件、壳体、模具等复杂零件的切削加工。广泛应用于机械制造、汽车、模具、航空航天等行业。 三、供应经济型加工中心BYVM550汽配数控主要技术参数:

产品型号:

北一BYVM550

工作台

工作台尺寸:

650*320

T型槽规格:(数量-槽宽)

3-18

最大负荷:

250Kg

行 程

X/Y/Z轴最大行程:

550/360/400

主轴端面至工作台距离:

100-500

主轴中心到立柱导轨面距离:

400

主 轴

主轴锥孔:

BT40

主轴最高转速(标准):

8000r/min

主轴传动方式(标准):

1:1同步皮带

主轴传动方式(选配):

12000-24000r/min

进 给

三轴切削进给率:

12000mm/min

三轴快移速度:

48/48/48m/min

滚珠丝杆规格:

3216

储刀仓(选配)

刀库形式:

斗笠式/圆盘式

刀具容量:

12、16

刀柄规格:

BT40

换刀时间(刀对刀):

BT40斗笠式:<6.5秒 BT40圆盘式:<2.8秒

伺服马达

主轴马达功率:

3.7/5.5kw

X/Y/Z轴马达(安川):

1.2/1.2/1.2kw

冷却马达:

0.49kw

一般规格

气源要求:

6KG

电源要求:

380V±10%  50Hz

外形尺寸(长X宽X高):

2000*1800*2200mm

净重(约):

3.0T


 四、供应经济型加工中心BYVM550汽配数控机床配置: ??1.树脂砂铸件(台湾) ??2.主轴(台湾) ??3.滚珠丝杆及精密螺母C3级(台湾) ??4.增压缸(台湾) ??5.线性滑轨(日本) ??6.油漆(台湾) ??7.轴承(日本) ??8.进口联轴器 ??9.导轨防护罩(台湾) ??10.电动润滑系统(不含润滑泵) ??11.冷却水系统(无水泵,水箱) ??12.空气楞伽管线一套(不含空压机,油水分离器) ??13.主轴同步带和手带(台湾) ??14.导轨副系淬火磨削 ??15.氮气平衡系统(可选)  五、机床主要结构特点:  ??1、功能强大,操作简单易学、适应范围广,高效稳定,性价比高能钻能攻能铣,可选配第四轴,可选配硬轨。采用无间隙的进口谐波减速箱确保分度的超高精度。 ??2、一体化的铸造底座,紧凑严密的防尘罩设计,确保进一步增加设备的稳定性。采用高转速的精密级机械主轴和伺服主轴电机.确保加工的动力和稳定的力矩输出。

??3、采用特殊导轨座设计,窄轨距,宽导轨面,全行程支撑,无悬垂,载荷力强,使得机床适用于大扭矩切削,导轨贴附进口耐磨的聚四氟乙烯耐磨片,经手工精密刮研,各轴移动平滑顺畅,灵敏度高,低速无爬行,使机床具有恒久的精密度。

??4、采用高转速的精密级机械主轴和伺服主轴电机.确保加工的动力和稳定的力矩输出。采用高精度全伺服电机和驱动系统,确保设备高效运行。

 ??5、X.Y.Z三轴采用大扭矩交流伺服电机与高精度预拉伸滚珠丝杠直接传动,适宜于工件产品高速强力精密切削,两轴或者三轴的进口高精度直线导轨,大大提高了产品加工精度和加工效率。  ??6、机床结构采用国际先进标准,完全支撑式优化设计,经严格时效处理的高强度树脂砂铸件,确保了机床高刚性,最少的变形和精度之稳固。机床X、Y、Z导轨形式,采用矩形淬火铸铁,配合台湾产贴塑滑动副,具良好刚性和吸振性。
