产品类型 | 全新 |
---|---|
动力类型 | 气动 |
控制方式 | 闭环控制 |
控制系统 | 广数 |
控制形式 | 数控 |
售后服务 | 整机保修一年,终生服务 |
用途 | 金属切削 |
运动方式 | 点位直线控制 |
重量 | 1600 |
主电机功率 | 2.2 |
安装形式 | 落地式 |
主轴转速范围 | 60-6000 |
是否库存 | 是 |
适用行业 | 钢结构建筑 |
布局形式 | 立式 |
作用对象材质 | 金属 |
加工尺寸范围 | 700*260 |
品牌 | 北一 |
型号 | XK712 |
加工定制 | 是 |
数控机床分类 | 数控钻床 |

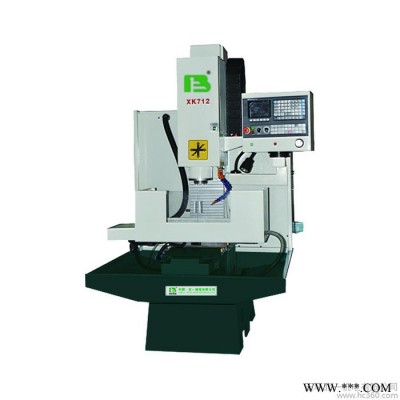

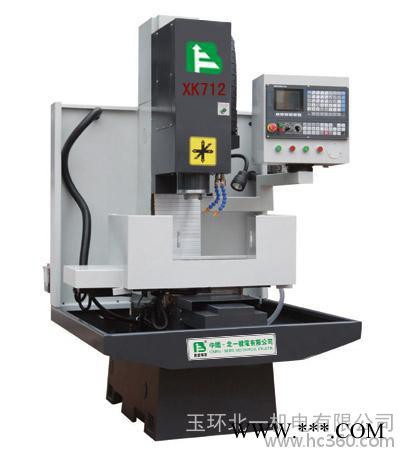

一、 XK712数控钻铣床产品特征 ?
本机床的铸件均采用树脂砂铸件,且经过两次人工时效处理,稳定性好,强度高,各项精度稳定可靠。
●机床丝杆采用3210双螺母滚珠丝杆三轴电机交流伺服电机驱动,机床刚性好,精度稳定性高,并且均进行预拉伸。
●轴承均采用日本进口NSK配对组合的滚珠丝杆专用轴承。
●超高频淬火处理的硬轨,采用磨削工艺精磨与其配合的粘贴Turcite-B耐磨片并精细研刮耐磨性好,精度保持长久。
● 机床的润滑系统均采用定时,定量自动集中供油润滑系统,可确保每个润滑部位都得到充分润滑。
适用范围:适用于钻、铣、镗等工序及复杂的二、三维凸凹型腔和表面的自动加工,配合多轴NC回转工作台可对工件实现多面体及特殊曲面和复杂型腔,孔位的壳体和模具加工。系统可选配华中世纪星、广州数控、凯恩帝、FANUC、SEIMENS等系统。
XK712数控钻铣床机参数简介
工作台 | 工作台尺寸 | Mm× mm | 700×260 |
工作台T型槽 | 个×mm | 3×18 | |
行程 | 工作台左右行程(X向) | mm | 400 |
工作台前后行程(Y向) | mm | 250 | |
主轴箱上下行程(Z向) | mm | 280 | |
主轴 | 主轴中心线距立柱导轨平面距离 | mm | 250 |
主轴端面距工作台面最大距离 | mm | 100-380 | |
主电机功率 | kw | 2.2 | |
主轴转速范围 | r/min | 50-3000 | |
主轴锥孔 | / | BT40 | |
主轴内轴承数量 | 付 | 5 | |
进 给
| ?快速移动速度(X/Y/Z) | m/min | X/Y:10 Z:8 |
切削进给速度 | m/min | 6 | |
驱动电机联接方式 | / | 直联 | |
主电机与主轴的传动 | / | 采用同步齿形带传动,传动比例1:1 | |
刀库
| 刀库形式 | / | 气动打刀 |
刀库数量 | Pcs | 1 | |
换刀时间 | Sec | 手动 | |
精度 | 最小设定单位 | mm | 0.01 |
定位精度(全程X/Y/Z) | mm | ±0.01/±0.008/±0.008 | |
重复定位精度(全程X/Y/Z) | mm | ±0.006/±0.005/±0.005 | |
其他 | DNC功能 | / | DNC功能 |
支持宏程序功能 | / | 支持宏程序功能 | |
机床防护 | / | 机床采用半罩防护 | |
电源要求 | / | 380(1±10%)V50Hz | |
工作环境要求 | / | 温度范围5°-40°C 相对湿度<76% | |
使用气压 | mpa | 0.6 | |
重量 | 机器重量 | T | 1.8 |
外形尺寸 | 机床尺寸(长×宽×高) | mm | 1800×1500×2000 |
系统 | 数控系统 |
| 广州数控980MDa |
