| 产品用途 | 五金产品切削加工 |
|---|---|
| 质保时间 | 2014-08-08 |
| 产品类型 | 全新 |
| 刀具数量 | 24.0 |
| 定位精度 | 0.005 |
| 动力类型 | 气动 |
| 类型 | 立式加工中心 |
| 重量 | 6.2 |
| 主电机功率 | 7.5 |
| 主轴转速范围 | 8000 |
| 界面语言 | 英语 |
| 是否库存 | 是 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 三轴行程(X*Y*Z) | 1000*450 |
| T型槽尺寸(宽*数量) | 18*3 |
| 品牌 | 北一 |
| 型号 | V8 |

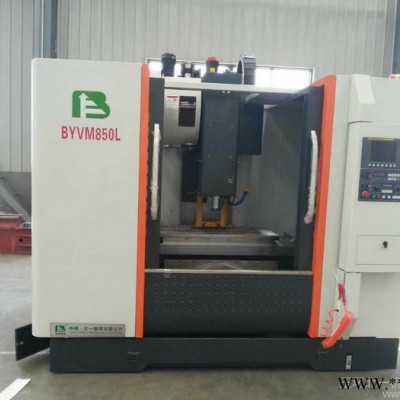

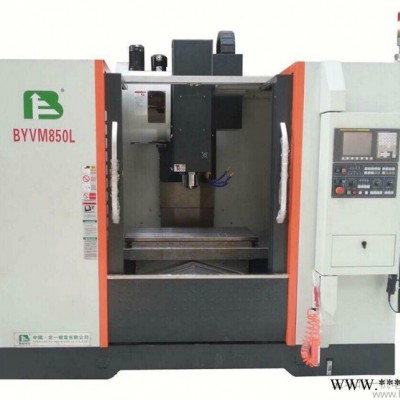

产品介绍：
1、北一V8立式加工中心整体结构经FEA分析并采用高级铸铁材质，经热处理消除应力，强悍底部结构布置提高吸震效果，确保最佳刚性、精度、持久性。
2、机床配重系统加装导轨，使主轴头切削移动或上下快速移动时更加稳迅速，并抑制震动现象以确保精度。
3、机台三轴采用C3级精密滚珠丝杆，配合螺帽预压及螺杆预拉，预先消除背隙及温升拉长，实现稳定性之定位及重现精度，具长工作寿命之优点。
4、机床均依VDI3441标准进行幅射检验，循原则依ASME标准进行检测，来确保机床精度的呈现。
产品参数：
产品型号: | V8 |
工作台 | |
工作台尺寸: | 1000*450 |
T型槽规格:(数量-槽宽) | 5-18 |
最大负荷: | 600Kg |
行 程 | |
X/Y/Z轴最大行程: | 800/500/500(550) |
主轴端面至工作台距离: | 100-650 |
主轴中心到立柱导轨面距离: | 560 |
主 轴 | |
主轴锥孔: | BT40 |
主轴最高转速(标准): | 8000r/min |
主轴传动方式(标准): | 1:1同步皮带 |
主轴传动方式(选配): | 12000-24000r/min |
进 给 | |
三轴切削进给率: | 24000mm/min |
三轴快移速度: | 48m/min |
滚珠丝杆规格: | 3216 |
储刀仓(选配) | |
刀库形式: | 圆盘式 |
刀具容量: | 24 |
刀柄规格: | BT40 |
换刀时间(刀对刀): | BT40圆盘式：<2.8秒 |
伺服马达 | |
主轴马达功率： | 7.5/11.0kw |
X/Y/Z轴马达(安川): | 2.0kw |
冷却马达: | 0.49kw |
一般规格 | |
气源要求: | 6KG |
电源要求: | 380V±10% 50Hz |
外形尺寸(长X宽X高): | 2500*2100*2550mm |
净重(约): | 5.6T |
如技术改进参数发生变化，恕不另行通知
二、标准配置
1、 台湾主轴单元，最高8000rpm； 2、主轴电机：伺服7.5/11Kw；
3、主轴中心吹气； 4、自动松拉刀，配浮动式气动打刀机构；
5、丝杠、导轨自动集中强制油润滑； 6、油水分离机构；
7、高压水冷却； 8、 气冷
9、全防护钣金护罩； 10、 24把斗笠式刀库；
11、 移动式手摇脉冲发生生器； 12、 RS232接口；
13、 三色报警灯；
四、 选择配置：
1、自动螺旋排屑器； 2、高压水冲屑； 3、 主轴油冷却机；
4、24把圆盘式刀库； 5、第四、五轴； 4、数控系统：FANUC 0i MD；Siemens 840D；
