| 主电机功率 | 2.25（kw）kw |
|---|---|
| 主轴转速范围 | 4620（rpm）rpm |
| 工作台尺寸 | 254*1270（mm）mm |
| 售后服务 | 整機保修2年，全國聯保。 |
| 技术 | 台湾技术 |
| 产地 | 湖北/上海/惠州 |
| 产品类型 | 全新 |
| 控制形式 | 仿形 |
| 类型 | 摇臂铣床 |
| 适用范围 | 通用 |
| 是否库存 | 是 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 品牌 | 台湾翊锠 |
| 型号 | YC-3H/3号铣床 |
| 主轴锥孔锥度 | R8 |
| T型槽数目 | 3 |

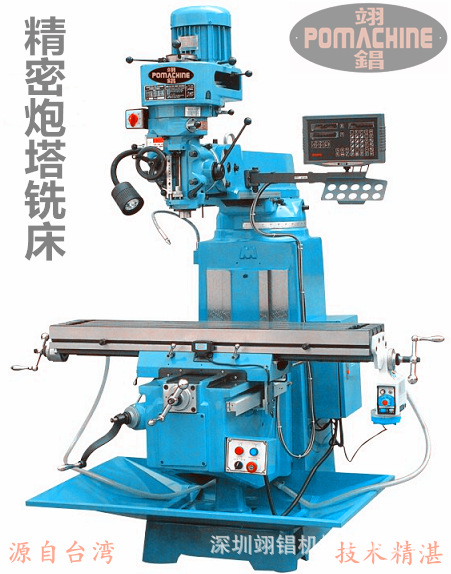

一、台湾翊锠铣床的特点介绍：
1.铣头能左右回转90°，前后回转45°，滑枕不仅能前后伸缩，并可在水平面内做360°回转，因而大大扩大了机床的有效工作范围。 2.床身铸件采米汉纳（SC250级）高级铸铁铸造，经时效处理1年以上，结构刚强，不变形，稳定性好。
3.主轴采用40铬合金钢制作，经调质热处理精密研磨后，并配以精密级斜角滚珠轴承组合组合，切削力强，精密度持久。
4.三轴角牙座螺母采用高级磷青铜（PBC-2）制作，可调式螺帽设计，调整容易，操作顺畅，耐磨性好，使用年限长。
5.X/Y/Z轴滑道贴附德国TURCITE-B耐磨片，操作轻巧，磨损率低，经久耐用。
6.工作台面，工作台、升降台、床身三轴导轨面均为人铲花并经淬火加硬后精密研磨，不易磨损。
7.铣床铣头主轴及丝杆100％台湾原装进口。
二、主要技术参数：

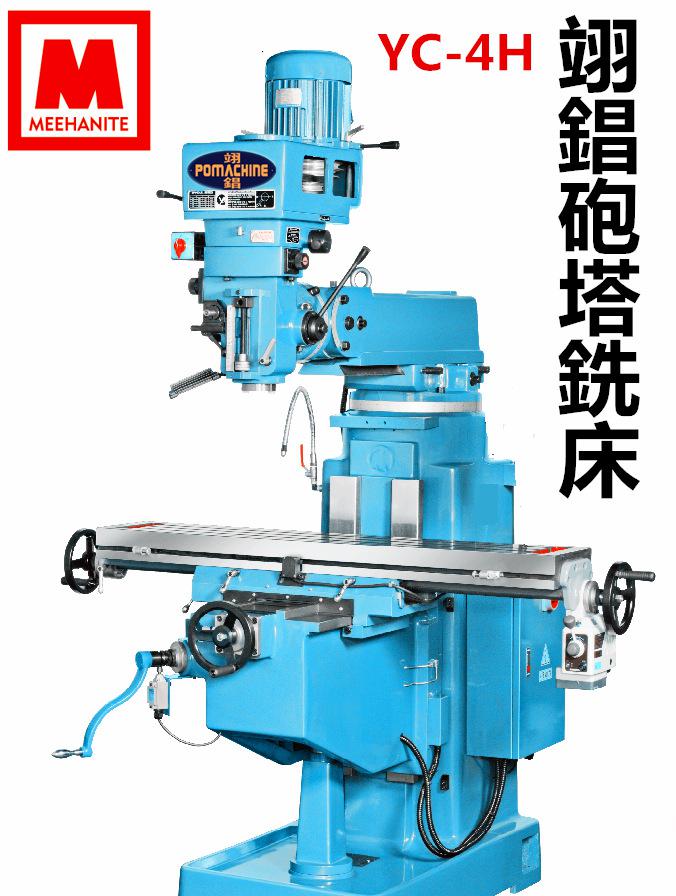

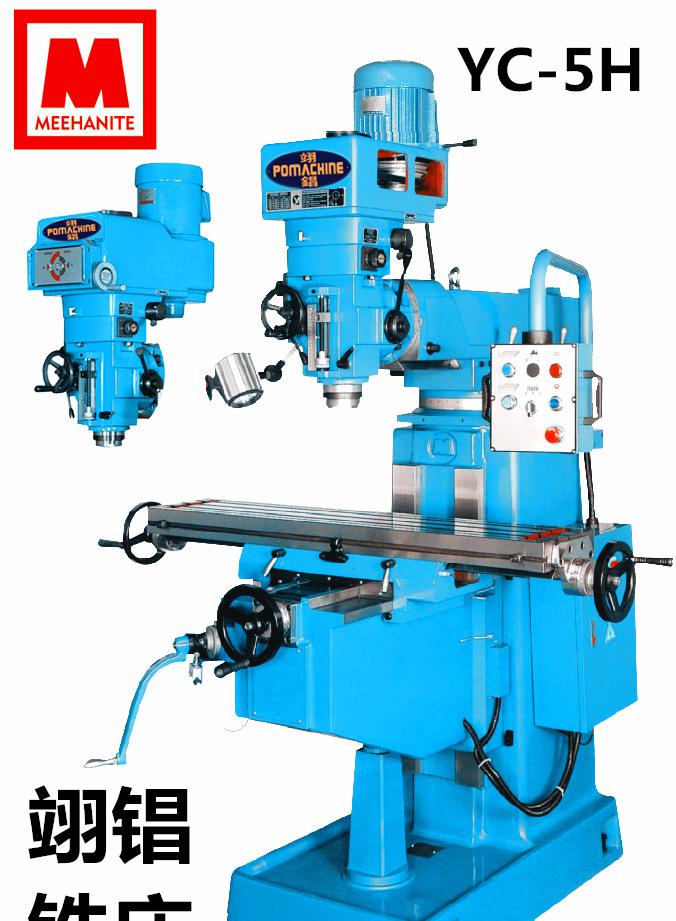

| 项目 | 单位 | YC-3H | YC-4A | YC-4H | YC-5H | YC-6H | YC-7H |
| 面积 | mm | 1270×254 | 1270×254 | 1320×254 | 1370×280 | 1370×320 | 1370×305 |
| 行程（X轴） | mm | 850(900/950)▲ | 850(900/950)▲ | 870(920)▲ | 890▲ | 900▲ | 890(990)▲ |
| 行程（Y轴） | mm | 400▲ | 400■ | 430■ | 455■ | 430■ | 460■ |
| 行程（Z轴） | mm | 400▲ | 400▲ | 430■ | 460▲ | 430■ | 460■ |
| T型槽规格 | mm | 3×16×63 | 3×16×76 | 3×16×80 | |||
| 主轴锥度 | R8(可选NT30/NT40） | NT40 | NT40 | ||||
| 套筒行程 | mm | 127 | 125 | 125 | |||
| 套筒进给 | mm/rev | 0.04，0.08，0.15 | 0.045,0.086,0.142 | ||||
| 套筒外径 | mm | 85.725 | 105 | ||||
| 变速级数 | steps | 16 | |||||
| 低速 | rpm | 70-2310 | 80-650 | ||||
| 高速 | rpm | 140-4620 | 660-5440 | ||||
| 电压 | v | 220/380/415/440 | |||||
| 频率 | Hz | 50/60 | |||||
| 功率 | HP | 3 | 5 | ||||
| 外形尺寸 | M | 1.5×1.7×2.2 | 1.5×1.7×22.2 | 1.6×1.73×2.25 | 1.65×1.78×2.26 | 1.75×1.78×2.35 | 1.8×1.78×2.4 |
| 重量≈ | Kg | 1250 | 1350 | 1480 | 1600 | 1700 | 1850 |
| 标准配置： | 两轴数显尺（X/Y)；X轴自动走刀器；6"平口钳；锁嘴一套（8PCS）；组合压板一套；拉杆一条；工具箱（内有必要工具）。 | ||||||
| 特别选配： | 三轴数显尺（X/Y/Z）；机械式走刀器；冷却系统；接水盘；自动润滑油泵；气动换刀装置等。 | ||||||
| 注：▲燕尾导轨 ■方形导轨 ＊产品样本内说明文字、图片及技术参数等随发展而更改，恕不另行通知。 | |||||||
