| 产地 | 山东 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 7.5kw |
| 执行质量标准 | 国标 |
| 品牌 | 云机 |

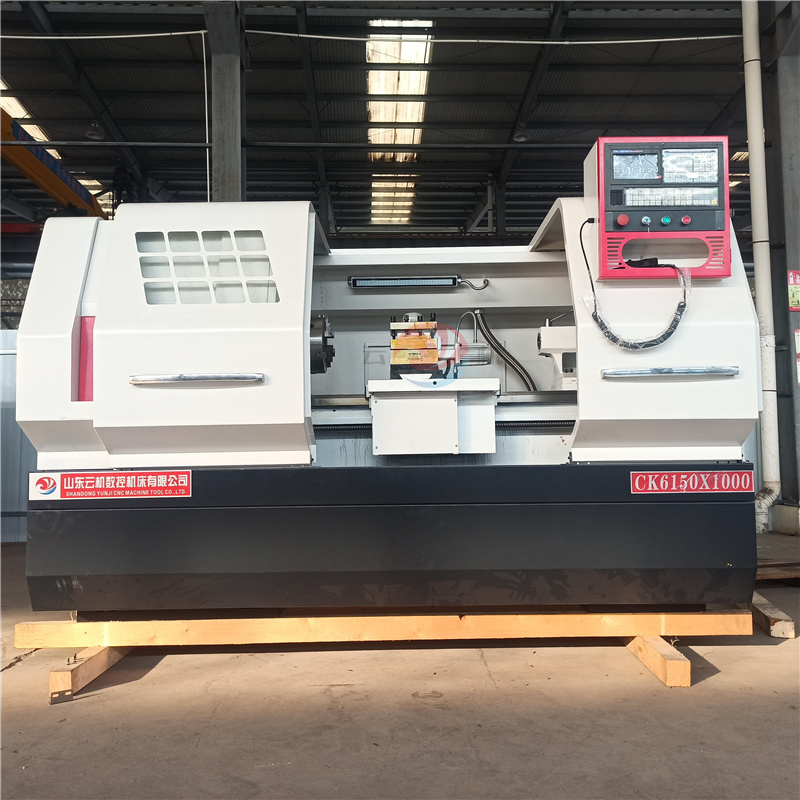

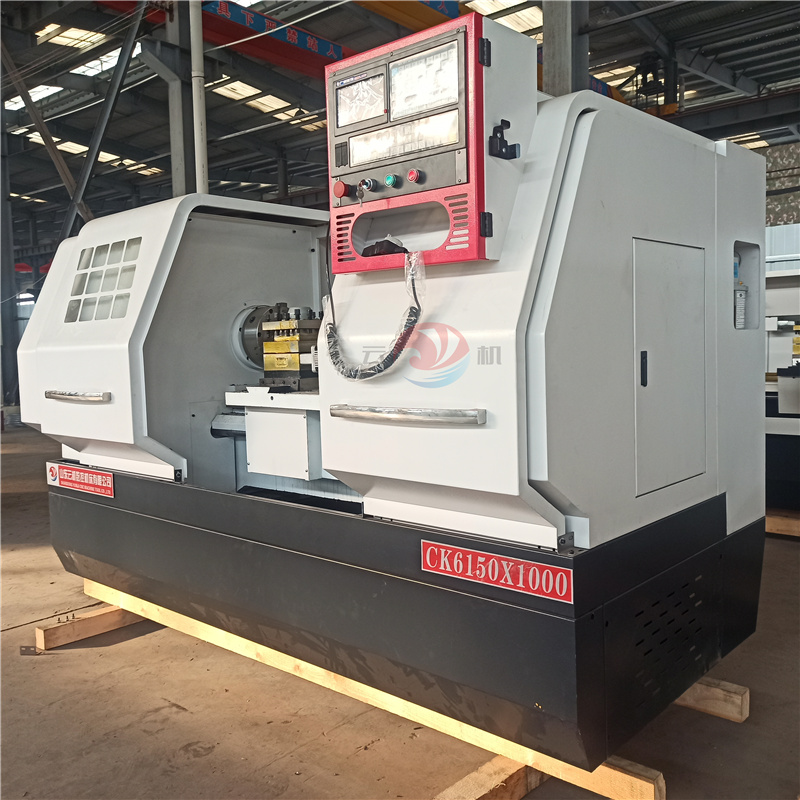

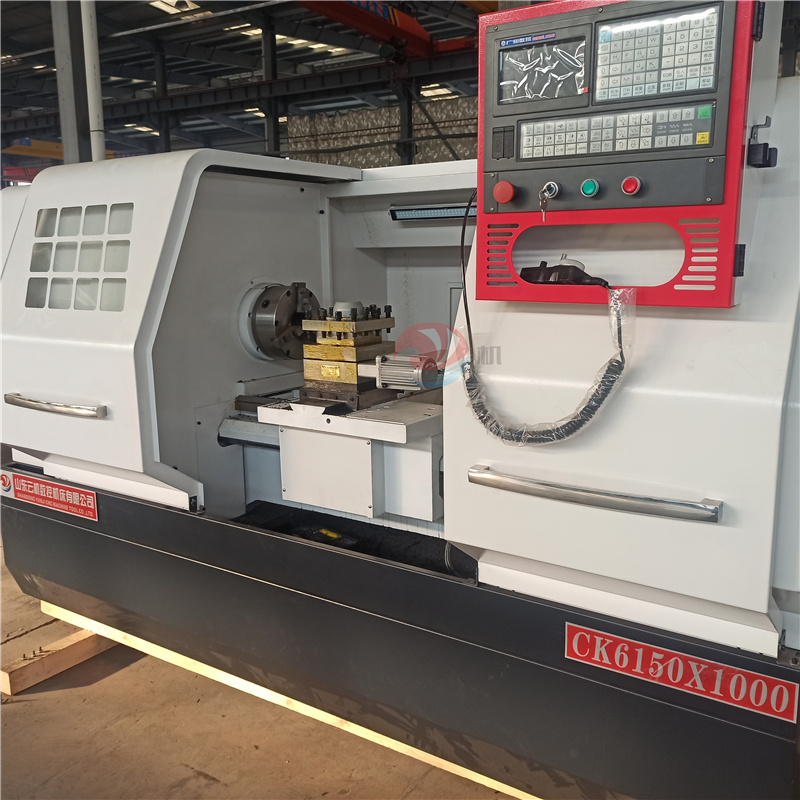

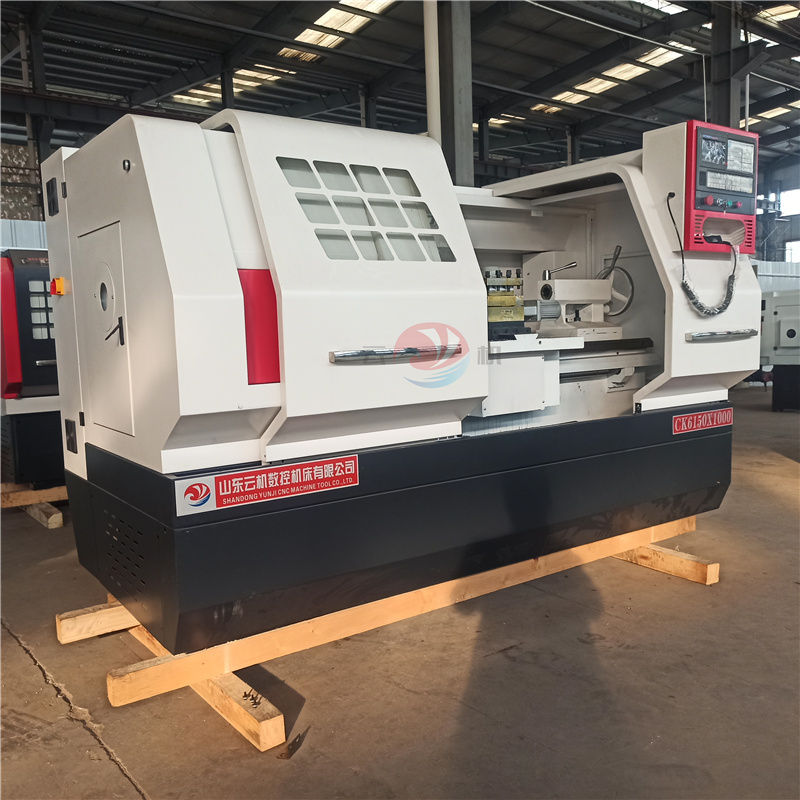

| 型号 | ck6150 |
| 加工定制 | 是 |
| 质量认证 | ISO9001-2000 |
购前须知：
机床配件可根据客户要求选配（包括系统、丝杆、导轨等）选择不同附件价格有所不同，请先来电咨询或联系客服，带来不便敬请谅解！
机械由聚乙烯薄膜打包，如您想用木箱打包请告知客服。
整机一年保修（含系统），终身维护。
由于机械是大物件，所发的是物流而非快递，偏远地区货车专送。
提货时，不要急签单，查看物品有没损坏，如有请及时拍照并联系客服，否则后果自负。
1、本系列机床整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
2、床头箱优化设计，适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
3、机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。

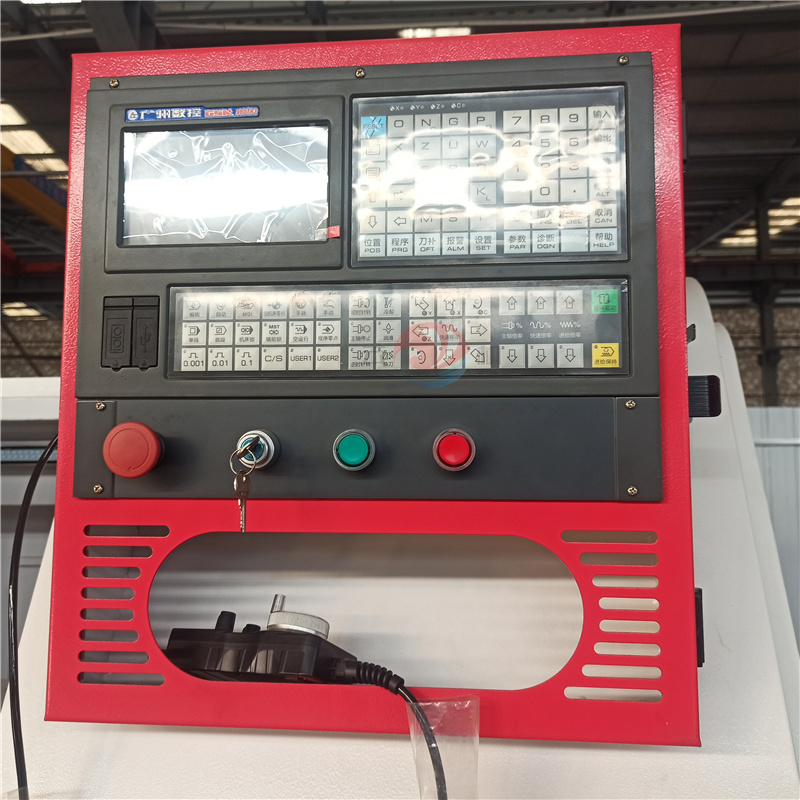

4、数控系统采用广数980TDC伺服系统及伺服驱动，采用国产名优滚珠丝杠及高精度丝杆轴承。
5、采用高精度主轴轴承组且经精密装配和动平衡测试的主轴，保证主轴精度高的、噪声低、刚性强。
6、 各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
7、采用国产手动卡盘。
8、导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
| 技术参数 | Specifications | Units | CK6150 |
| 床身上最大回转直径 | Max.Swing over bed | mm | Ф500 |
| 拖板上最大回转直径 | Max.Swing over cross slide | mm | Ф280 |
| 最大加工长度 | Max.Processing length | mm | 750/1000/1500 |
| X/Z最大行程 | X/Z axis travel | mm | X:300 Z:750/1000/1500 |
| 主轴传动形式 | Spindle transmission type |
| 三档变速，档内无级变频调速 |
| 主轴转速 | Spindle speed | rpm | 20-130/100-600/200-1600 |
| 主轴端部形式 | Spindle nose |
| 750/A2-8 1000/C6 |
| 主轴通孔直径 | Spindle bore | mm | 独立主轴52/齿轮82 |
| 主轴锥度 | Spindle taper |
| MT6 |
| 主轴电机功率 | Spindle motor | kW | 7.5/11 |
| 卡盘尺寸 | Chuck size | mm | 250 |
| 滚珠丝杠规格 | Ball screw dia.and pitch | mm | Ф25*6/Ф40*8 |
| X/Z进给电机扭矩 | X/Z axis feed motor torque | N.m | X:5 Z:7.7 |
| X/Z快移速度 | X/Z axis rapid traverse | m/min | X:6 Z:8 |
| X/Z重复定位精度 | X/Z axis repeatability | mm | 0.01/0.015 |
| 工件加工精度 | Processing accuracy |
| IT6-IT7 |
| 工件表面粗糙度 | Workpiece surface roughness |
| Ra1.6 |
| 尾座套筒直径 | Tailstock quill dia. | mm | 75 |
| 尾座套筒行程 | Tailstock quill traverse | mm | 140 |
| 尾座套筒锥度 | Tailstock quill taper | # | MT5 |
| 刀架形式 | Tool post type |
| 电动四工位Electric 4 station |
| 刀具外形尺寸 | Cutting tool shape size | mm | 25*25 |
| 导轨形式 | Guide form |
| 单山+平轨 Single mountain+Flat rail |
| 总电源容量 | Total power capacity | kVA | 12 |
| 外形持尺寸 | Machine dimension(L*W*H) | mm | 2150/2500/3000*1500*1650 |
| 机床重量 | N.W. | kg | 1800/2000/2500 |
主要配置清单
| 标 准 配 置 | 序号 | 名称 | 数量 | 标准配置 |
| 1 | 数控系统 | 1/台 | 广州数控980TB3 | |
| 2 | 卡盘 | 1/台 | Ф250手动三爪卡盘 | |
| 3 | 尾座 | 1/台 | 手动尾座 | |
| 4 | X向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 5 | Z向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
| 6 | 电动刀架 | 1/台 | 国产外购 | |
| 7 | X、Z向丝杠轴承 | 各1套/台 | 国产 | |
| 8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
| 9 | 主轴轴承 | 1套/台 | 国产P5级 | |
| 10 | 机身铸造 | 1/台 | 采用树脂砂铸造 | |
| 11 | 主轴总成 | 1套/台 | 装配式主轴 | |
| 12 | 油漆 | 1套/台 | 颜色可根据客户要求进行配置，未要求的按我司标准颜色配置 | |
| 13 | 润滑 | 1套/台 | 国产沪润电动润滑油泵，润滑油路安装完毕 | |
| 14 | 附件 |
|
|
产品选配配置
| 序号 | 配置名称 |
| 1 | 数控系统广数GSK、凯恩帝KND、三菱Mitsubishi、西门子Siemens、发那科FANUC系统 |
| 2 | 液压卡盘 |
| 3 | 液压尾座 |
| 4 | 八工位电动刀架 |
| 5 | 自动门 |
机床随机文件一览表
| 序号 | 名称 | 规格或标记 | 数量 | 备注 |
| 1 | 机械使用说明书 |
| 1套 | 机、电、液合订本 |
| 2 | 合格证明书 |
| 1册 |
|
| 3 | 机床装箱单 |
| 1册 |
|
| 4 | 系统参数说明书 |
| 1册 |
|
| 6 | 系统操作说明书 |
| 1册 |
|
