| 商品品牌 | 巨浪 |
|---|---|
| 商品型号 | 数控专机 |
| 产地 | 沈阳 |
| 动力类型 | 电动 |
| 工作形式 | 车 |
| 认证 | ISO9001 |
| 售后服务 | 上门服务 |
| 用途 | 金属切削 |
| 执行质量标准 | 行标 |
| 经营模式 | 生产加工 |
| 品牌 | 巨浪 |
| 型号 | 多工位组合数控车床 |
多工位组合数控车床厂家供应 沈阳车床型号价格 巨浪专机

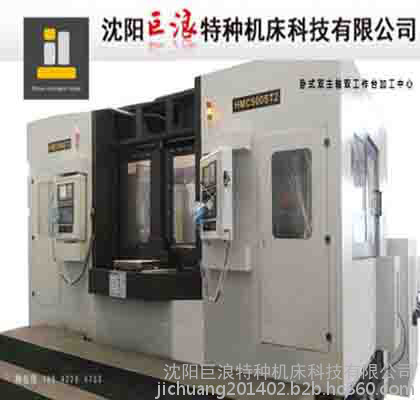

沈阳巨浪多工位组合数控专用机床，适合于多工作面、多工位零件的的铣、钻、镗、铰、攻丝、两维、三维曲面等多工序高精、高速、高效加工，该机床是汽车制造、工程机械、航天航空、电子工业、军械工业等部门理想的加工设备。
机床机身构造
机床本体采用米汉钠铸铁结构及刚性箱型结构设计,多次人工时效处理，吸震性强，整体 刚性优良。机床采用动柱式布局，立柱移动快，刚性好。
X、Y、Z轴导轨
X、Y、Z轴采用台湾H级直线导轨，移动速度快、定位精度高、刚性好，有利于快速切削。
换刀装置
采用台湾刀库凸轮机械手，性能可靠，换刀时间短
车床主轴
采用台湾产高速高精度主轴，镍铬钼合金钢，并且经过热处理，具有抗张强度高达90Kg/mm2。主轴配有四个前轴承，两个后轴承保证了主轴在高速运转下的回转精度和刚性。
| 型号 |
|
| HM400Z2 | HM500Z2 | HM1200Z |
| 行程1# | 工作台左右移动X1 | mm | 600 | 700 | 500 |
| 主轴箱上下移动Y1 | mm | 600 | 600 | 800 | |
| 立柱前后移动 Z1 | mm | 500 | 650 | 550 | |
| 主轴中心线至工作台面距离 | mm | 150～750 | 100～700 | 100-900 | |
| 主轴端面至工作台中心距离 | mm | 150-650 | 200～850 | 400-950 | |
| 行程2# | 工作台左右移动X2 | mm | 600 | 700 |
|
| 主轴箱上下移动Y2 | mm | 600 | 600 |
| |
| 立柱前后移动 Z2 | mm | 500 | 650 |
| |
| 主轴中心线至工作台面距离 | mm | 150～750 | 100～700 |
| |
| 主轴端面至工作台中心距离 | mm | 150-650 | 200～850 |
| |
| 工作台 | 工作台尺寸 | mm | 400×400 | 500×500 | Φ1200/Φ1600 |
| 工作台分度 | ° | 90°×4 | 90°×4 | 90°×4 | |
| 工作台最大载荷 | kg | 500 | 600 | 2500 | |
| T型槽（槽数×槽宽×间距） | mm | 5-14×80 | 5-18×100 | 5-20 | |
| 选配① | ° | 1°×360 | 1°×360 |
| |
| 选配② | ° | 0.001° | 0.001° |
| |
| 主轴1# | 主轴马达1# | kw | FANUC 11/15 | FANUC 11/15 | FANUC 11/15 |
| 最高转速 | rpm | 8000 | 8000 | 6000 | |
| 主轴锥孔 |
| BT40 | BT40/BT50 | BT50 | |
| 主轴2# | 主轴马达2# | kw | FANUC 11/15 | FANUC 11/15 | |
| 最高转速 | rpm | 8000 | 8000 |
| |
| 主轴锥孔 |
| BT40 | BT40/BT50 |
| |
| 进给 | 快速移动速度 | m/min | 24 | 24 | 20 |
| 切削进给速度 |
| 15 | 15 | 8 | |
| 导轨型式 | X、Y、Z轴 |
| 直线导轨 | 直线导轨 | 滚柱直线导轨 |
| 精度 | 线性轴定位精度 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| 线性轴重复定位精度 | mm | ±0.003 | ±0.003 | ±0.003 | |
| 回转轴定位精度 | 〞 | ±2 | ±2 | ±2 | |
| 回转轴重复定位精度 | 〞 | ±1 | ±1 | ±1 | |
| 电源气压 | 总容量 | Kw | 40 | 40 | 20 |
| 气压源 | kgf/cm2 | 6-8 | 6-8 | 6-8 | |
| 机床规格 | 机器重量 | kg | 6000 | 8000 | 13000 |
| 机床尺寸 | mm | 2000×2500×2800 | 2200×2800×2800 | 2700×3800×2900 |
设备咨询，生产线设计规划请致电~鞠经理：189 4028 4753，我司会为您提供最优质的加工方案。
