航空航天铝型材加工设备钻铣床 数控高速异型孔槽小型加工中心
产品: 浏览次数:976航空航天铝型材加工设备钻铣床 数控高速异型孔槽小型加工中心
品牌: 中辰数控
数控机床分类: 数控铣床
主电机功率: 5.5(kw)
单价: 75800.00元/部
最小起订量: 1 部
供货总量: 2 部
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-08-20 03:26

详细信息
数控机床分类 数控铣床
主电机功率 5.5(kw)
运动方式 点位控制
加工尺寸范围 1200*200*200(mm)
刀具数量 8
控制方式 半闭环控制
控制系统 台达
布局形式 卧式
动力类型 电动
用途 航空航天铝合金型材的钻孔
适用行业 通用
售后服务 保修一年,终身维修
装机容量 5.5
主振形式 电机
总功率 5500
品牌 中辰数控
型号 LXF-CNC-1200

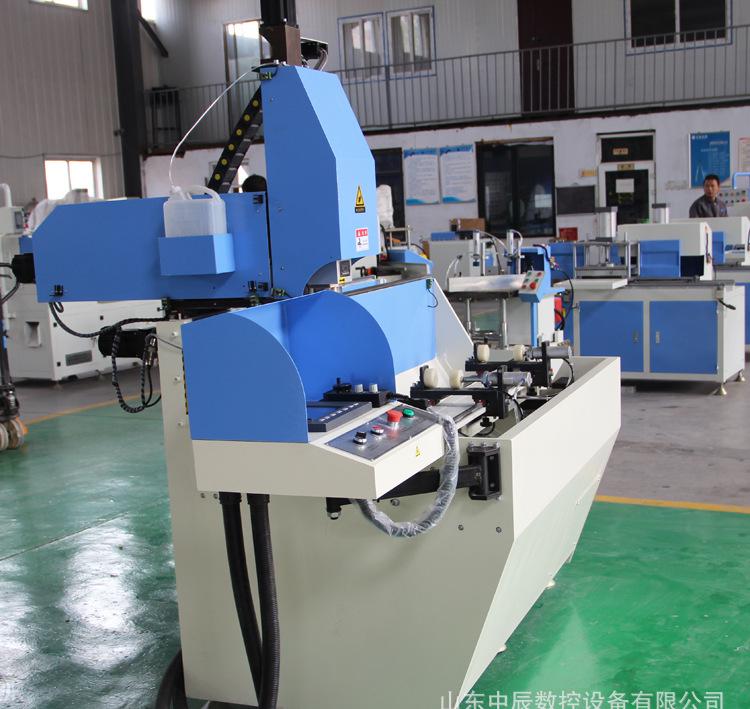

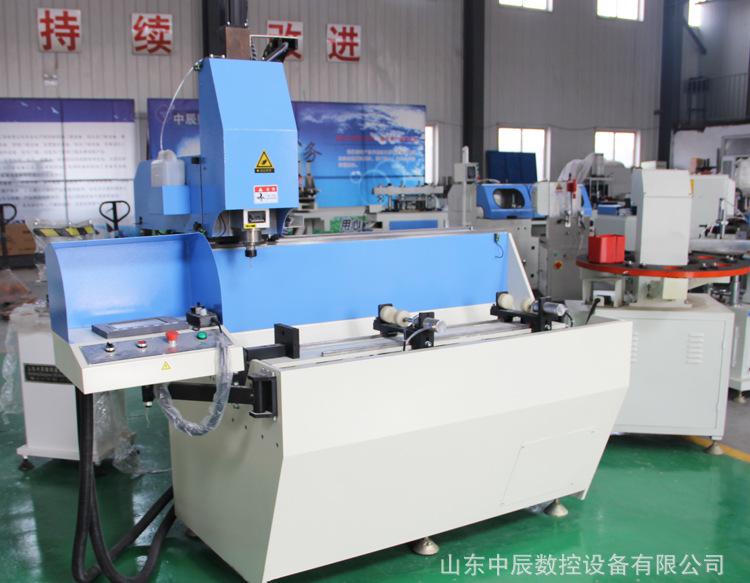

          航空航天铝合金型材数控高速钻铣床/小型三轴加工中心

 照片 267

照片 272

IMG_9042_副本

设备特点:



铝幕墙数控钻铣床主要适合铝合金型材的各类型孔、槽的铣削加工。
采用高精度直线导轨副、滚珠丝杠、齿轮齿条及进口伺服电机,保证运行平稳,具有较高的定位及加工精度。
采用进口高速电主轴,转动稳定、噪音小、切削能力强。
可旋转工作台能够在-90°、0°和90°三个位置间任意转换,实现一次夹装可完成三个面的铣削加工。
主要结构及性能特点
1、结构:
1.1该机由机头、机体、工作台及其翻转机构、夹具、电控系统、气动系统等组成。
1.1.1机头
机头由主轴电机、X轴进给机构、Y轴进给机构、Z轴进给机构、喷雾器等组成。
主轴电机采用进口高速电主轴,转动平稳、噪音小、切削能力强。
X轴进给机构采用齿轮、齿条传动,齿轮模数小,充分保证了传动的平稳性及准确性。
Y轴、Z轴的进给机构均采用滚珠丝杠副和直线方导轨、滑块及进口电机,保证运动平稳, 具有较高的定位及加工精度。
1.1.2机体
机体采用高强度矩形钢拼接而成,重量轻、强度高。
1.1.3工作台
可旋转工作台能够在-90°、0°、90°三个位置间任意转换,实现一次装夹可完成三个面 的铣销加工。翻转机构由翻转气缸和小油缸及连杆传动副等组成。
1.1.4夹具
本机配备了8套装夹机构,充分保证了装夹的稳定性与可靠性。
1.1.5电控系统祥见“电器控制及系统操作说明”。

主要规格及技术参数:

X轴行程

3500mm

X轴进给速度

0-60m/min

X轴定位精度

±0.05mm

Y轴行程

300mm

Y轴进给速度

0-48mm/min

Y轴定位精度

±0.02mm

Z轴行程

200MMZ轴进给速度

0-60m/min

Z轴定位精度

±0.02mm

重复定位

±0.02mm

加工面粗糙度

Ra6.3μm

主轴功率

5.5KW

工作气压

0.6-0.8Mpa

电源规格

380V   50HZ

总功率

8.5KW

机器尺寸

5100*1420*1750mm

重量

1100KG

主轴转速

0-18000rpm



undefined
单元式幕墙

单元式幕墙

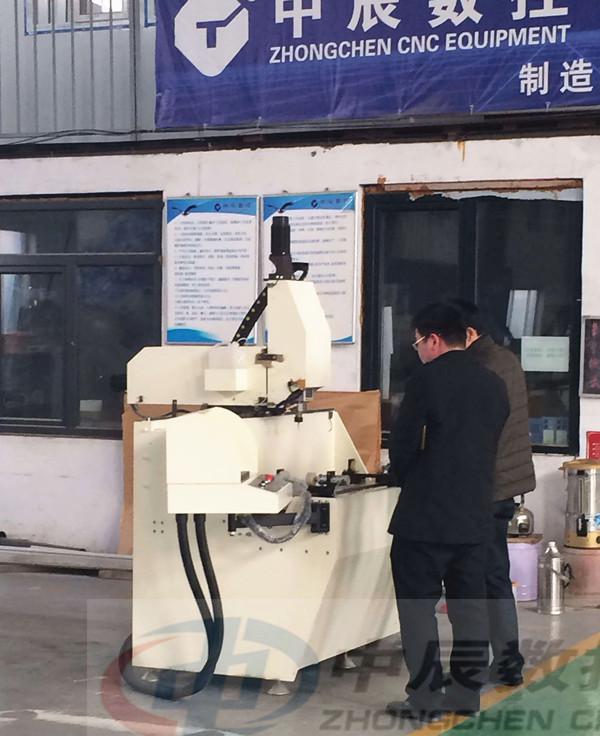

客户来访照片展示:

素材

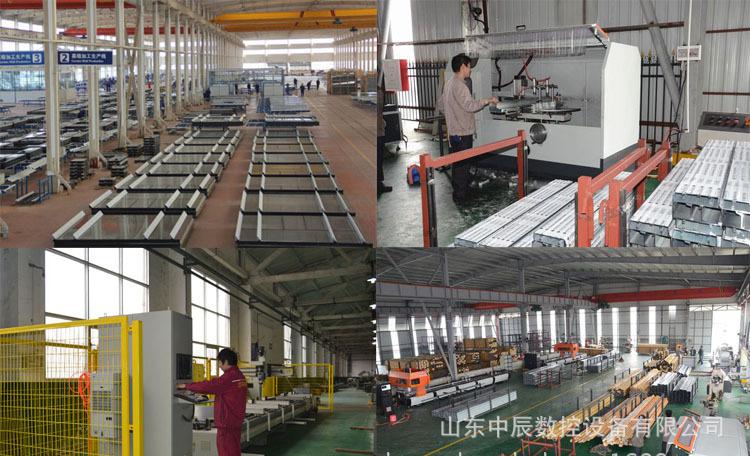

门窗幕墙加工设备客户案例

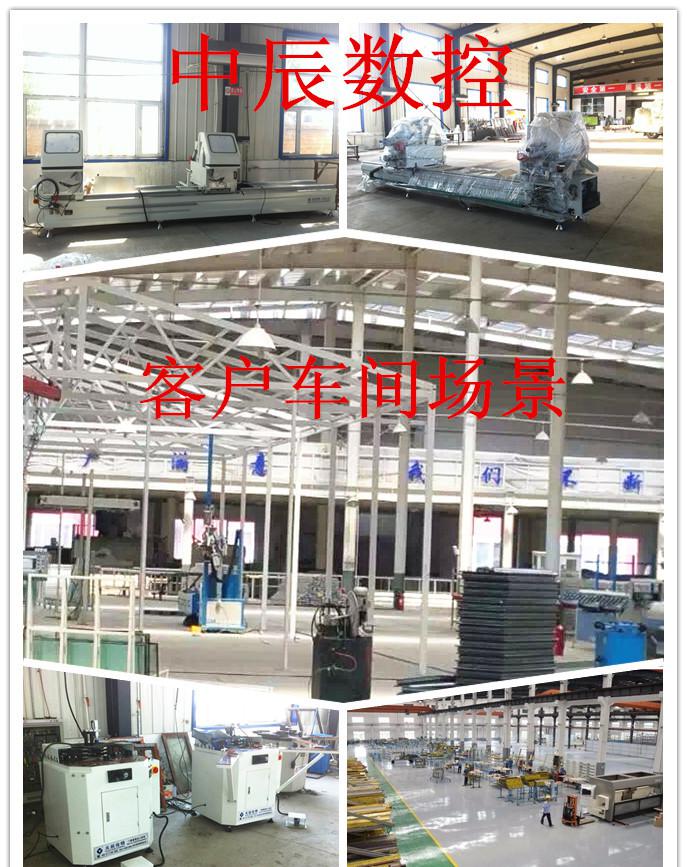

中辰数控客户案例
