| 品牌 | 威诺 |
|---|---|
| 型号 | WN-H50Z-APC |

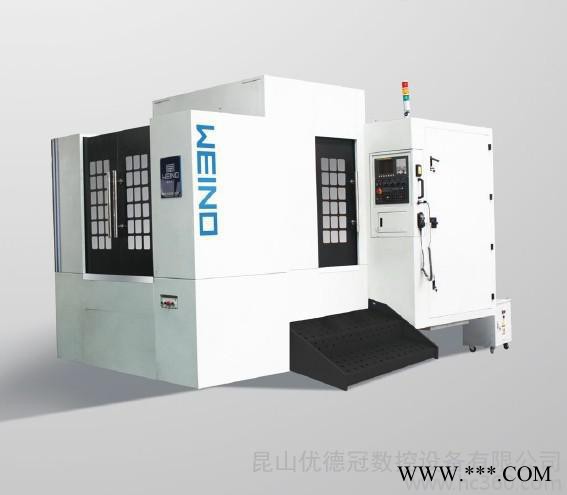

| 类型 | 卧式加工中心 |
| 界面语言 | 中文 |
| 产品类型 | 全新 |
| 是否库存 | 否 |
| 重量 | 9000 |
| 主电机功率 | 11 |
| 主轴转速范围 | 40-6000 |
| 定位精度 | 0.01mm |
| 刀具数量 | 24.0 |
| 三轴行程(X*Y*Z) | 700*600*600 |
| 动力类型 | 电动 |
| 布局形式 | 卧式 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
机床主要技术参数
序号 | 项 目 | 内 容 |
1 | 工作台尺寸（长×宽） | 500×500 mm |
2 | 各轴行程 | X：700mm，Y：600mm，Z：600mm |
3 | 工作台承重 | 600Kg |
4 | 主轴端面至工作台中心距离 | 150－750 mm |
5 | 主轴中心线至工作台面距离 | 80－680 mm |
6 | 工作台旋转角度 | 1°×360 |
7 | 可控轴数（标配） | 四轴 |
8 | 控制系统 | FANUC 0i-MD |
11 | 主轴系统 | 交流伺服主轴电机，功率： FANUC: 额定功率11/15 kw |
主轴转速：40-6000rpm | ||
主轴锥孔：BT50 | ||
主轴变速方式：无级 | ||
主轴锥孔清洁方式：空气 | ||
主轴冷却方式：恒温油箱 | ||
轴承润滑介质：油脂 | ||
12 | 主轴输出扭矩 | **大输出扭矩：71.7Nm |
13 | 刀库 | 刀柄：BT50 |
24把圆盘机械手 | ||
刀具**大重量：18kg | ||
刀具**大直径：120mm(满刀) | ||
刀具**大长度：350mm | ||
换刀时间3.8s（t-t） | ||
14 | 驱动系统 | 交流伺服驱动电机：FANUC：22 Nm |
15 | 快速移动速度 | X、Y 、Z: 16000 mm/min |
16 | **大进给速度 | X、Y、Z： 6000mm/min |
17 | 机床精度 执行标准《JB/T8772.4-1998》 | 定位精度：X 、Y、Z：0.01 |
B:±5″ | ||
重复定位精度：X 、Y、Z：0.005 | ||
B:±5″ | ||
18 | 电气柜 | 密封、热交换器 |
19 | 润滑油分配器 | 定时定量 |
20 | 工作气压 | ≥6kgf/c㎡ |
21 | 机床总重量 | 9000 kg |
22 | 机床外形尺寸 | 5000×3040×3080 mm |
