| 商品品牌 | 中机数控机床 |
|---|---|

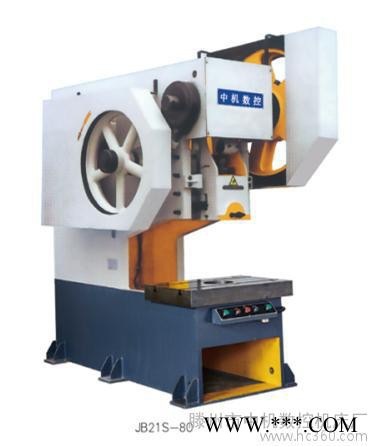

| 商品型号 | JB21S-80 |
| 型号 | JB21S-25 | JB21S-40 | JB21S-63 | JB21S-80 | ||
| 公称力 | kN | 250 | 400 | 630 | 800 | |
| 公称力行程 | mm | 6 | 6 | 8.5 | 8.5 | |
| 滑块行程 | mm | 80 | 80 | 120 | 120 | |
| 行程次数 | min-1 | 70 | 50 | 50 | 50 | |
| 最大封闭高度 | mm | 230 | 310 | 360 | 360 | |
| 封闭高度调节量 | mm | 45 | 80 | 80 | 80 | |
| 滑块中心至机身距离 | mm | 750 | 700 | 550/800 | 600/800 | |
| 垫板厚度 | mm | 70 | 70 | 90 | 90 | |
| 立柱间距离 | mm | 380 | 380 | 490 | 480 | |
| 工作台尺寸 | 前后 | mm | 480 | 480 | 500 | 500 |
| 左右 | mm | 710 | 710 | 800 | 800 | |
| 工作台孔尺寸 | 前后 | mm | ||||
| 左右 | mm | |||||
| 直径 | mm | |||||
| 滑块底面尺寸 | 前后 | mm | 235 | 235 | 272 | 272 |
| 左右 | mm | 300 | 300 | 320 | 320 | |
| 模柄孔尺寸 | 直径 | mm | 50 | 50 | 50 | 60 |
| 深度 | mm | 70 | 70 | 70 | 70 | |
| 外形尺寸 | 前后 | mm | 1760 | 1975 | 1960-2210 | 2050 |
| 左右 | mm | 1019 | 1060 | 1350 | 1460 | |
| 高 | mm | 2082 | 2250 | 2595 | 2980 | |
| 电机功率 | kw | 2.2 | 4 | 5.5 | 7.5 | |
| 重量 | kg | 2400 | 3500 | 5000 | 6000 | |
| 型号 | JB21S-100 | JB21S-125 | JB21-160 | JB21-200 | ||
| 公称力 | kN | 1000 | 1250 | 1600 | 2000 | |
| 公称力行程 | mm | 10 | 6 | 6 | 6 | |
| 滑块行程 | mm | 130 | 140 | 160 | 160 | |
| 行程次数 | min-1 | 45 | 50 | 40 | 40 | |
| 最大封闭高度 | mm | 400 | 360 | 360 | 390 | |
| 封闭高度调节量 | mm | 110 | 100 | 100 | 100 | |
| 滑块中心至机身距离 | mm | 600/800 | 600/800 | 400/600 | 400/600 | |
| 垫板厚度 | mm | 110 | 110 | 110 | 120 | |
| 立柱间距离 | mm | 550 | 680 | 660 | 610 | |
| 工作台尺寸 | 前后 | mm | 600 | 620 | 750 | 750 |
| 左右 | mm | 900 | 1060 | 1150 | 1150 | |
| 工作台孔尺寸 | 前后 | mm | ||||
| 左右 | mm | Φ200 | Φ200 | |||
| 直径 | mm | |||||
| 滑块底面尺寸 | 前后 | mm | 320 | 450 | 450 | 450 |
| 左右 | mm | 400 | 560 | 565 | 565 | |
| 模柄孔尺寸 | 直径 | mm | 60 | 50 | 65 | 65 |
| 深度 | mm | 75 | 85 | 90 | 90 | |
| 外形尺寸 | 前后 | mm | 2360 | 2370 | 2270 | 2320 |
| 左右 | mm | 1400 | 1500 | 1728 | 1833 | |
| 高 | mm | 2840 | 2960 | 3360 | 3540 | |
| 电机功率 | kw | 7.5 | 11 | 15 | 18.5 | |
| 重量 | kg | 6500 | 7600 | 13000/14000 | 16500/17000 | |
