| 类型 | 普通车床 |
|---|---|
| 控制形式 | 人工 |
| 主电机功率 | 0.75（kw） |
| 外形尺寸 | 1370×685×1360（mm） |
| 加工精度 | 精密 |
| 最大加工长度 | 600（mm） |
| 最大加工直径 | 320（mm） |
| 最大回转直径 | 200（mm） |
| 主轴转速级数 | 12 |
| 主轴通孔直径 | 38（mm） |
| 安装形式 | 落地式 |
| 布局形式 | 卧式 |
| 适用行业 | 通用 |
| 动力类型 | 电动 |
| 适用范围 | 通用 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 售后服务 | 机械部份保修一年 |
| 是否提供加工定制 | 是 |

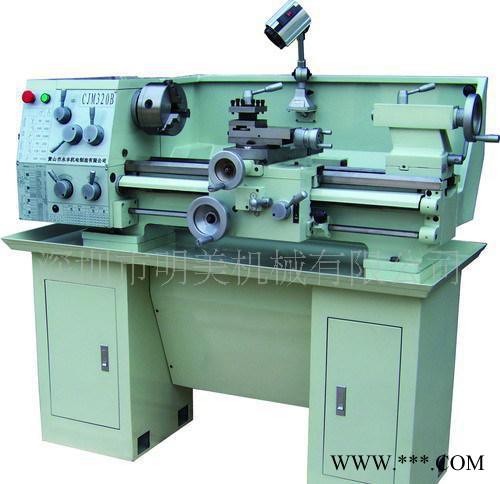

| 品牌 | 黄山 |
| 型号 | CJM320B |
该机床采用全齿轮传动，传递性能稳定、加工精度高
采用纵横向走刀安全机构的专利技术，专利号：ZL200720040375.6
整机功能齐全，具有纵横向双向自动走刀功能。
无需更换挂轮，可通过走刀箱即可实现走刀快慢选择和常用螺距的选择
采用斜面式镶条，调整方便；采用加宽淬火导轨，切削刚性强。
采用操纵杆控制，操作方便；整机配置底柜式油盘、后挡屑板、工作灯。
采用独立电气箱，操作安全、性能稳定。
产品结构精巧、外形美观、功能齐全、操作方便，适用于加工企业的中小件生产、个体修理。
技术参数 | CJM320B | |
床身上最大工件回转直径 | 320㎜ | 12.6″ |
最大工件长度 | 600㎜ | 23.62″ |
中拖板上最大工件回转直径 | 200㎜ | 7.87″ |
主轴通孔直径 | 38㎜ | 1.49″ |
主轴锥孔 | No.5 | |
主轴转速级数 | 12 | 60—1600r/r.p.m |
刀架最大横向行程 | 160㎜ | 6″ |
小刀架最大纵向行程 | 100㎜ | 3.94″ |
加工螺纹种数 | 22 | 45 |
加工螺纹螺距范围 | 0.2－7㎜ | 21/2－48 1/n″ |
加工模数螺纹种数 | 21 | |
加工螺纹螺距范围 | 0.2－3.5㎜ | |
加工径节螺纹种数 | 31 | |
加工螺纹螺距范围 | 8－120 1/n″ | |
主轴每转刀架的纵向进给量 | 0.1－1.4mm/r | 0.0039—0.0551″/r |
主轴每转刀架的横向进给量 | 0.045－0.6mm/r | 0.00177—0.0236″/r |
尾架套筒的最大移动量 | 80mm | 3.15″ |
尾座套筒锥孔 | No.3 | |
电机 | 750W/380V/50HZ | |
毛/净重 | 450/390㎏ | |
外形尺寸 (长×宽×高) | 1370×685×1360 | 54″×27″×53.5″ |
包装箱尺寸 (长×宽×高) | 1470×770×1470 | 58″×30″×58″ |
随机附件 | 特殊附件 | ||
三爪卡盘 | φ160㎜ | 底柜油盘 | 1 SET |
三角皮带A＃800 | φ800㎜ | 中心架 | 1 SET |
呆顶尖 | NO.3、NO.5 | 跟刀架 | 1 SET |
刀架扳手 | 1PC | 组合车刀 | 5PC/1SET |
内六角扳手 | 4#、5#、6# | 活络顶尖 | No.3 |
双头呆扳手 | 12－14、17－19 | 冷却泵 | 1 SET |
后挡板 | 1PC | 特殊挂轮 | 10PC/1SET |
随机挂轮 | 4PC/1SET | 花盘 | φ160㎜/φ200㎜ |
M、N挂轮 | 4PC/1SET | 四爪卡盘 | φ160㎜/φ200㎜ |
工作灯 | 1PC | 过渡盘 | φ160㎜/φ200㎜ |
