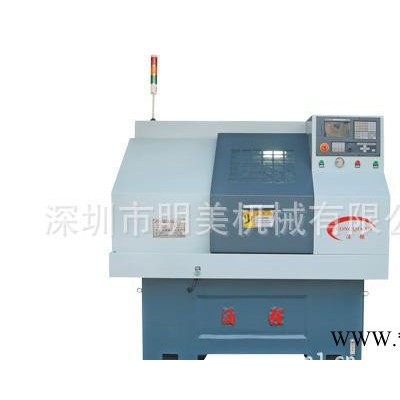

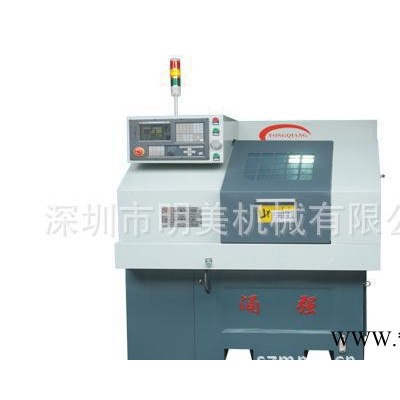

型号:MCK0636 | 重要参数 | 单位 | PARAMETER |
Swing diameter over bed | 床身回转直径 | mm | ¢300 |
Swing diameter over table | 拖板上回转直径 | mm | ¢100 |
Row of knife number | 排刀数 | 把 | 4-8 |
Spindle bore | 主轴通孔直径 | mm | ¢49 |
Spindle speed(infinitely) | 主轴转速 | r/min | 100-4000 |
Longitudinal stroke | X轴**大移动行程 | mm | 260 |
Cross stroke | Y轴**大移动行程 | mm | 300 |
Rapid traverse | 快速进给速度 | mm/min | X | 10000 |
Z | 18000 |
Pulse equivalent | 脉冲当量 | mm | X | 0.0005 |
Z | 0.001 |
Repos itioning accuracy | 重复定位精度 | mm | X | 0.005 |
Z | 0.01 |
Thread cutting | 公制 | mm | 0.25-50 |
美制 | 牙/口寸 | 100-4TPI |
Power of main motor | 主电机功率 | kw | 4 |
N.W. | 机床重量 | kg | 1500 |
Overall dimensions(LXWXH) | 外形尺寸 | mm | 1500×1200×1680 |
机床性能与优点:
1。高精度电主轴 本机床采用公司自主研发的电主轴床头,去掉了传统的皮带传动工艺,轴承采用前后配对高速轴承,具有高速,高刚性,高精度的特性。 2.床身采用高刚性铸铁,树脂砂工艺,床脚和床身一体式结构。 3.进给各轴全伺服驱动,导轨经超音频淬火,寿命持久,保证了精度,稳定性和耐用性。 4.X、Z向丝杠在导轨中间布置,滑板受力均衡,摩擦力小,运动速度大幅提高; 丝杠、导轨全防护设计,完全隔离了切屑和切削液,保护了丝杠和导轨。 5.大功率强力冷却泵,极大改善了零件切削,根据客户要求可安装1-4条冷却管,冷却性能好。 |
|
