| 测量精度 | 0.3级 |
|---|---|
| 显示方式 | 双4位数码管，可带小数点显示 |
| 输入规格 | 热电阻和热电偶输入 |
| 输出规格 | 固态和继电器选择输出 |
| 产地 | 福建 |
| 产品认证 | CQC |
| 电压 | 100-240VAC或24VDC |
| 结构形式 | 台式 |
| 控制模式 | 智能温度控制调节器 |
| 类型 | 智能温度控制调节器 |
| 适用范围 | 化工,冶金,陶瓷,塑料,石化,轻工,机械 |
| 执行标准 | 国标 |
| 驱动能源 | 电动 |
| 品牌 | YUDIAN/宇电 |
| 型号 | AI-509 |
| 加工定制 | 否 |
| 特性级别 | 标准级 |
| 产品特点 / 技术规格 |
| 产品特点 ● 为塑料机械、食品机械、包装机械、烘箱、环境实验设备┅┅等行业设计。具备操作简便、易学易用及价格低廉的特点。 **用的 100~240VAC 输入范围开关电源或 24VDC 电源供电，具备50Hz/60Hz 电源频率及℃ /。F 单位选择功能。 ● 输入可自由选择热电偶或热电阻，输出采用先进的模块化结构，规格丰富，交货迅速且维护方便。 ● 采用具备自整定（AT）功能的 AI 人工智能调节算法，控制准确且无超调。 ● “发烧”级硬件设计，采用钽电容或陶瓷电容取代普通电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及 I/O 端子均通过 4KV/5KHz 的群脉冲抗干扰实验。 ● 通过 ISO9001 质量认证、ISO14001 环境管理体系认证和 CE 认证，在质量、抗干扰能力及安全标准方面符合国际水准。 ------------------------------------------------------------------------------- 技术规格 ● 输入规格：K、S、R、E、J、N、Pt100 ● 测量范围：K(0~1300℃ )、S(0~1700℃ )、R(0~1600℃ )、E(0~1000℃ )J(0~1200℃ )、N(0~1300℃ ) 、Pt100(-200 ~ +800℃ ) ● 测量精度：0.3%FS±1℃ (AI-508)；0.3%FS±0.1℃ (AI-509) ● 调节方式：位式调节方式（ON-OFF）或带自整定（AT）功能的 AI 人工智能 PID 调节 ● 输出规格（模块化）：L1 继电器触点开关输出（常开）：250VAC/2A 或 30VDC/2AG 固态继电器（SSR）电压输出：12VDC/30mA ( 用于驱动 SSR 固态继电器 )W1 可控硅无触点开关输出（常开）：100~240VAC/0.2A（持续），2A（20mS瞬时，重复周期大于 5S）K1 可控硅过零触发输出：可触发 5~500A 的双向可控硅、2 个单向可控硅反并联连接或可控硅功率模块K3 三相可控硅过零触发输出：可触发 5~500A 的双向可控硅、2 个单向可控硅反并联连接或可控硅功率模块 ● 报警功能：上限报警、下限报警及正负偏差报警功能，可选购安装继电器模块将报警信号输出 ● 电源：100~240VAC，-15%，+10%/50~60Hz ● 电源消耗：≤ 3W ● 使用环境：温度 -10~+60℃；湿度 0~90%RH |
| 型号定义 |
| 仪表型号由 5 部分组成，如下：AI-509 A G L2 L2 ① ② ③ ④ ⑤ ① 表示仪表型号AI-509 型人工智能温度控制器，0.3 级测量精度**高显示分辩率为 0.1℃ ② 表示仪表面板尺寸规格A 面板 96×96mm，开口 92×92mm，插入深度 100mmD 面板 72×72mm，开口 68×68mm，插入深度 95mmD2 面板 48×48mm，开口 45×45mm，插入深度 95mmE 面板 48×96mm（宽 × 高），开口 45×92mm，插入深度 100mmF 面板 96×48mm（宽 × 高），开口 92×45mm，插入深度 100mm ③ 表示仪表主输出（OUTP）安装的模块规格 L1 表示为继电器输出，规格为 2A/250VAC，大体积，仅常开端具备火花吸收功能 L2 表示安装有常开 + 常闭端的小体积继电器模块，规格为 1A/250VAC G 表示为 SSR 电压输出，规格为 12VDC/30mA W1 表示无触点可控硅开关输出，适合驱动 80A 以下交流接触器，干扰低，长寿命 K1 表示为可控硅过零触发输出，( 仅 1 路触发输出，适合单相电源） K3 表示为三相可控硅过零触发输出，可触发 5~500A 的双向可控硅、2 个单向可控硅反并联连接或可控硅功率模块 ④ 表示仪表报警（ALM）安装的模块规格，可作为**路报警输出。 N 或不写表示没有安装模块 L0 表示安装有常开 + 常闭端的大体积继电器模块，规格为 2A/250VAC，支持 AL1 报警输出 L2 表示安装有常开 + 常闭端的小体积继电器模块，规格为 1A/250VAC，支持 AL1 报警输出 L5 表示安装 2 路常开继电器模块，规格为 2A/250VAC，可支持 AL1 及AL2 两路报警输出 ⑤ 表示仪表辅助输出（AUX）安装的模块规格，可作第二路报警输出N 或不写表示没有安装模块 L0 表示安装有常开 + 常闭端的大体积继电器模块，规格为 2A/250VAC，支持 AU1 报警输出 L2 表示安装有常开 + 常闭端的小体积继电器模块，规格为 1A/250VAC，支持 AU1 报警输出 L5 表示安装 2 路常开继电器模块，规格为 2A/250VAC，可支持 AU1 及AU2 两路报警输出 注 1：对于 D2 尺寸仪表受体积限制，当 AUX 位置安装 L5 或 L1 模块时，OUTP 位置不能安装 L1 大体积模块，可用 L2 替代。注 2：D、D2 尺寸仪表无法安装 K3 模块；D2 没有 ALM 模块插座；D 在ALM 位置无法安装 L5 双路继电器输出模块。 |

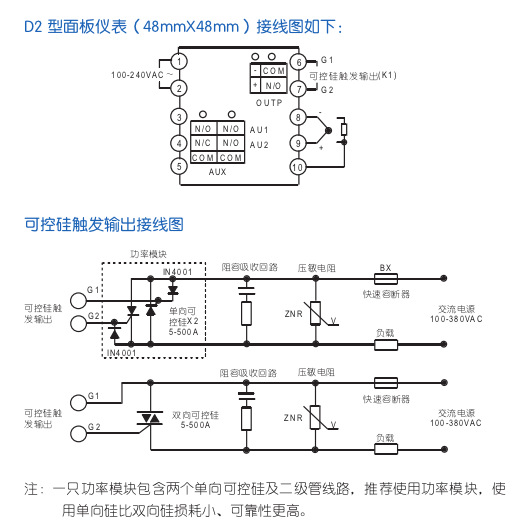

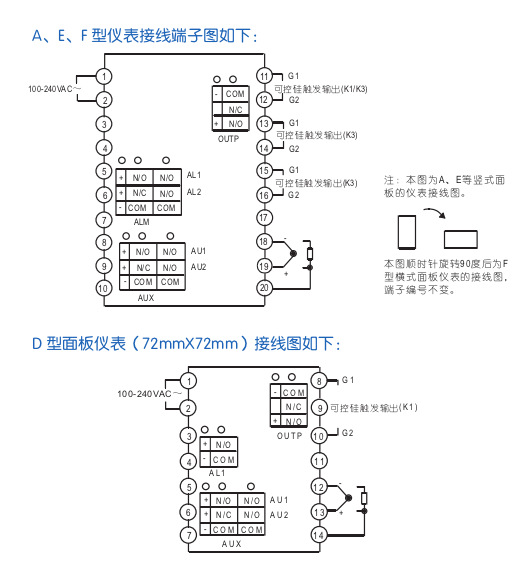

| 接线图 |
| 不同型号的热电偶采用的热电偶补偿导线不同，补偿导线应直接接到仪表后盖的接线端子上，中间不能转成普通导线，否则会产生测量误差。 |
