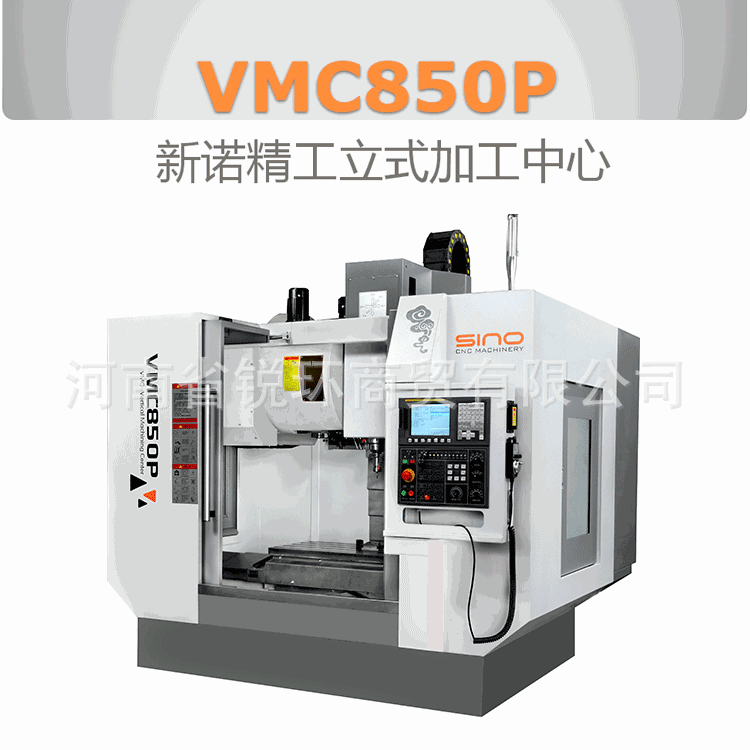

立式加工中心高速高精高刚性VMC850P 新诺精工机床

1

工作台面积（宽×长）

mm

500×1000

2

T型槽

mm

5-18

3

T型槽间距

mm

100

4

工作台承重

kg

500

行 程

5

左右行程（X轴）

mm

850

6

前后行程（Y轴）

mm

500

7

上下行程（Z轴）

mm

550

8

主轴中心至立柱导轨面距离

mm

582

9

主轴端面至工作台距离

mm

100-650

主 轴

10

主轴孔锥度

BT40

11

主轴转速范围

r/min

20-8000

12

主电机型号

βiI12/10000

13

伺服主电机额定功率

kw

11

14

伺服主电机30分钟堵转功率

kw

15

15

伺服主电机额定输出扭矩

Nm

52.5

16

主轴部件动平衡方式

G1

17

主轴精度

主轴端面跳动:0.005mm

主轴径向跳动:近端0.003mm

刀 柄 规 格

18

刀柄标准

MSA403  BT40

19

拉钉标准

MSA403  P40T-1

进 给

20

X/Y轴进给电机型号

βiSC12/3000

21

X/Y轴进给电机转速

r/min

3000

22

X/Y轴进给电机额定功率

kw

1.8

23

X/Y轴进给电机额定输出扭矩

Nm

11

24

Z轴进给电机型号

βiSC 22B/2000

25

Z轴进给电机转速

r/min

2000

26

Z进给电机额定功率

kw

2.5

27

Z进给电机额定输出扭矩

Nm

20

28

X/Y轴快速移动

m/min

48/48

29

Z轴快速移动

m/min

32

30

切削进给速度

mm/min

10000

刀  库

31

刀库类型

机械手

32

刀库容量

把

24

33

满刀刀具直径

mm

Ф78

34

邻空刀刀具直径

mm

Ф120

35

刀具允许重量

kg

8

36

刀具允许长度

mm

300

37

换刀时间（刀对刀）

s

2.5

38

选刀方式

正逆转任意选刀

动力源

39

机床电气总容量

KVA

20

40

冷却泵流量

L/min

40

41

机床用压缩空气

kg

6～8

42

电源要求

380V±10% 50Hz

环 境 要 求

43

环境温度要求

0℃～40℃

44

相对湿度

20%～80%

机 床 尺 寸

45

机床外形尺寸

mm

2460×2355×2860

46

机床重量（约）

kg

5500

47

机床防护罩

全封闭

精 度

48

定位精度

mm

0.008

49

重复定位精度

mm

0.004

其 他

50

导轨型式

线轨

51

排屑方向

前冲屑

52

油水分离

机台式油水分离结构

53

清洗方式

手动气吹/高压水充

54

冲屑方式

主轴前端吹气,冲水

55

主轴保护

气幕保护

1

数控系统

日本

FANUC

FANUC 0i MF(5)

2

伺服进给电机

日本

FANUC

3

伺服主轴电机

日本

FANUC

4

驱动器

日本

FANUC

5

主轴组

台湾

罗艺/御成

BT40-φ150

6

滚珠丝杆

台湾

PMI

4016/4016/4016（C3级）

7

直线导轨

台湾

PMI

35/45/45

8

主轴轴承

日本

NSK

7014/7014

9

打刀缸

台湾

HINAKA

4.5t

10

机械手刀库

台湾

冈田/北矩

24T

11

内防护

台湾

KEYARROW

12

联轴器

日本

三木

SFC-060DA2

13

热交换器

河北

同飞

EA-05N

14

丝杠轴承

日本

NTN

BST30*62-1BP4

15

减压阀

台湾

金器

MAFR300L-10A-D

16

数显压力表

日本

CKD

17

油雾器

台湾

金器

MAL300L-10A

18

电动润滑泵

台湾

ISHAN

YET-B2P2

19

滤油器

台湾

ISHAN

FL-025030

20

同步带

美国

Gates

8YU-856-8M-40

21

冷却水管

台湾

美格仕

22

排屑器

杭州

佳吉

23

电源开关

法国

Schneider

24

断路器

法国

Schneider

25

接触器

法国

Schneider

26

继电器

奥地利

TE

机床标准配置

1

高刚性结构机台大件

11

液压系统

2

精密主轴单元

12

手持便携式操作单元

3

精密级滚动导轨副

13

10.4吋液晶显示器

4

精密级滚珠丝杠副

14

三色灯

5

数控系统

15

气动系统

6

主电机及伺服电机

16

定时定量自动润滑系统

7

电器柜热交换器

17

P4级丝杆专用轴承组

8

机床外防护罩

18

机床导轨防护罩

9

清洗气枪

19

高压水枪

10

主轴刀号显示

20

冲屑

选配项目（另行计价）

1

(轮廓控制)AICC功能

2

主轴油冷机

3

自动排屑器

4

电气柜空调

5

四轴/五轴转台

6

对刀仪

7

开门断电保护

8

工件测量仪

9

中心出水主轴

10

机床随机附件清单

1

垫块

8件

2

工具

1套

3

地脚螺栓

8件

4

六角螺母

8件

5

三色工作灯

1件

6

手脉

1件

7

清洗水充

1件

8

清洗气吹

1件

9

照明灯

2件

10

主轴锥孔清洁棒

1件

随机技术文件

1

使用说明书（机械部分）

1份

2

使用说明书（电气部分）

1份

3

润滑泵使用说明书

1份

4

合格证明书

1份

5

装箱单

1份

6

系统用户手册

1份

7

系统维修说明书

1份

8

系统参数说明书

1份

9

机床参数及传输软件(CF卡)

1份
