| 导轨形 | XYZ |
|---|---|
| 精度 | 0.002mm |
| 产地 | 台湾 |
| 控制方式 | 人工 |
| 类别 | 摇臂铣床 |
| 适用范围 | 模房整厂设备 |
| 新旧程度 | 全新 |
| 重量 | 1250KG |
| 执行质量标准 | 国标 |
| 是否库存 | 是 |
| 作用对象 | 五金 |
| 适用行业 | 五金 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 品牌 | 台湾荣田精机 |

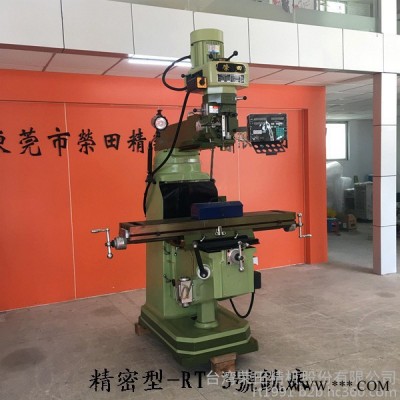

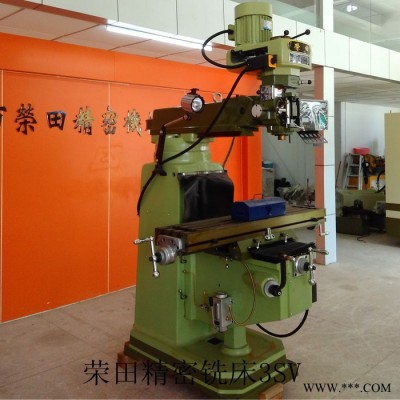

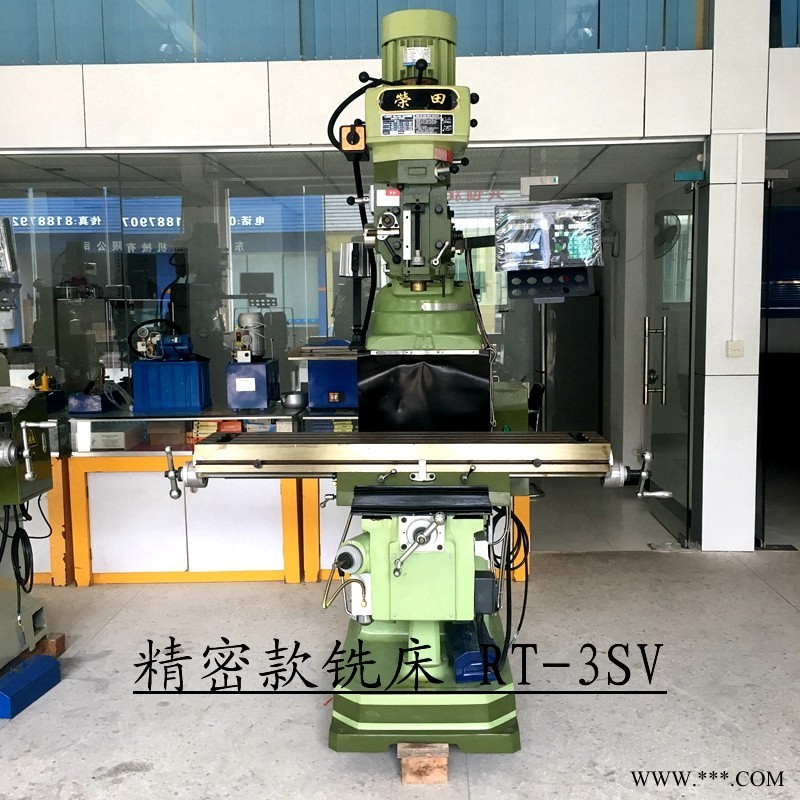

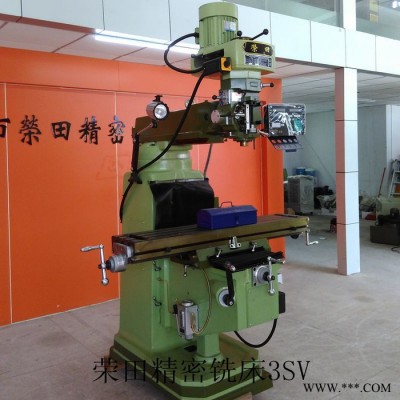

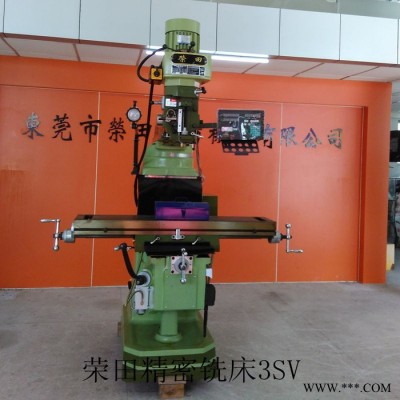

| 型号 | 精密款3#铣床3SV |
| T型槽数目 | 3 |
| 荣田精机RONTEN立式铣床技術參數及优势特点： | |||||||
|
| |||||||
| 项 目 | 3S / 3SV | 4S / 4SV | 4SVL | ||||
| 工作台尺寸 | mm | 1270*254 | 1270*254 | 1370*280 | |||
| 工作台负载 | Kg | 300 | 350 | 500 | |||
| 左右行程 | mm | 750 | 880 | 910 | |||
| 前后行程 | mm | 400 | 400 | 400 | |||
| 上下行程 | mm | 440 | 440 | 410 | |||
| 伸出臂行程 | mm | 500 | 500 | 500 | |||
| 主轴升降行程 | mm | 127 | |||||
| 主轴每转进给转速 | / | 0.04、0.08、0.15/转 | |||||
| 主轴转速 | Rpm | 16速50-5440 | |||||
| 主轴锥度 | / | R8 | |||||
| 主轴铣头倾斜角度 | / | 前后 45° / 左右90° | |||||
| 主轴端至工作台距离 | mm | 60-440 | |||||
| 主轴马力 | HP | 3 | |||||
| 导轨形状X、Y、Z | / | ▲.▲.▲ | ▲.■.▲ | ▲.■.▲ | |||
| 机床尺寸 | mm | 1900*1550*2300 | 1900*1550*2300 | 1950*1600*2100 | |||
| 机械重量 | Kg | 1250 / 1380 | 1250 / 1380 | 1650 | |||
|
| |||||||
| 铣床特点介绍：高刚性、高稳定性、高精度、耐重切削（精密型） 立铣头采用强力立钢头铣头，齿轮箱、刹车座采用高级铸铁连体加工，刚性好，变形量低、比重较重、切削更精准；台湾原装主轴，传动结构采用特殊设计，马力强劲，适合重切削，配合NSK P4精密级主轴轴承。 主轴采用一体式成形SCM-21材质，并经调质渗碳、精密研磨处理，选用精密P4级轴承，选购、组装、检测过程严格把关，确保摆动误差控制在0.002mm以内。 铸件采用FC-30及FCD-45高级强韧铸铁造，配合内部之双层超强加强筋，并经强制回火处理，消除应内力，确保强度及刚性，铸件内侧国内采用蜂窝式加密型加强筋结构，确保重切削时机台稳定性及精度。 工作台由FC-30高级强韧铸铁铸造，加硬加厚的改进型工作台，工作台面、滑轨、经调质后，再经高周波硬化处理、研磨。T型槽准确加工后，三槽六面经精密研磨，全行程公差在0.010m/m以内，使工件加工作业迅速方便。 X,Y两轴采用C5级预压式双螺帽，精密滚珠螺杆、并附锁固装置，押送平顺、间隙小、定位佳。X,Y轴滑道、鸠尾及调整揳，全面贴覆Turcite-B耐磨片，再经精密人工铲花，精度持久耐磨。X,Y,Z三轴滑道各有精密刮刷片防护，确保滑道不刮伤。 电子读数系统选用国内第一品牌万濠电子尺，读数更精准、更稳定，并且实现了读数系统完全防尘、防水、防油、防震，确保读数准确，提供加工精度和效率。 润滑系统国内最先在机床润滑系统中采用油管接头螺母固定，不易脱落，有效提高轨道润滑效果。 | |||||||
