类型 | 普通车床 |
---|---|
控制形式 | 数控人工 |
安装形式 | 落地式 |
布局形式 | 卧式 |
产品类型 | 全新 |
品牌 | 兴富祥 |
型号 | CNC-42 |

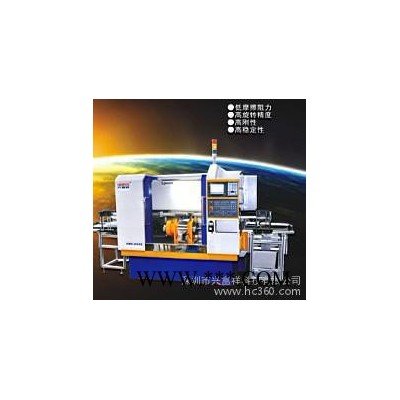

产品简介:
特性
● 伺服主軸伺服夹紧、平床身垂直雙刀塔、雙通道系統設計,雙端同時可做 相同或不同加工。
● 心軸類、管類兩端內外徑同時加工、选配高精度弹簧夹头同心度可达0.02mm以内,也可加工长420mm左右同一轴线上的偏心轴。
● 加工零件长度80mm~460mm,配加长主轴头长度可达700mm,短零件通过导向可同时分别加工两端。
● 非對稱或異型零件,可根据需求設計自動送退料系統,可根据用户需求訂製特殊主軸頭。
技 术 参 数
型 號 CC42
主軸 NSK轴承
主軸精度 mm 0.003
加工外径 mm Φ6~Φ42
**高轉速 rpm 6000
進給速度 THK线轨、絲杆、NSK轴承
X, Z向快速移動 M/min 30
行程
X左軸行程 mm 120
X右軸行程 mm 120
Z右軸行程 mm 180
Z左軸行程 mm 360
工作精度 mm 0.01
重复精度 mm 0.005
刀塔
36刀塔數 unit 2(R,F)
刀塔型式 BTP63 -8R(F)-415
外徑刀具 □mm 20 x 20(16x16)
內徑刀具 ?mm 32(25)
馬達
主軸馬達 KW 7.5
X軸馬達 KW 1.5 KW
Z軸馬達 KW 1.5 KW
潤滑油泵 L 1.8L
冲削液馬達 KW 1.58KW
切削液馬達 KW 0.96KW
控制系统 M70A 一套
機械尺寸
長度 mm 3000
寬度 mm 1780
高度 mm 2000
淨重 kg 4200
毛重 kg 4600
標準配備
●全封闭外罩
●工具箱
●切削冷卻,冲洗系統
●氣壓系統
●工业空调
●警示燈, 照明燈
●中央潤滑系統
●排屑機
選購配備
●夾頭(173E)
●動力刀塔
●夾頭延長套筒
●刀塔刀盘DT(VD)
●加长主轴头
●控制系统
●尾座
