产品类型 | 全新 |
---|---|
动力类型 | 机械传动 |
控制形式 | 数控 |
类型 | 龙门车床 |
适用范围 | 适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工 |
安装形式 | 落地式 |
布局形式 | 龙门 |
品牌 | 宏顺达机床 |
产品简介:

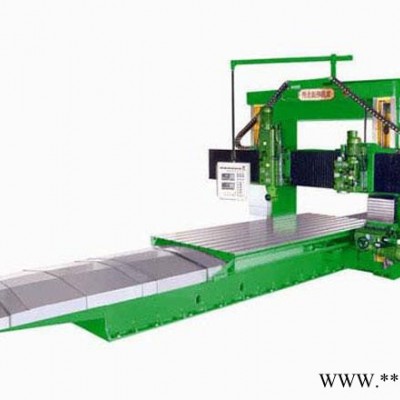

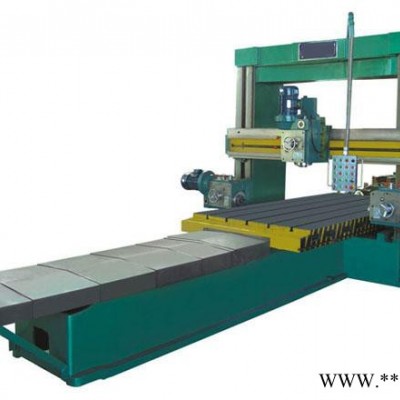

HWSK8032数控龙门铣床,固定式床身、工作台移动;主轴箱随溜板上下移动;亦可沿横梁左右移动实现三轴联动;配置22KW主轴伺服电机。机床具有铣削、镗削、钻削、锪孔等功能。
功能特点
机床具有铣削、镗削、钻削、锪孔等功能。
行业应用
适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。
配置参数
定梁动台数控龙门铣床—HWSK8032
定梁动台数控龙门铣床—HWSK8032
序号 | 项目 | 单位 | HWSK-8032 | 序号 | 标准配置 | 品牌厂家 |
1 | 工作台面积 | mm | 8000*2800 | 22 | 机床铸件 | 本厂HT250两次回火处理 |
2 | X.Y.Z轴的行程 | mm | 8200*3400*1100 | 23 | 数控系统 | 台湾新代 21MA |
3 | 龙门跨距 | mm | 3200 | 24 | 丝杆 | 台湾TBI研磨C3级 |
4 | 主轴端面至工作台距离 | mm | 200-1200 | 25 | 导轨 | 台湾上银 |
5 | 最大承重 | T | 30 | 26 | 轴承 | 日本NSK,P4 |
6 | T型槽数量 | No | 15 | 27 | 主电机 | CTB |
7 | T型槽尺寸/间距 | mm | 22/200 | 28 | 进给电机 | 台湾韩宇 |
8 | 主轴转速 | rpm | 6000 | 29 | 主轴 | 台湾健椿,同步轮结构 |
9 | 主电机功率 | kW | 22 | 30 | 贴塑 | 台湾MSK |
10 | 主轴扭矩 | N.m | 114 | 31 | 外防护 | 沧州 |
11 | 主轴锥度及规格 | ISO7:24NO50 | 32 | 联轴器 | 德国R+W | |
12 | 拉钉规格 | P50T-2-MAS403-45° | 33 | 配重氮气 | 无锡德月 | |
13 | X、Y、Z快移速度 | m/min | 7/7/5 | 34 | 电器 | 法国施耐德 |
14 | X、Y、Z伺服电机扭矩 | N.m | 48*4/35*4/35*4 | 35 | 油冷机 | 上海松江 |
15 | X、Y、Z伺服电机功率 | kW | 11/7.5/5.5(三轴都加减速机1:4) | 36 | 机床重量 | 50T |
16 | X、Y、Z伺服电机转速 | rpm | 1500 | 37 | 机床外形尺寸 | 17500*5500*5500 |
17 | X、Y、Z轴丝杠直径 | mm | Φ120/Φ80/Φ63 | 38 | 主轴直径 | BT50-220主轴。 |
18 | X.Y轴滚柱导轨型号 | Mm | 65/65 (7条) | 39 | 驱动方式 | 直连式 |
19 | Z 轴 | 硬轨 | 40 | 直角铣头 | 台湾名扬(可选配) | |
20 | 进给速度 | mm/min | 6000 | 41 | 刀库 | 24T台湾岗田(可选配) |
21 | 最小步进当量 | mm | 0.001 |
