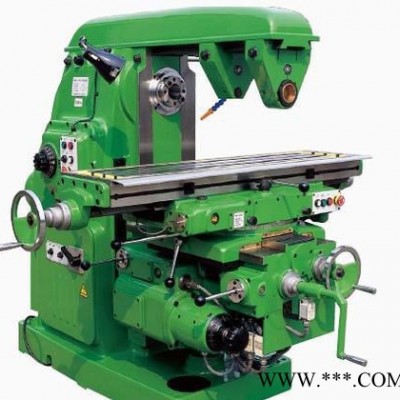

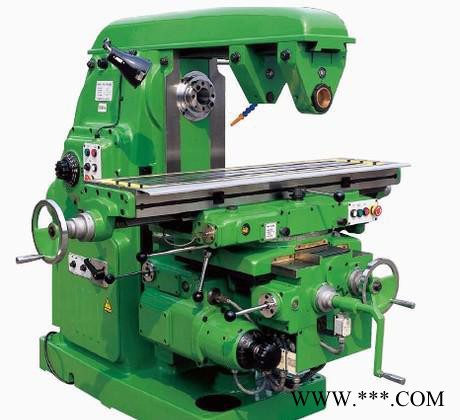

（巴巴**）深圳钜凌万能升降台铣床X6132铣床

项目名称
 Working table

 单位
 Unit

 参数
 Spectification

工作台
 working Table

 工作面积(宽×长)
 working surface(W×L)

 mm

320×1325

 **大承载重量
 Bearing

 kg

 500

 T型槽数目
 No.of T-slots of table

 3

 T型槽宽度
 Width of T-slots of table

 mm

 18

 T型槽间距
 Distance between T-slots

 mm

 70

 行程
 Travels

 X向(工作台纵向)手动/机动
 Longitudinal(manual/auto)

 mm

 700/680

 Y向(滑座横向)手动/机动
 Cross (manual/auto)

 mm

 245/230

 Z向(升降台垂向)手动/机动
 Vertical(manual/auto)

 mm

 320/300

 主轴
 Spindle

 锥孔(Taper)

 IOS NO.50(7:24)

 转速范围

 r/min

 30-1500

 转速级数
 No.of spindle speeds

 级
 Step

 18

 轴向移动距离
 Axial mootion

 mm

 85

 **大回转角度
 Max.swivel angle

 dep

 ±45

 垂直导轨面至工作台中心线轴距离
 **小/**大
 Distance from spindle nose
 to table surface min./mix.

 mm

 215/470

 主轴中心线至床身垂直导轨面距离
 Distance from centre line of
 spindle tovertical guideway
 surface of column

 mm

 30/350

 进给
 Feedrates

 切削进给速度
 cutting feed rate

 mm/min

 X:23.5~1180
 Y:15~786
 Z :8~394

 快速移动速度
 Rapid feed rate

 mm/min

 X,Y:2300
 z:770

 进给级数
 No.of feeds

 级
 Step

 18

 电动机
 Motor

 主轴电机功率
 Power of spindle motor

 kw

 7.5

 进给电机功率
 powerof feed motor

 kw

 2.2

 其他
 Others

 机床外形尺寸(长×宽×高)
 Overall dimensions（L×W×H）

 mm

 2294×1170×1665

 机床重量
 Weight of the machine

 kg

 2850
