| 安装方式 | 立式 |
|---|---|
| 刀具数量 | 24.0 |
| 定位精度 | 0.006 |
| 动力类型 | 电动 |
| 类型 | 立式加工中心 |
| 售后服务 | 全国联保 |
| 主电机功率 | 7.5 |
| 主轴转速范围 | 8000rpm |
| 界面语言 | 中文 |
| 是否库存 | 是 |
| 作用对象 | 冶金 |
| 适用行业 | 冶金 |
| 布局形式 | 立式 |
| 品牌 | 马扎克 |
| 型号 | VMC855 |
| 加工定制 | 是 |

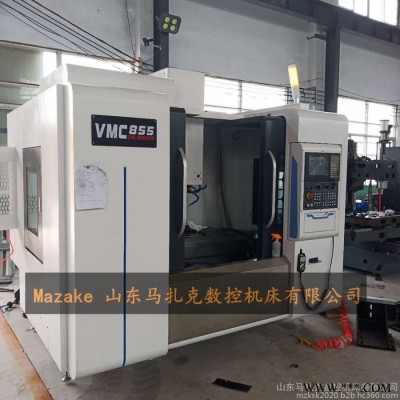

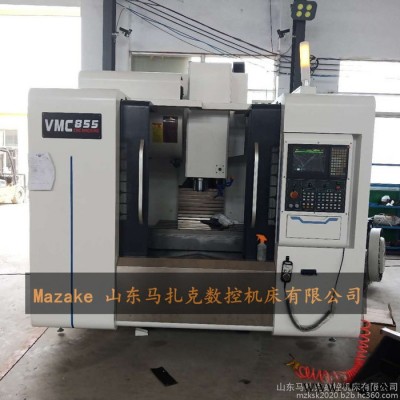

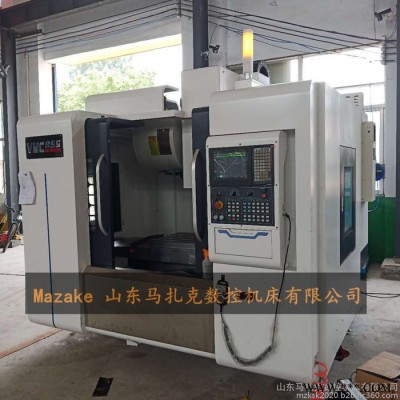

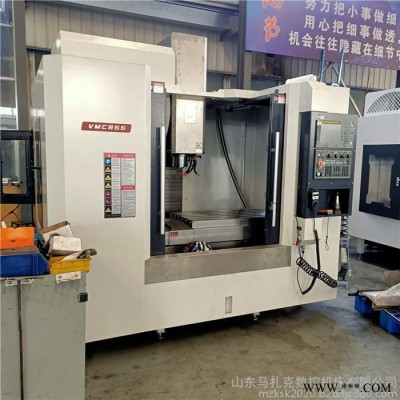

VMC855立式加工中心三线 资料
一、 产品简介与用途
该产品为X、Y、Z三轴伺服直联控制半闭环立式加工中心，三轴均为台湾HIWIN/PMI滚柱导轨，主轴为伺服电机通过同步带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工，适合于多品种、中小批量产品的生产，能满足对复杂、高精度零件的加工。可配第四旋转轴，以满足特殊零件的加工要求。
二、 主要结构特点

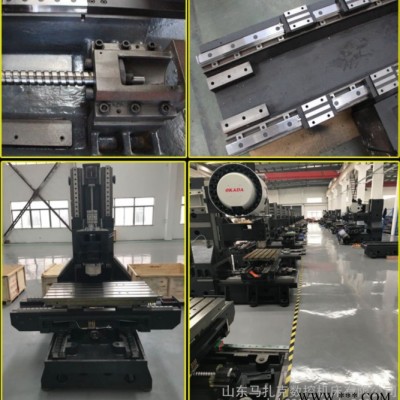

1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用HT300铸铁；底座为箱体式结构，紧凑而合理的对称式筋结构了基础件的高刚性和抗弯减震性能；A型桥跨式立柱及内部网格状筋，有力了Z轴强力切削时的刚性及精度；基础件采用树脂砂造型并经过时效处理，为机床长期使用性能的稳定性提供了保障。
2、 Z向加配氮气平衡或采用Z向电机功率加大规格，主轴箱运动顺畅、稳定；Z向驱动电机具有失电制动装置；
3、 X、Y、Z三个方向进给采用台湾HIWIN/PMI高精度高强度的内循环双螺母预压大导程滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，机床的定位精度和同步；
4、 采用高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速可达8000rpm；
5、 主轴采用中心吹气结构，在主轴松刀时迅速用中心高压气体对主轴内锥进行清洁，刀具夹持的精度和寿命；
6、 X、Y、Z三个方向导轨、丝杠都采用防护装置，丝杠及导轨的清洁，确保机床的传动及运动精度和寿命；
7、 机床外防护采用全防护结构设计，操作方便、可靠；
8、 采用可靠的集中自动润滑装置，定时、定量对机床各润，滑点自动间歇式润滑，可依据工作状况调节润滑时间；
9、 采用台湾专业厂家生产的24把圆盘式刀库，换刀准确，时间短，效率高，经百万次运转测试，符合可靠性要求；带有阻尼结构，能减少运动时的冲击，刀库的使用寿命；气动驱动，使用方便，路径换刀；
10、 机床操作系统采用人体工程学原理，操作箱独立设计，可自身旋转，操作方便。
三、 主要技术参数
1、 技术规格
① 行程
X轴： 800mm
Y轴： 550mm
Z轴： 550mm
主轴端面至工作台面距离： 150~650mm
主轴中心至立柱导轨面距离： 575mm
② 工作台
工作台面积： 1000×550mm
工作台负荷： 500kg
T型槽（槽×宽×中心距）： 5/18/100mm
③ 主轴
主电机功率： 7.5/11Kw（伺服电机）
主轴内锥： BT40
主轴转速： 8000rpm
④ 刀具
刀具直径（邻空）： 80 mm
刀具长度： 300mm
⑤ 快速位移
X/Y轴快移： 36/36m/min
Z轴快移： 30m/min
切削进给速度： 1~10000mm/min
⑥ 精度
定位精度： 0.010mm
重复定位精度： 0.006mm
2、 CNC控制系统
系统具有完善可靠的联锁、保护和故障诊断报警等功能，配有RS232标准通讯接口，可与计算机进行程序控制与存储，能实现DNC加工（依系统不同有差异）。
3、 电源装置
电源形式三相交流380V±10% 50Hz±10%
用电容量 12KVA
4、 冷却系统
水箱容积： 200L
冷却泵功率： 180W
冷却泵流量： 12L/min
额定扬程： 40m
5、 气源
使用气压： 0.6MPa
6、 机床外形尺寸及重量
机床外形尺寸（纵深×左右×高）: 2500×2250× 2400mm
机床净重: 5500Kg
四、

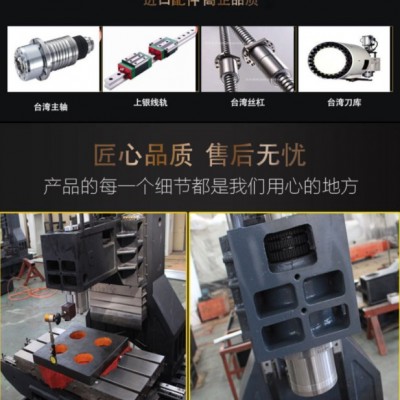

五、 主要外购件清单
| 序号 | 名称 | 型号或图号 | 产地 | 制造商 |
| 1 | 主轴单元 | 直径150㎜，8000rpm | 台湾 | 健椿/罗翌 |
| 2 | 增压打刀缸 | 4500Kg | 台湾 | 濠澄/劲湛 |
| 3 | 刀库 | BT40 | 台湾 | 冈田 |
| 4 | X向滚珠丝杠副 | 直径40㎜，螺距16㎜ | 台湾 | HIWIN/PMI |
| 5 | Y向滚珠丝杠副 | 直径40㎜，螺距16㎜ | 台湾 | HIWIN/PMI |
| 6 | Z向滚珠丝杠副 | 直径40㎜，螺距16㎜ | 台湾 | HIWIN/PMI |
| 7 | X轴滚柱线轨 | 35㎜（两轨四滑块） | 台湾 | HIWIN/PMI |
| 8 | Y轴滚柱线轨 | 45㎜（两轨四滑块） | 台湾 | HIWIN/PMI |
| 9 | Z轴滚柱线轨 | 45㎜（两轨六滑块） | 台湾 | HIWIN/PMI |
| 10 | 三轴防护罩 | | 台资 | 鸿旺/海东 |
| 11 | 丝杠专用轴承 | 丝杆斜角支撑轴承30X62 | 德国 | FAG/NSK |
| 12 | 弹性联轴器 | 28-35 | 台资 | 台湾 |
| 13 | 冷却泵 | ALB | 国产 | 四川简阳云海 |
| 14 | 润滑系统 | 4L | 台资 | 宝腾 |
| 15 | 铸件 | HT-300 | 台资 | 科博尔KBR |
