| 材质 | 高能磁性材料 |
|---|---|
| 产地 | 河南 |
| 电流 | 0 |
| 电压 | 0 |
| 功率 | 0 |
| 类型 | 工业吸盘 |
| 台面尺寸 | 200*256*50 |
| 吸力 | 1260 |
| 颜色 | 橙黄 |
| 适用机床 | 加工中心 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 吸盘类型 | **力永磁吸盘 |
| 吸盘形状 | 矩形 |
| 配套机床 | 加工中心 |
| 品牌 | 沃德机床 |
| 型号 | PMSC-2525 PMSC-3030 PMSC-2040 PMSC-3060 |
| 加工定制 | 是 |
伟辉数控机床CNC超强永磁吸盘品质保证实用加工中心专用平面磁盘
* 详细信息
吸盘的比较
| 比较内容 | 超强磁盘 | 普通磁盘 |
| 吸力 | 吸力,吸力超强,磁力可以叠加,根据工件接触面积的增大而增大,可用于强力铣削 | 吸力微弱,磁力不能叠加,不能根据工件接触面积的增大而增大,通常用于磨削和电加工机床 |
| 精度 | 面板钢性大,稳定性好,在使用过程中不会产生形变,可实现精密加工. | 面板钢性差,稳定性差,在使用过程中易产生形变,尤其是大面积加工 |
| 磁力均匀恒定可预知 | 独特的长方形技术,针对不同形状,不同大小,不同数量以及摆放在吸盘的不同位置磁力均恒定 | 针对不同形状不同大小,不同数量以及不同的摆放位置,磁力会不规则的变化 |
| 工件受力方向 | 水平四个方向可满足水平XY方向的加工,适用于铣削. | 水平两个方向,仅适于单一方向加工 |
| 磁路结构 | 磁极成长方阵,磁束均匀渗透到工件底部,较浅而密集,通常情况1CM以上部分不显磁性 | ,磁束变化较大,可能会使加工显磁性,从而影响加工精度或磁化刀具和机床主轴 |
超强磁盘同电永磁的比较
| 比较内容 | 超强磁盘 | 电永磁 |
| 磁极结构 | 磁极面积小,可用于较小工件加工 | 磁极面积大,可用于较大工件加工 |
| 磁路结构 | 磁束均匀渗透到工件底部, 较浅而密集通常情况,6MM以下部分不显磁性,最薄可对2MM以上薄板件加工. | 需工件有一定厚度,通常情况厚度小于6MM以下有可能会使工件表面显磁性 |
| 热量 | 无热量产生 | 有热量产生 |
| 剩磁 | 剩磁小 | 吸盘剩磁大 |
| 开关 | 手柄开关,结构稳定,维修方便简单 | 剩磁大,电开关,出现故障不易维护 |
强磁盘使用中注意事项及方法
1、工件摆放时应尽可能的多占磁极，以得到更大的吸引力，而不要对齐磁极；
2、超强吸盘是一组磁力装夹工具，它由磁性吸盘本体和其他可选配件组成，应尽可能利用配件，方能实现精密快速装夹对于较你工件要适当选用辅助档块；
3、对于大且底面形状不规则的工件，可选多个吸盘组合起来使用，从而完成装夹；4、对于大且底面平整的工件，可选用辅助块垫高来完成装夹；5、对于卧铣或钻床，可配合三脚架侧置吸盘，从面完成装夹；
6、对于较小工件，可一次装夹多个工件，从而达到提高工效的目的（因工件太小，放置最外的工件请选配辅助档块）；
7、为了保证吸盘的平面度与机床工作平台面的平行度，在吸盘安装到位后，用户对吸盘工作面进行精铣超强磁盘同普通一次。
| 型号Specifications | 外形尺寸（mm）Size | 导磁体Magnetic block（个） | 导磁体吸力Magnetic force block(kgf) | 总吸力Total suction(kgc) | ||
| A | B | H | ||||
| PMSC-2025B | 200 | 256 | 50 | 56 | 22.5 | 1260 |

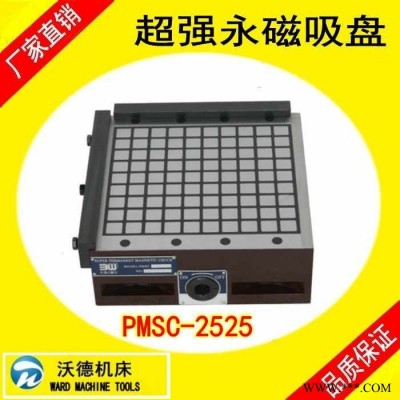

| PMSC-2525A | 253 | 252 | 90 | 90 | 22.5 | 2025 |

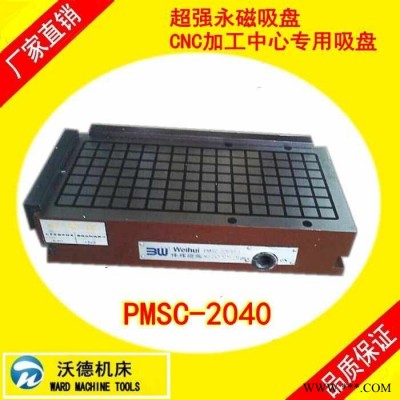

| PMSC-2040A | 200 | 400 | 80 | 136 | 22.5 | 3060 |
| PMSC-3030A | 300 | 300 | 90 | 132 | 22.5 | 2970 |
| PMSC-3040A | 300 | 400 | 90 | 176 | 22.5 | 3960 |
| PMSC-3040B | 293 | 376 | 60 | 132 | 22.5 | 2970 |
| PMSC-30100A | 300 | 1000 | 90 | 352 | 22.5 | 7920 |

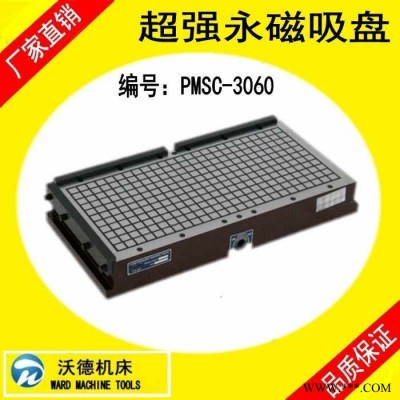

| PMSC-3060A | 300 | 600 | 90 | 275 | 22.5 | 6188 |
| PMSC-3535A | 350 | 350 | 90 | 183 | 22.5 | 4118 |
| PMSC-4040A | 400 | 400 | 90 | 240 | 22.5 | 5400 |
| PMSC-4050A | 400 | 500 | 90 | 300 | 22.5 | 6750 |
| PMSC-4060A | 400 | 600 | 90 | 375 | 22.5 | 8438 |
| PMSC-4080A | 400 | 800 | 90 | 480 | 22.5 | 10800 |
| PMSC-5050A | 500 | 500 | 110 | 400 | 22.5 | 9000 |
| PMSC-50100A | 500 | 1000 | 110 | 800 | 22.5 | 18000 |
* 详细信息
吸盘的比较
| 比较内容 | 超强磁盘 | 普通磁盘 |
| 吸力 | 吸力,吸力超强,磁力可以叠加,根据工件接触面积的增大而增大,可用于强力铣削 | 吸力微弱,磁力不能叠加,不能根据工件接触面积的增大而增大,通常用于磨削和电加工机床 |
| 精度 | 面板钢性大,稳定性好,在使用过程中不会产生形变,可实现精密加工. | 面板钢性差,稳定性差,在使用过程中易产生形变,尤其是大面积加工 |
| 磁力均匀恒定可预知 | 独特的长方形技术,针对不同形状,不同大小,不同数量以及摆放在吸盘的不同位置磁力均恒定 | 针对不同形状不同大小,不同数量以及不同的摆放位置,磁力会不规则的变化 |
| 工件受力方向 | 水平四个方向可满足水平XY方向的加工,适用于铣削. | 水平两个方向,仅适于单一方向加工 |
| 磁路结构 | 磁极成长方阵,磁束均匀渗透到工件底部,较浅而密集,通常情况1CM以上部分不显磁性 | ,磁束变化较大,可能会使加工显磁性,从而影响加工精度或磁化刀具和机床主轴 |
超强磁盘同电永磁的比较
| 比较内容 | 超强磁盘 | 电永磁 |
| 磁极结构 | 磁极面积小,可用于较小工件加工 | 磁极面积大,可用于较大工件加工 |
| 磁路结构 | 磁束均匀渗透到工件底部, 较浅而密集通常情况,6MM以下部分不显磁性,最薄可对2MM以上薄板件加工. | 需工件有一定厚度,通常情况厚度小于6MM以下有可能会使工件表面显磁性 |
| 热量 | 无热量产生 | 有热量产生 |
| 剩磁 | 剩磁小 | 吸盘剩磁大 |
| 开关 | 手柄开关,结构稳定,维修方便简单 | 剩磁大,电开关,出现故障不易维护 |
强磁盘使用中注意事项及方法
1、工件摆放时应尽可能的多占磁极，以得到更大的吸引力，而不要对齐磁极；
2、超强吸盘是一组磁力装夹工具，它由磁性吸盘本体和其他可选配件组成，应尽可能利用配件，方能实现精密快速装夹对于较你工件要适当选用辅助档块；
3、对于大且底面形状不规则的工件，可选多个吸盘组合起来使用，从而完成装夹；4、对于大且底面平整的工件，可选用辅助块垫高来完成装夹；5、对于卧铣或钻床，可配合三脚架侧置吸盘，从面完成装夹；
6、对于较小工件，可一次装夹多个工件，从而达到提高工效的目的（因工件太小，放置最外的工件请选配辅助档块）；
7、为了保证吸盘的平面度与机床工作平台面的平行度，在吸盘安装到位后，用户对吸盘工作面进行精铣超强磁盘同普通一次。
| 型号 Specifications | 外形尺寸（mm）Size | 导磁体 Magnetic block （个） | 导磁体吸力 Magnetic force block (kgf) | 总吸力 Total suction (kgc) | ||
| A | B | H | ||||
| PMSC-2025B | 200 | 256 | 50 | 56 | 22.5 | 1260 |
| PMSC-2525A | 253 | 252 | 90 | 90 | 22.5 | 2025 |
| PMSC-2040A | 200 | 400 | 80 | 136 | 22.5 | 3060 |
| PMSC-3030A | 300 | 300 | 90 | 132 | 22.5 | 2970 |
| PMSC-3040A | 300 | 400 | 90 | 176 | 22.5 | 3960 |
| PMSC-3040B | 293 | 376 | 60 | 132 | 22.5 | 2970 |
| PMSC-30100A | 300 | 1000 | 90 | 352 | 22.5 | 7920 |
| PMSC-3060A | 300 | 600 | 90 | 275 | 22.5 | 6188 |
| PMSC-3535A | 350 | 350 | 90 | 183 | 22.5 | 4118 |
| PMSC-4040A | 400 | 400 | 90 | 240 | 22.5 | 5400 |
| PMSC-4050A | 400 | 500 | 90 | 300 | 22.5 | 6750 |
| PMSC-4060A | 400 | 600 | 90 | 375 | 22.5 | 8438 |
| PMSC-4080A | 400 | 800 | 90 | 480 | 22.5 | 10800 |
| PMSC-5050A | 500 | 500 | 110 | 400 | 22.5 | 9000 |
| PMSC-50100A | 500 | 1000 | 110 | 800 | 22.5 | 18000 |
