| 售后服务 | 保修两年 |
|---|---|
| 主轴锥孔锥度 7 | 24ISO50 |
| 产品类型 | 全新 |
| 工作台尺寸 | 1370X360（mm） |
| 控制形式 | 程序控制 |
| 类型 | 万能铣床 |
| 适用范围 | 通用 |
| 重量 | 2300（kg） |
| 主电机功率 | 4（kw） |
| 主轴转速范围 | 60-1800（rpm） |
| 是否库存 | 否 |
| 作用对象 | 板材 |
| 适用行业 | 通用 |
| 布局形式 | 卧式 |
| 作用对象材质 | 金属 |
| 品牌 | 鸿海精密 |
| 型号 | X6136 |
| T型槽数目 | 3 |
鸿海精密X6136万能升降台铣床主要参数：
参数项目 | X6136 |
主轴锥孔锥度 | 7：24 ISO50 |
主轴端面至工作台面距离 (mm) | 0-420 |
主轴中心至床身垂直导轨面距离 (mm) | 175 |
主轴转速范围 (r/min) | 60-1800（12级） |
工作台尺寸 (mm) | 1320×360 |
工作台行程（纵向/横向/垂向） (mm) | 1000/280/380 |
工作台纵/横向机动进给速度 (mm/min) | 22-555（8级）810（快） |
工作台垂向机动升降速度 (mm/min) | 590 |
工作台T型槽数/宽度/间距 (mm) | 3/18/80 |
悬梁行程 (mm) | 500 |
主传动电动机功率 (kw) | 4 |
工作台机动进给电动机功率 (w) | 750 |
升降台升降进给电动机功率 (w) | 1100 |
冷却泵电动机功率 (w) | 90 |
冷却泵流量 (升/分) | 25 |
机床净重/毛重 (kg) | 2300/2400 |
外形尺寸 (mm) | 1880×1700×1800 |

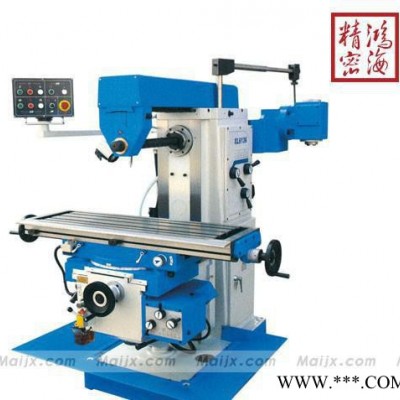

X6136万能铣床：
万能铣床适合于使用各种棒形铣刀,圆形铣刀,角度铣刀来铣削平面、斜面、沟槽等。如果使用万能铣头、圆工作台、分度头等铣床附件时，可以扩大机床加工范围。该机床具有足够的刚性和功率，拥有强大的加工能力，能进行高速和承受重负荷的切削工作，齿轮加工。适合模具特殊钢加工、矿山设备、产业设备等重型大型机械加工。万能铣床的工作台可向左、右各回转45°，当工作台转动一定角度，采用分度头附件时，可以加工各种螺旋面。万能铣床三向进给丝杠为梯形丝杠或滚珠丝杠。
X6136万能铣床特点：
工作台可左右回转45°；
主轴钢性好，承载能力强；
工作台X、Y、Z三方向齿轮传动自动进给，X向行程1000mm；
工作台导轨副超音频淬火、精密磨削；
手动润滑装置可对丝杠及导轨进行强制润滑；
可配置特殊附件：立铣头，实现立铣功能。
万能铣床主要结构特点
1、万能铣床底座、机身、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证机床长期使用的稳定性。
2、机床主轴轴承为圆锥滚子轴承，万能铣床主轴采用三支承结构，主轴的系统刚度好，承载能力强，且主轴采用能耗制动，制动转矩大，停止迅速、可靠。
3、工作台水平回转角度±45°，拓展机床的加工范围。万能铣床主传动部分和工作台进给部分均采用齿轮变速结构，调速范围广，变速方便，快捷。
4、工作台X/Y/Z向有手动进给、机动进给和机动快进三种，万能铣床进给速度能满足不同的加工要求；快速进给可使工件迅速到达加工位置，加工方便、快捷，缩短非加工时间。
5、万能铣床X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，配合强制润滑，提高精度，延长机床的使用寿命。
6、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的高效运转；同时，万能铣床冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。
7、万能铣床机床设计符合人体工程学原理，操作方便；万能铣床操作面板均使用形象化符号设计，简单直观。
8、床身用来固定和支承铣床各部件。顶面上有供横梁移动用的水平导轨。前壁有燕尾形的垂直导轨，供升降台上下移动。内部装有主电动机，主轴变速机构，主轴，电器设备及润滑油泵等部件。
9、横梁横梁一端装有吊架，用以支承刀杆,以减少刀杆的弯曲与振动。横梁可沿床身的水平导轨移动，其伸出长度由刀杆长度来进行调整。
10、主轴是用来安装刀杆并带动铣刀旋转的。主轴是一空心轴，前端有7:24的精密锥孔，其作用是安装铣刀刀杆锥柄。
11、纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动, 以带动台面上的工件作纵向进给。台面上的 T形槽用以安装夹具或工件。
12、横向工作台横向工作台位于升降台上面的水平导轨上，可带动纵向工作台一起作横向进给。
13、转台转台可将纵向工作台在水平面内扳转一定的角度(正、反均为0～45度)，以便铣削螺旋槽等。具有转台的卧式铣床称为卧式万能铣床。
14、升降台可以带动整个工作台沿床身的垂直导轨上下移动, 以调整工件与铣刀的距离和垂直进给。
15、底座底座用以支承床身和升降台，内盛切削液。
万能铣床安全操作规程
1、操作前要穿紧身防护服，袖口扣紧，上衣下摆不能敞开，严禁戴手套，不得在开动的机床旁穿、脱换衣服，或围布于身上，防止机器绞伤。必须戴好安全帽，辫子应放入帽内，不得穿裙子、拖鞋。戴好防护镜：以防铁屑飞溅伤眼，并在机床周围安装挡板使之与操作区隔离。
2、工件装夹前，应拟定装夹方法。装夹毛坯件时，台面要垫好，以免损伤工作台。
3、工作台移动时要检查紧固螺丝应打开，工作台不移动时紧固螺丝应紧上。
4、刀具装卸时，应保持铣刀锥体部分和锥孔的清洁，并要装夹牢固。高速切削时必须戴好防护镜。工作台不准堆放工具，零件等物，注意刀具和工件的距离，防止发生撞击事故。
5、安装铣刀前应检查刀具是否对号、完好，铣刀尽可能靠近主轴安装，装好后要试车。安装工件应牢固。
6、工作时应先用手进给，然后逐步自动走刀。运转自动走刀时，拉开手轮，注意限位挡块是否牢固，不准放到头，不要走到两极端而撞坏丝杠；使用快速行程时，要事先检查是否会相撞等现象，以免碰坏机件、铣刀碎裂飞出伤人。经常检查手摇把内的保险弹簧是否有效可靠。
7、切削时禁止用手摸刀刃和加工部位。测量和检查工件必须停车进行，切削时不准调整工件。
8、主轴停止前，须先停止进刀。如若切削深度较大时，退刀应先停车，挂轮时须切断电源，挂轮间隙要适当，挂轮架背母要紧固，以免造成脱落；加工毛坯时转速不宜太快，要选好吃刀量和进给量。
9、发现机床有故障，应立即停车检查并报告建设与保障部派机修工修理。工作完毕应做好清理工作，并关闭电源。
