| 产地 | 山东 |
|---|---|
| 售后服务 | 两年保修 |
| 适用行业 | 应用于电力、风能发电设备、钢结构、中央制冷、汽车、石化、换热器、法兰、工程机械等行业 |
| 品牌 | 泰格斯 |
| 型号 | THD10 |
| 加工定制 | 是 |
| 技术参数Specifications | ||||
| 机器型号 THD | 单位 | THD10 | THD16 | |
|
工作台 | 加工范围 | mm | φ400-φ1000 | φ800-φ1600 |
|
| 最大钻削厚度 | mm | 150 | |
|
主轴 | 主轴转速 | mp | 100-3000 | |
|
| 钻孔直径 | mm | ≤φ50 | |
|
| 钻头类型 |
| 标准内出水钻头 | |
|
| 主轴电机功率 | KW | 22 | |
|
| 主轴行程 | mm | 500 | |
|
钻削加工精度 | 加工精度 | mm | ±0.1 | |
|
| 定位精度 | mm | ±0.1 | |
|
进给电机 | W向旋转台电机功率 | KW | 1.5 | |
|
| Y向电机功率 | KW | 1.5 | |
|
| Z向液压电机功率 | KW | 3 | |
| 冷却电机 | 冷却电机功率 | KW | 4 | |
|
工作速度 | W向旋转速度 | r/min | 0-5 | |
|
| Y向进给速度 | mm/min | 0-5000 | |
|
| Z向进给速度 | mm/min | 0-500 | |
| 机床自重 | 机床自重 | KG | 约9000 | 约12000 |
| 机器外形尺寸 | 机器外形尺寸 | mm | 1855×2155×2855 | 2655×2755×2855 |
可根据客户实际需要设计定做。

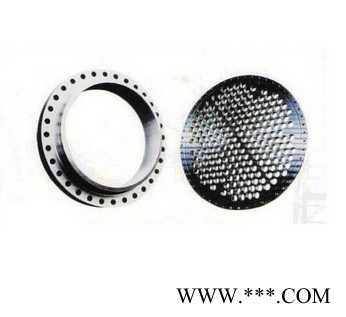

主要用于法兰、圆盘、管板等圆形工件的钻孔、铣槽、铣内圆等；代替人工划线钻孔及钻模钻孔，大大提高了制件精度和劳动生产率；缩短了生产准
备工期，特别适用于批量生产。
机器性能特点
1. 本机床由主机、冷却系统、液压系统和电气控制系统等组成。
2. 该设备能加工多种孔径，并能适应多种规格工件。
3. 该设备为高压冷却高速钻孔设备，可换铣头，铣圆精度高。
4. 该设备使用西门子数控系统，三轴全部采用西门子伺服电机驱动，定位迅速，精度高。
5. 该设备采用台湾原产内出水主轴。
6. 该设备配有液压辅助系统。
7. 润滑系统采用分散润滑方式，结构简单，使用和维修方便。
8. 配有自动排屑器和高压冷却系统。
