| 产品别名 | 德州双全数控机床有限公司 |
|---|---|
| 电流 | 交流 |
| 控制方式 | 数控 |
| 频段 | 激光 |
| 驱动形式 | 电子 |
| 用途 | 焊接 |
| 作用对象 | 金属 |
| 作用原理 | 逆变 |
| 品牌 | 双全 |
| 型号 | TS1530 |

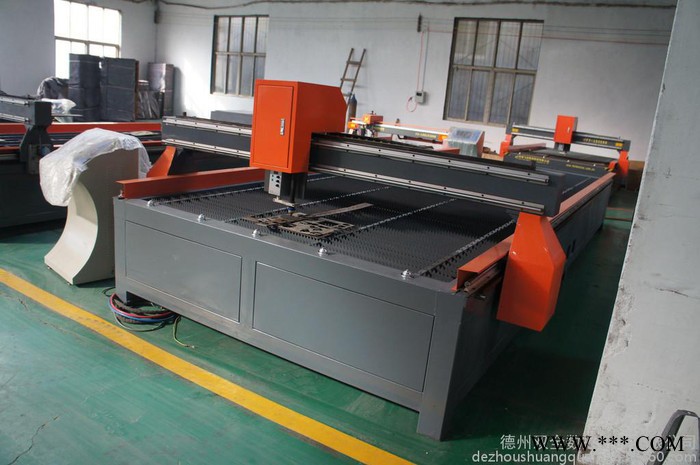

台式数控等离子切割机
SQ—TS1530/40/60
X轴有效范围表
型号 | １２ | １３ | １５ | １７ | ２０ | 更多可根据客户要求而定 |
有效范围 | １２00mm | １３00mm | １５00mm | １７00mm | ２０00mm |
Y轴有效范围表
型号 | ３０ | ４０ | ４５ | ５０ | ６０ | 更多可根据客户要求而定 |
有效范围 | 3000mm | ４000mm | ４５00mm | ５000mm | ６000mm |
SQ—TS1540D 台式等离子切割机
SQGY-1540P为我公司最新研发的大型数控台式等离子切割机结构，是一种数控系统控制、精密机械传动、热切割三种技术相结合的一种高效、高精度、高可靠性的切割设备。可编程切割直线和圆弧构成的任意平面形状钢板零件；
良好的人机界面使得操作更加方便简单，能快速准确地切割出各种形状复杂的板材，特别适用于中、薄有色金属板材、不锈钢和碳钢板材的自动化切割下料。它采用一体式模块化设计，安装快捷，移动方便。
LMS2015行程精度 | LMS2015电器性能 | ||
X轴有效宽度 | １２００ｍｍ－２０００ｍｍ | 输入电压 | ＡＣ ２２０Ｖ ５０ＨＺ－６０ＨＺ |
Y轴有效长度 | 3000mm-６000mm | 内部工作电压 | ＤＣ２４Ｖ |
最高运行速度 | ≥1６000mm/min | 工作环境温度 | 零下４０°－零上６０° |
升降体行程 | ≥1４0mm | 一般功耗 | ≤３００Ｗ（步进） ≤２０００Ｗ（伺服） |
火焰切割精度 | ±0.5mm | 内存 | ２ＧＢ |
等离子切割精度 | ±0.７mm | 处理器 | ＡＲＭ９ |
运行精度 | ±0.2mm | LMS2015工作性能及参数 | |
重复定位精度 | ±0.2mm | 火焰切割厚度 | ６ｍｍ－２００ｍｍ |
LMS2015特殊装备（选装） | 等离子切割厚度 | 由等离子电源决定 | |
火焰切割 | 可选装 | 火焰穿孔厚度 | ６ｍｍ－６０ｍｍ |
自动点火 | 可选装 | 等离子穿孔厚度 | 由等离子电源决定 |
弧压调高 | 可选装 | 可用燃气 | 丙烷、液化气、乙炔 |
电容调高 | 可选装 | 可用助燃 | 氧气 |
产品特点
1.横梁：采用管材对焊结构，具有刚性好，精度高，自重轻，惯量小的特点。所有焊接件均进行去应力处理，有效的防止了结构变形。
2. 纵、横向驱动：均采用精密齿轴齿条传动和高精密导轨，保证了切割机的运行平稳，精度高，且经久耐用，清洁美观；减速采用精密齿轮减速箱，可以非常完美的保证运动的精度和平衡度；
4. 驱动系统为美国芯片控制驱动器，使整机更加运行平稳，速度变速范围更宽，加速时间短；
5. 升降体采用铝合金结构体，升降提升采用滚珠丝杠提升；
6.可选配63或100A等离子电源，满足不同厚度金属材料切割。
7. 数控控制系统采用7英寸彩屏液晶显示，中英文操作界面转换，动态图形显示，1-8倍的图形放大，动点自动跟踪，采用U盘读取程序和及时软件升级，简单易用,使数控编程不再复杂,轻而易举。
