| 产地 | 辽宁 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 7.5 |
| 执行质量标准 | 国标 |
| 品牌 | 沈阳一机机床 |
| 型号 | CAK5085 |
| 加工定制 | 否 |
| 质量认证 | ISO9001 |

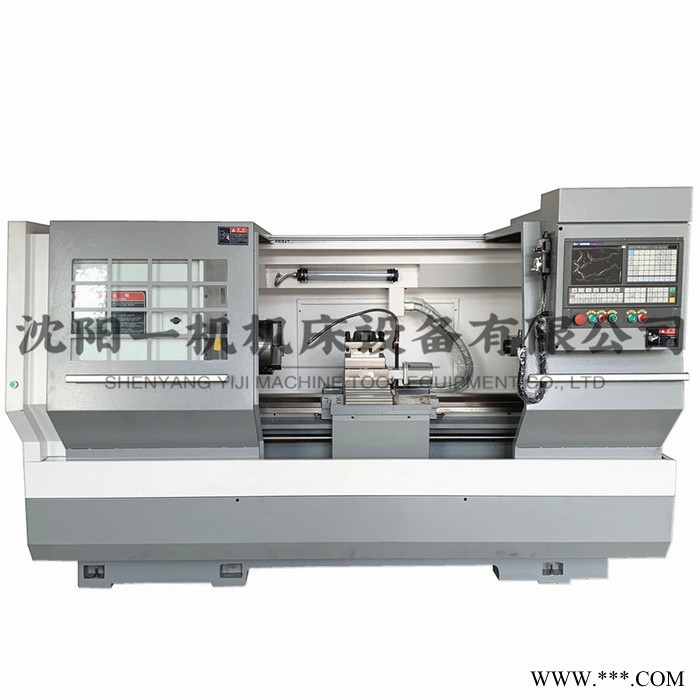

CAK6150×1000数控车床
机床结构特点及功能要求
1本系列机床是本公司新研发整体铸造床身，整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有优良的精度保持性。
2床头箱优化设计，采用三挡齿轮，档内无极调速；适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
3机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。
4数控系统采用广数数控系统，标配广数980TC3系统，可根据客户需求选配系统，采用国产名优滚珠丝杠及高精度丝杆轴承。
5各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
6导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
| 机床规格及主要技术参数 | ||||
| 技术参数 | 类别 | 型号 | 单位 | 参 数 |
| 加工能力 | 床身回转直径 | mm | Φ500 | |
| 拖板回转直径 | mm | Ф280 | ||
| 加工长度 | mm | 850 | ||
| 行程 | X/Z轴行程 | mm | 250/1000 | |
| X/Z 轴位移单位 | mm | 0.01 | ||
|
| 床身结构 | mm | 整体床身铸造，导轨跨距400 | |
| 主轴 | 主轴通孔直径 | mm | Ф82 | |
| 主轴内孔锥度 |
| MT6 | ||
| 主轴级数 |
| 齿轮三档 | ||
| 主轴转速 | rpm | 150-420,500-1400,300-960 | ||
| 工件夹紧方式 | mm | 手动卡盘K11-250 | ||
| 主电机功率 | kW | 7.5 | ||
| 进给刀架 | X/Z轴 | N.m | 5/7.5 | |
| X/Z轴快移速度 | m/min | 6/8 | ||
| 刀架型式 |
| 4工位电动刀架 | ||
| 刀杆尺寸 | mm | 25×25 | ||
| 尾座 | 尾座型式 |
| 手动 | |
| 尾座套筒直径 | mm | Φ75 | ||
| 尾座套筒行程 | mm | 150 | ||
| 尾座锥孔 |
| 莫氏5# | ||
| 其他 | 机床重 | kg | 2300 | |
| 外型尺寸（长×宽×高） | mm | 2600×1500×1700 | ||
| 总电源容量 | kw | 12 | ||
| 标准配置 | 序号 | 名称 | 数量 | 标准配置 |
| 1 | 数控系统 | 1/台 | 广数980TC3 | |
| 2 | 卡盘 | 1/台 | Ф250手动卡盘(选配液压卡盘） | |
| 3 | 尾座 | 1/台 | 手动（选配液压尾座） | |
| 4 | X向滚珠丝杠 | 1/台 | 国产 | |
| 5 | Z向滚珠丝杠 | 1/台 | 国产 | |
| 6 | 电动刀架 | 1/台 | 国产 | |
| 7 | X、Z向丝杠轴承 | 各1套 | 国产 | |
| 8 | X、Z向联轴器 | 各1套 | 国产 | |
| 9 | 主 轴 轴 承 | 1套台 | 国产P4/P5级 | |
| 10 | 机身铸造 | 1/台 | 采用优质树脂砂铸造 | |
| 11 | 主轴总成 | 1套台 | 装配式主轴（自制） | |
| 12 | 油 漆 | 1套台 | 喷塑 | |
| 13 | 润 滑 | 1套台 | 电动润滑油泵，润滑油路安装完毕 | |
| 14 | 附 件 | 1套台 | 调整垫铁，扳手工具 | |
如选配功能性附件和其他选配装置机床参数以实际产品为主。业务联系电话：13109865766（微信同号）
