| 品牌 | 马扎克 |
|---|---|
| 型号 | VCS430AL |
| 类型 | 立式加工中心 |
| 界面语言 | 中文 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 重量 | 4800 |
| 主电机功率 | 18.5-7.5 |
| 主轴转速范围 | 12000 |
| 定位精度 | 0.6微米 |
| 刀具数量 | 30 |
| 三轴行程(X*Y*Z) | 560*430*510mm |
| T型槽尺寸(宽*数量) | 18mm*3 |
| 动力类型 | 气动 |
| 布局形式 | 立式 |

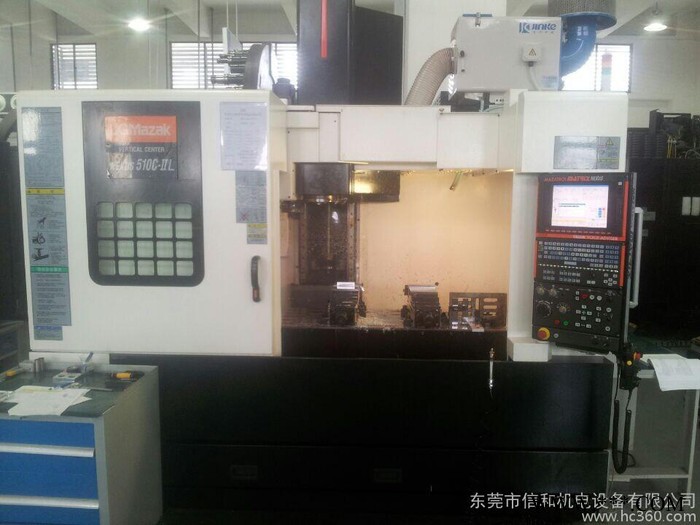

马扎克立式加工中心:作为新一代世界标准机，实现高生产、高精度、高可靠性的VERTICALCENTER SMART系列，从重切削到高速切削，可完成各种类型的加工，出色的性价比，可广泛使用于各种生产现场。
|
| VCS430AL | VCS430BL | VCS530CL |
行 程 | X轴行程(工作台左右) | 560mm | 762mm | 1050mm |
Y轴行程(滑台后/前) | 430mm | 430mm | 530mm | |
Z轴行程（主轴头上下） | 510mm | 510mm | 510mm | |
从工作台上面到主轴端面距离 | 150-660mm | 150-660mm | 150-660mm | |
从立柱前面到主轴中心的距离 | 494mm | 494mm | 494mm | |
工 作 台 | 工作台作业面的大小 | 900*430 | 1100*430 | 1300*550 |
工作台的最大装载质量（均匀） | 500kg | 700kg | 1200kg | |
工作台上面的形状 | 18mmT槽*3个 125mm间距 | 18mm槽*3个125mm间距 | 18mm槽*5个 100mm间距 | |
主 轴 | 主轴转速 | 40-12000rpm | 40-12000rpm | 40-12000rpm |
主轴变速级数 | 无极变速 | 无极变速 | 无极变速 | |
主轴锥孔 | 7/24锥度No.40 | |||
主轴轴承内径 | Φ70mm | |||
主轴启动特性 | 2.0（0-12000rpm）sec | |||
进给速度 | 快进速度（X.Y.Z轴） | 42m/min | ||
切削进给速度（X.Y.Z轴） | 1-8000mm/min | |||
轴进给加减速度 | 0.6G | 0.6G | 0.6G | |
刀具交换装置 | 刀柄形式 | MAS BT40 | MAS BT40 | MAS BT40 |
装刀数量 | 30 | 30 | 30 | |
刀具最大径/长度/质量 | Φ80/350/8kg | Φ80/350/8kg | Φ80/350/8kg | |
无邻接刀具时的刀具最大径 | Φ125mm | Φ125mm | Φ125mm | |
刀具选择方式 | 存储随机方式 | 存储随机方式 | 存储随机方式 | |
刀具交换时间（刀具对刀具） | 1.3sec | 1.3sec | 1.3sec | |
电动机 | 主轴电机20%ED/30分/连续额定 | AC18.5/15/11/7.5KW | AC18.5/15/11/7.5KW | AC18.5/15/11/7.5KW |
所需动力 | 电源（30分钟/连续额定）KVA | 29.96/26.96 | 29.96/26.96 | 29.96/26.96 |
空气压源（压力/流量）MPA/L | 0.5-0.9/200 | 0.5-0.9/200 | 0.5-0.9/200 | |
| 切削水箱容量 | 200L | 200L | 250L |
机床尺寸 | 机床高度（从地面算起） | 2778mm | 2778mm | 2808mm |
所需地面面积大小 | 2080*2624mm | 2470*2624mm | 2880*2929mm | |
机床重量（包括数控装置） | 4800KG | 5240KG | 6800KG | |
