| 中心高 | 200 |
|---|---|
| 适用机床 | 铣床 |
| 是否批发 | 是 |
| 品牌 | 环球 |
| 型号 | F11-200A |

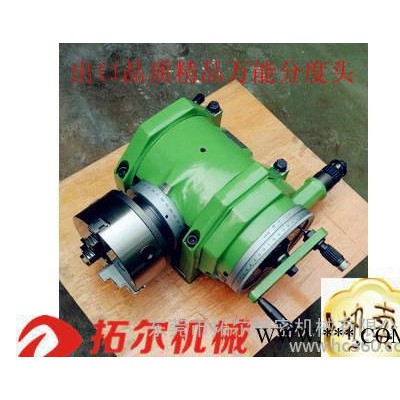

F11100A，F11125A,F11160A型万能分度头是铣床的主要附件之一，利用分度刻度环和游标，定位销和分度盘以及交换齿轮，能将装卡在顶尖间或卡盘上的工件分成任意角度，可将圆分成任意等份，辅助机床利用各种不同形状的刀具进行公众沟槽、正齿轮、螺旋正齿轮、阿基米德螺线凸轮等的加工工作。
该产品还备有圆工作台，将它安装在分度头主轴上，工件可直接紧固在工作台上，也可利用装在工作台上的夹具紧固，可完成工件多方位加工。
F11125C，F11160C型万能分度头，是根据用户要求特殊订货的产品。本产品是在F11125A,F11160A型万能分度头的基础上进行了改进，能随较大负荷。
F11100AL，F11125AL,F11160AL型万能分度头，分度手把为左置。
主要规格和参数
Item | F11100A | F11125A | F11160A | F11200A | ||
中心高 | 100 | 125 | 160 | 200 | ||
主轴由水平位置向上转动的角度 | ≤95° | |||||
主轴由水平位置向下转动的角度 | ≤5° | |||||
分度手轮每转，主轴回转角度 | 9°（540grad.,1' each) | |||||
游标最小示值 | 10" | |||||
蜗杆副传动比 | 1:40 | |||||
主轴孔锥度（莫氏） | MT3 | MT4 | ||||
定位键宽度 | 14 | 18 | ||||
主轴法兰盘定位短锥直径 | Φ41.275 | Φ53.975 | Φ53.975 | Φ53.975 | ||
分读盘孔数 | 第一面 | 24,25,28,30,34,37,38,39,41,42,43 | ||||
第二面 | 46,47,49,51,53,54,57,58,59,62,66 | |||||
变换齿轮 | 模数 | 1.5 | 2 | |||
齿数 | 2.5,30,35,40,50,55,60,70,80,90,100 | |||||
分度手柄一整转主轴单个分度误差 | ±45" | |||||
主轴在任意1/4圆周上的累积误差 | ±1" | |||||
最大承重 | 100 | 130 | 130 | 130 | ||
净重 | 67 | 101.5 | 113 | 130 | ||
毛重 | 79 | 111.5 | 123 | 140 | ||
箱体尺寸 | 616×465×265 | 635×530×530 | 710×535×342 | 710×535×342 | ||
F11系列万能分度头安装尺寸图
| A | B | C | D | E | F | G | H | L | M | N | O | P |
F11100A | 162 | 14 | 102 | 87 | 186 | 95 | 116 | 100 | 93 | 54.7 | 30 | 100 | 100 |
F11125A | 209 | 18 | 116 | 98 | 224 | 117 | 120 | 125 | 103 | 68.5 | 34.5 | 100 | 125 |
F11160A | 209 | 18 | 116 | 98 | 259 | 152 | 120 | 160 | 103 | 68.5 | 34.5 | 100 | 160 |
F11200A | 209 | 18 | 116 | 98 | 299 | 192 | 120 | 200 | 103 | 68.5 | 34.5 | 100 | 200 |
※：配件附带
尾座 挂轮架 交换齿轮12件 千斤顶 顶尖 分度盘 法兰盘 三爪卡盘 圆工作台（特殊订货）
