| 最大轴向行程 | 650mm |
|---|---|
| 主轴转速 | 75~3600RPM 16段变速r/min |
| 铣削头电机功率 | 2.kw |
| 工作台尺寸 | 1200*260mmmm |
| 产地 | 台湾 |
| 产品类型 | 全新 |
| 控制形式 | 仿形 |
| 类型 | 炮塔铣床 |
| 重量 | 1 |
| 执行质量标准 | 国标 |
| 是否库存 | 是 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 品牌 | 新虎将Gentiger |

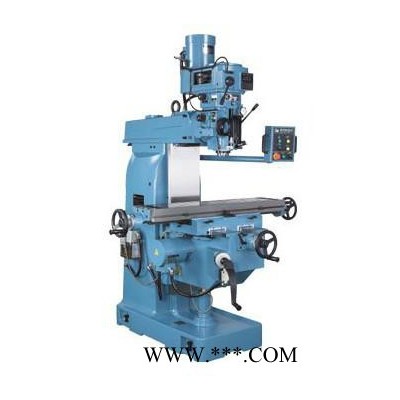

| 型号 | SHCM-97A |
机床特色：
1、力铣头为NST40#强力结构砲塔头
2、主轴采用一体成型SCM-21材质并经调质渗碳，精密研磨处理，轴承采用P4级。
3、立铣头、内部研磨齿轮、离合器、轴承菜强制循环润滑装置，确保机件寿命。
4、铸件采用FC-30及FCD-45之材质，并经强制回火（调制）处理，耐磨、不变形。
5、X,Y轴采用C5级预压式双螺帽滚珠螺杆、押送平顺、背隙小、定位佳。
6、工作台滑轨及上平面经调质后并经高週波硬化处理T型槽双面并经研磨提高加工基准。
7、X、Y、Z、各滑道及螺杆，采60分钟定时自动给油，确保各部精度。
8、X、Y轴滑道及调整整碶，全面贴覆TURCITE-B耐磨片，滑行精巧、耐磨耗。
| 规格表
机型 SHCM-97A 主轴。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 回转速度 75~3600RPM 16 段变速 端孔斜度 NST#40 左右倾斜角度 45°（R&L） 伸出臂行程 450MM 伸降套行程 140MM 主轴端至工作台面距离 0~520MM 主轴中心距机身距离 165~615MM 主轴自动押送速度 0.035/0.07/0.14MM(每转一圈) 工作台。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 面积 1200*260MM 左右行程 650MM 前后行程 350MM 升降行程 360MM T型槽（宽*槽数*间距） 16*3*65MM 升降快速押送 1150MM 电动机。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 主轴 2.5KW(5HP) 升降座 0.75KW(1HP) 润滑泵浦 3W 电磁泵浦 13W 耗电量 3200W 包装。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 外观尺寸 2400*1610*2225MM 装箱尺寸 1700*1700*2100MM 净重 1790KG 毛重 2060KG |
标准附件 特别附件
手工具 石英灯 主轴简易攻牙装置
工具箱 主轴升降深度指示表 冷却系统
前后挡屑板 工作台X转自动进给 数字尺
